30-мм зенитный артиллерийский комплекс Goalkeeper

30-мм зенитный артиллерийский комплекс Goalkeeper

Нидерланды Страна производства

Hollandse Signaalapparaten General Electric Разработчик

Состояло на вооружении

Нидерланды Великобритания

Зачем корабли НАТО вошли в Черное море?

По словам Бутса, все три корабля примут участие в учениях НАТО «Морской щит» (NATO Sea Shield) вместе с представителями ВМС Грузии и Украины. В этом году в учениях также участвуют Турция и Болгария. В дальнейшем «Торонто» и «Санта Мария» планируют прибыть в порт Одессы. Согласно международной Конвенции военные корабли государств, не имеющих выхода к Черному морю, могут находиться в его акватории не больше 21 суток.

В минувшем году многонациональные учения «Морской щит» проходили в Черном море с 7 по 13 мая также с участием второй постоянной морской группы НАТО. В ходе учений отрабатывались совместные действия при обороне от воздушных, морских или подводных нападений, а также «асимметричных угроз».

.@nato @SNMG_2 frigates, flagship @kon_marine De Zeven Provinciën-class @Zr_Ms_Evertsen F805, @RCN_MRC Halifax Class @HMCS_NCSM_TOR FFH 333, Turkish Navy Yavuz class TCG Yıldırım F243 , @Armada_esp Santa Maria Class ESPS Santa Maria F81 transit Bosphorus & enter BlackSea together pic.twitter.com/Jb5FGkT6Oi

Разработка орудия

Разработка комплекса началась в середине 1975 году голландской компанией «Hollandse Signaalapparaten» (сейчас «Thales Nederland»). В установке применялась артиллерийская часть, созданная американской фирмой «General Electric». Изначально комплексу был присвоен индекс SGE 30 [2] . Прототип, EX-83, впервые был представлен ВМС Нидерландов в 1979 году. Полномасштабные испытания орудия начались в 1984 году, а в 1986 году Goalkeeper был принят на вооружение ВМС Нидерландов. Зенитно-артиллерийским комплексом Goalkeeper оснащаются голландские фрегаты типа «Kortenaer» и «Jacob van Heemskerck». В 1987 году комплексы Goalkeeper были поставлены на вооружение ВМС Великобритании. 15 комплексов заказаны ВМС Великобритании для установки на шести фрегатах типа «Broadsword» и трех легких авианосцах типа «Invincible». В том же году установка Goalkeeper была принята на вооружение ВМС Абу-Даби [3] , а также компания «Hollandse Signaalapparaten» сообщила о решении Таиландских ВМС вооружить два новых корвета комплексом Goalkeeper (первоначально на корветах планировалась установка комплекса Phalanx CIWS).

В 2012 Министерство обороны Нидерландов объявило, что комплексы Goalkeeper CIWS, используемые ВМС Нидерландов, получат обновления радиолокационных систем, механические усовершенствования, новые высокоточные боеприпасы и новую системы слежения. Эти обновления позволят сделать систему более приспособленной для защититы кораблей от новейших угроз, таких как современные противокорабельные ракеты. Это позволяет увеличить срок службы комплекса по меньшей мере до 2025 года. Первые 16 систем будут модернизированы и протестированы компанией «Thales Nederland», остальные на военно-морской базе в Ден-Хелдер [4] .

Конструкция и принцип работы орудия

Работа зенитно-артиллерийского комплекса полностью автоматизирована. Комплекс обладает быстрым обнаружением целей, что обеспечивается в любых погодных условиях. РЛС базируется на приводимом в действие синтезаторном передатчике на лампе бегущей волны, обеспечивающим высокое прохождение и дающим большую гибкость по частоте и частоте повторения импульсов для преодоления организованных помех. Оценка угрозы осуществляется видеопроцессором (интегрирован с РЛС ) с помощью программы оценки угрозы.

Волноводно-щелевая антенна стабилизирована по двум осям, вращается со скоростью 60 об/мин, имеет ширину луча в вертикальной плоскости в 30°, что обеспечивает непрерывное сопровождение цели независимо от движения корабля. Большая скорость вращения антенны обеспечивает высокую скорость детектирования появляющихся целей и точное сопровождение резко маневрирующих ПКР . Хорошее разрешение целей достигается за счет короткого импульса и узкого луча (1,5°) в горизонтальной плоскости. Техника процессирования сигналов (сжатие цифровых импульсов и быстрое преобразование Фурье) способствуют высокой вероятности детектирования целей. Обнаружение целей, летящих со скоростью, превышающей 150 м/с, ограничено диапазоном дальности от 2 до 7 км.

Точная индикация дальности и скорости даже в условиях помех обеспечивается дискретной, цифровой детекцией подвижных целей. Другие противопомеховые средства и средства противодействия системам радиоэлектронной борьбы включают многокаскадные устройства повторения частоты импульсов и скачкообразное частотное разнесение. Использование сдвоенных каналов приемника усиливает быстрое видеопроцессирование, извлечение данных, построение траектории цели, оценку опасности, выбор и отображение цели на пульте управления, после чего немедленно автоматически следует указание приоритетной цели антенне РЛС сопровождения и орудию. Средства математического обеспечения производят оценку данных положения цели, скорости, курса цели и степени угрозы. При автоматическом режиме этот процесс происходит без участия оператора.

Обзорная РЛС продолжает осуществлять слежение одновременно с поиском целей для последующего обстрела. В комплекс обзорной РЛС входит цифровой индикатор подвижных целей. После указания цели, цель захватывается импульсно-доплеровской двухдиапазонной РЛС сопровождения (ненаправленная антенна Кассегрена с подавлением боковых лепестков, диаметр 1000 мм). Ширина луча равна 2,4°, что больше ширины луча в горизонтальном направлении обзорной РЛС , благодаря чему обеспечивается очень быстрый захват цели без сканирования луча в горизонтальной и вертикальной плоскостях. Игольчатый луч, ширина которого равна 0,6°, обеспечивает непрерывное получение точных данных о скользящих над поверхностью воды ПКР .

В одном блоке с РЛС сопровождения смонтирована видеокамера. Видеокамера дает возможность оператору на пульте управления наблюдать цель и использовать для углового сопровождения в аварийной обстановке или для наведения при обстреле наземных целей. Одна общая ЭВМ управляет стабилизацией и преобразованием координат, приводами наведения пушки и управлением антенной, выдает данные положения цели по трем координатам, траектории и времени полета снаряда. Отличительной особенностью комплекса Goalkeeper, по утверждению разработчиков, является возможность прогнозирования криволинейных траекторий движения цели.

Автоматическая корректировка точки встречи — это постоянный процесс, продолжающийся в течение всего времени сопровождения цели. Корректировка прицеливания осуществляется на основании вычисленной средней ошибки по дальности между снарядами на траектории и расчетной точкой попадания.

Баллистические и метеорологические данные вводятся с помощью клавиатуры на пульте управления орудием или в систему обработки данных. Расчет упреждений точки корректируется в зависимости от перемещения судна, используя информацию от датчиков на зенитно-артиллерийском комплексе и на центральной системе стабилизации судна, при этом учитывается курс корабля, скорость, продольный крен, угол бокового крена и, что считается очень важным, вертикальная качка. Разработчики подчеркивают, что крепление датчиков СУО на установке устраняет неточности, возникающие вследствие деформации корабля. Выходные данные преобразуются в углы возвышения и горизонтального наведения относительно палубы.

Время от обнаружения цели до открытия огня по ПКР , движущейся у поверхности воды, равно, примерно, 5,5 с (включая время на автоматическое обнаружение цели, время на запрос, время на 90-градусный поворот антенны РЛС сопровождения, поворот антенны РЛС по высоте, фокусирование РЛС на цели и время, затрачиваемое компьютером на вычисления). Стрельбы по ПКР начинается с дальности 1500 м. Максимальная вероятность поражения при стрельбе на дальности порядка 300 м.

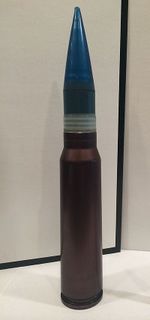

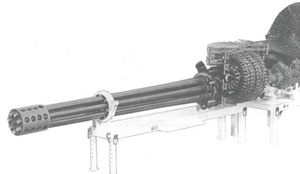

Артустановка Sea Vulcan 30 с магазином барабанного типа и беззвеньевой системой подачи патронов созданы на основе серийной авиационной семиствольной 30-мм пушки GAU-8 Avenger с непрерывно вращающимся при стрельбе блоком стволов. Такая система обладает высокой надежностью (около 33 тыс. выстрелов между отказами и 150 тыс. выстрелов между задержками в механизмах пушки и системы питания) и отличной точностью (рассеивание снарядов при стрельбе длинными очередями не превышает 1,2 мрад). Барабанный магазин в 1190 снарядов, жестко прикрепленный к платформе артустановки, размещают под палубой, что обеспечивает безопасность экипажа, пополняющего магазин боеприпасами. Пустой магазин загружается в течение 20 мин с помощью простого механического приспособления и за 9 мин через насыпное загрузочное устройство. Считается, что ёмкости магазина достаточно для поражения шести или семи целей. Основным противоракетным боеприпасом является бронебойный подкалиберный снаряд с вольфрамовым сердечником и отделяемым поддоном. Живучесть стволов составляет 21 тыс. выстрелов.

Что представляют собой голландский эсминец и фрегаты Канады и Испании?

Эсминец «Эвертсен»

Эсминец ВМС Нидерландов «Эвертсен» был заложен 6 сентября 2001 года и спущен на воду 19 апреля 2003 года. Тип данных эскадренных миноносцев спроектирован в 1993-1998 годах. Основной их задачей является обеспечение ПВО, они сменили устаревшие эсминцы типа «Тромп» в роли флагманских кораблей флота. «Эвертсен» — четвертый такой эсминец в Королевском военно-морском флоте Нидерландов.

В составе военных кораблей группы НАТО «Эвертсен» в 2007 году посетил Южную Африку. С февраля по июнь 2008 года эсминец патрулировал сомалийские воды. В 2009 году он участвовал в военно-морской операции Европейского союза «Атланта», а в начале декабря 2009 года принимал участие в захвате группы сомалийских пиратов, которые напали на торговое судно BBC Togo.

Основные характеристики:

Водоизмещение — 6 048 т
Длина — 144,2 м
Ширина — 18,8 м
Осадка — 5,2 м
Скорость хода — 28 узлов
Дальность плавания — 5 000 миль
Экипаж — 204 человека, в том числе 32 офицера

На борту эсминца размещено радиолокационное вооружение (РЛС обнаружения воздушных целей Thales SMART L и Thales APAR и РЛС обнаружения надводных целей Thales Scout) и система распознавания «свой-чужой» Mk.XII. В состав радиоэлектронного вооружения входит система радиоэлектронной борьбы (РЭБ) Racal Sabre.

Также на борту имеются следующие виды вооружения:

Артиллерия: 1 × 127-мм/54 Otobreda
Зенитная артиллерия: 2 × 30-мм Thales Goalkeeper, 2 × 20-мм Oerlikon
Ракетное вооружение: 8 × ПУ ПКР «Гарпун», 40 × ПУ ЗУР RIM-162 или RIM-66
Минно-торпедное вооружение: 2 × 2 323-мм ТА Mk.32 Mod.9 с торпедами Mk.46 Mod.5
Авиационная группа: 1 × NH90 или «Линкс»

Фрегат «Торонто»

«Торонто» представляет собой многоцелевой фрегат с управляемым ракетным вооружением, на вооружении ВМС Канады фрегаты этого типа состоят с 1992 года.

«Торонто» был заложен 22 апреля 1989 года и спущен на воду 18 декабря 1990 года. Фрегат неоднократно участвовал в миссиях Морских сил Атлантического океана (MARLANT), защищающих суверенитет Канады в Атлантическом океане и обеспечивающих соблюдение канадских законов в ее территориальном море и исключительной экономической зоне.

Основные характеристики:

Водоизмещение — 3875 т
Длина — 134,1 м
Ширина — 16,4 м
Осадка — 4,9 м
Скорость хода — 29 узлов
Дальность плавания — 7000 морских миль на 15 узлах
Экипаж — 225 человек, в том числе 22 офицера

Помимо традиционного противолодочного вооружения, на борту «Торонто» имеются средства для противодействия надводным и воздушным целям. Для поиска и уничтожения подводных лодок фрегат также несет на борту противолодочный вертолет CH-124 Sea King, который может осуществлять взлет и посадку при волнении до шести баллов. Для поражения подводных лодок фрегат имеет на вооружении противолодочные торпеды Mark 46, запускаемые из двух торпедных аппаратов.

На борту также установлены 57-мм артиллерийская установка Bofors SAK 57, два комплекса постановки помех Shield Mark 2, комплекс противоторпедной защиты AN/SLQ-25 Nixie, РЛС управления огнем SPG-503 (STIR 1.8), РЛС воздушного обзора AN/SPS-49, РЛС обнаружения надводных целей Ericsson HC150 Sea Giraffe и навигационная РЛС Kelvin Hughes type 1007.

Фрегат «Санта Мария»

Фрегат испанских ВМС является модификацией американских фрегатов типа «Оливер Хазард Перри» (Oliver Hazard Perry). В отличие от своего американского прототипа он имеет большую ширину и больший резерв водоизмещения. «Санта-Мария» — ведущий корабль из шести фрегатов этого класса. Он был заложен 22 мая 1982 года и спущен на воду 11 ноября 1984 года.

В 2010 году «Санта Мария» вернулась в состав ВМС Испании после завершения продолжавшейся в течение двух с половиной лет программы ремонта и модернизации. В августе прошлого года фрегат входил в состав целевой группы SNMG-2 НАТО, которая посещала Тунис.

Основные характеристики:

Водоизмещение — 3610 т
Длина — 138,8 м
Ширина — 14,3 м
Осадка — 8,6 м
Скорость хода — 29 узлов
Дальность плавания — 5300 миль
Экипаж −219 человек, в том числе 19 офицеров

Вооружение:

Артиллерия: 1 × 1 — 76-мм OTO Melara
Зенитная артиллерия: 1 × 20-мм «Мерока» (Meroka)
Ракетное вооружение: ПКР «Гарпун», 1 ПУ Mk 13, 40 ЗУР SM-1
Минно-торпедное вооружение: 2 × 3 ТА Mk 32 (6 торпед Mk 46)
Авиационная группа: один вертолет SH-60 Seahawk LAMPS III
