Патрон СП 10 (7Н29)

Содержание

Патрон СП 10 (7Н29)

Опубликовано admin в Сб, 10/10/2009 – 16:51

Патрон 9х21 / СП-10 / СП-11 / СП-12 / СП-13

Специальный патрон 9х21 разработан в начале 1990-х годов специально для российского пистолета «Вектор», в России более известного как «Гюрза» (в 2003 году официально принят на вооружение Российских Вооруженных Сил и МВД под обозначением СПС).

СП-10 (7Н29), СП-11 (7Н28), СП-13 (7БТЗ) (слева-направо)

Тактико-технические характеристики 9×21, СП-10, СП-11, СП-12, СП-13
Калибр, ммСП-10 (7Н29)СП-11 (7Н28)СП-13 (7БТЗ)
Длина гильзы, мм21
Длина патрона, мм33
Масса пули, гр6.78.07.1
Масса патрона, гр1111.911.5
Материал сердечникасталь термоупрочненнаясвинецсталь термоупрочненная
Начальная скрость пули, м/с420390395
Импульс отдачи патрона, кгс/с0.350.370.33
Дальность пробития бронежилета 2 класса, м10070

Новый пистолет изначально предназначался для решения широкого круга тактических задач.

С этой целью были разработаны несколько типов патронов 9×21 различного назначения:
СП-10 (7Н29) – с пулей со стальным сердечником повышенной пробиваемости,
СП-11 (7Н28) – с малорикошетирующей пулей со свинцовым сердечником,
СП-12 – с экспансивной пулей,
СП-13 (7БТЗ) – с бронебойно-трассирующей пулей.

От «Гюрзы» к «Удаву»

В декабре 1990 года Главное ракетно-артиллерийское управление Министерства обороны (ГРАУ МО) СССР разработало техническое задание на создание нового пистолета взамен надёжного, но уже недостаточно эффективного к тому времени пистолета ПМ. Тема опытно-конструкторских работ получила название «Грач». Предполагалась модульность конструкции нового оружия и использование нескольких типов патронов (7,62-мм ТТ, 9-мм ПМ и ПММ) путём замены ствола. Главным требованием, предъявляемым к новому пистолету, было поражение живой силы на дистанции 25 м в бронежилетах типов Ж-81 и Ж-86-2.

Рождение «Гюрзы»

Климовский ЦНИИТОЧМАШ, как всегда, решил идти по более сложному пути, сулящему далёкие, но долгосрочные перспективы. Стоить отметить, что даже спустя почти двадцать лет потенциал предложенного тогда решения далеко не исчерпан. К началу конкурса точмашевцы представили абсолютно новый патрон РГ052 калибра 9×21 мм и пистолет ПС конструкции П.И. Сердюкова. По их расчётам, именно патрон с увеличенной длиной гильзы мог полностью удовлетворить озвученные требования ГРАУ. Необходимо отметить, что эксперименты с патронами 9×21 мм в СССР проводились ещё в 60-х годах, однако тогда это не принесло ожидаемых результатов, а калибр пули соответствовал патрону 9×18 мм. В этот раз калибр пули соответствовал западным стандартам для патронов Люгер, что делало патрон лишь условно заменяемым с патронами 9×19 мм. Пуля такого патрона не застрянет в стволе пистолета под патрон Люгер, но сам патрон в магазин не влезет. Например, зарубежный патрон 9×21 IMI, также имеющий 21-мм гильзу, но длину «люгеровского» патрона, позволяет стрелять из пистолетов калибра 9×19 мм путём замены нового ствола с другим патронником.

Конкурс «Грач» пришёлся на сложный период начала 90-х годов с его экономическими проблемами и нехваткой государственного финансирования. ГРАУ пришлось отказаться от мультикалиберности нового пистолета и начать разработку оружия, совместимого с мировыми стандартами самого распространённого в мире патрона калибра 9×19 мм. В этих условиях доработка пистолета Сердюкова лишилась государственного финансирования и перешла на инициативные рельсы. Так появился пистолетный комплекс под патрон 9×21-Г, где буква означала грозное наименование пистолета «Гюрза». «Ведь укус гюрзы, как и выстрел из нового пистолета, смертельны», резонно считал один руководителей проекта. Всё это было сделано в надежде найти экспортный потенциал пистолетного комплекса, пробивающего практически любой бронежилет, предназначенный для защиты от пистолетных пуль. Имеется информация, что первая партия таких пистолетов была продана в одну из богатых арабских стран возможно, именно экспортные денежные вливания и позволили выжить «змеиному семейству» в тяжёлое время.

Пистолет, получивший индекс РГ055, имел автоматику на принципе отдачи с коротким ходом ствола. Запирание ствола, который при откате совершал перемещение вдоль своей оси, осуществлялось качающимся замыкателем. Такая конструкция автоматики и устройства запирания сохранилась в последующих модификациях пистолета. Первая опытная партия в 50 пистолетов была изготовлена в 1993 году и передана в опытную эксплуатацию в специальные подразделения правоохранительных органов. Патрон, получивший индекс РГ054, стал более технологичным и пригодным для серийного производства, была незначительно уменьшена начальная скорость пули. На дальности 40 м для него не были преградой ни бронежилеты 2-го класса, ни стальной лист Ст.3 толщиной 5 мм.

В кого направлен «Вектор» из ФСБ?

Вскоре перспективной разработкой заинтересовалось Министерство безопасности России (будущая ФСБ). Разгул организованной преступности начала 90-х годов вынудил искать решение, способное ей противостоять. Мощный комплекс под патрон 9×21 мм оказался как нельзя кстати. По инициативе заказчика открывается ОКР «Вектор», пистолет получает индекс СР1 (специальная разработка), а патрон СП10 (специальный патрон). Пистолетный комплекс дорабатывается под новые требования и проходит полный цикл государственных испытаний, в результате чего в 1996 году на вооружении ФСБ появляется новый мощный инструмент борьбы с преступностью и терроризмом.

Патрон СП10 это доработанный до требований массового производства патрон РГ054 с оптимизированными баллистическими параметрами (разработан Л.С. Дворяниновой). В дальнейшем гамма боеприпасов для «Вектора» расширилась за счёт патронов СП11 с пулей со свинцовым сердечником (разработан А.Б. Юрьевым, И.П. Касьяновым, Е.С. Корниловой), СП12 с экспансивной пулей (разработчик — М.И. Кабаев) и СП13 с бронебойно-трассирующей пулей (разработчики — М.И. Кабаев, Л.И. Новожилова, Т.П. Васильева), разработанных для пистолета-пулемёта «Вереск». Наиболее интересным специальным инструментом в арсенале спецназа стал патрон СП12, по мощности останавливающего действия не уступающий 10×25-мм Auto, штатному патрону сотрудников ФБР.

«Гранит» для военных

После принятия пистолета СР1 на вооружение ФСБ у ГРАУ вернулся интерес к пистолетному комплексу, в интересах Министерства обороны начались опытно-конструкторские работы (ОКР) «Гранит». В декабре 1996 года состоялись государственные испытания пистолета, который по безотказности в нормальных условиях эксплуатации и ресурсу деталей (в том числе узла запирания) не удовлетворил требованиям технического задания. Также была отмечена неудачная конструкция рычажной защёлки магазина. Доработка пистолета, оптимизация параметров патрона, оформление нормативной документации и проверка полноты доработок продолжились до конца 2000 года. 21 марта 2003 года постановлением Правительства Российской Федерации №166 на вооружение ВС РФ был принят пистолет самозарядный пистолет Сердюкова (наряду с пистолетами ПЯ конструкции В.А. Ярыгина и ГШ-18 конструкции В.П. Грязева и А.Г. Шипунова). Пистолету присвоили индекс ГРАУ 6П53, а патроны СП10, СП11 и СП13 получили индексы 7Н29, 7Н28 и 7БТ3 соответственно.

После доработки пистолет получил рукоятку более удобной формы, кнопочную защёлку магазина, увеличенную спусковую скобу для стрельбы в перчатках и прицельные приспособления со световозвращающими капсулами. Патрон 7Н29 сохранил свои бронебойные свойства, 7Н28 имел кучность R50 на дистанции 25 м не более 2,6 см, а 7БТ3 мог пробивать стальной лист Ст.3 толщиной 5 мм на дистанции 55 м и давал хорошо различимую трассу на дальности до 200 м.

Пистолеты СР1 и СПС серийно производились на кировском заводе «Маяк» и в климовском ЦНИИТОЧМАШ. Отличить такие пистолеты можно по эмблеме производителя на рукоятке: «сова» для Климовска, «радикал» для Кирова. Также характерным признаком кировских пистолетов являлся буквенно-цифровой серийный номер, хотя ЦНИИТОЧМАШ использовал и затворы, изготовленные на заводе «Маяк». Из-за отсутствия дефицитных светонакопителей пистолеты СПС могли поставляться в войска со штатными прицельными приспособлениями СР1, однако Министерство обороны так и не проявило к нему особого интереса, ограничившись закупкой лишь небольшой партии для подразделений специального назначения. После непродолжительного производства выпуск пистолетов на заводе «Маяк» был прекращён.

Дальнейшая модернизация комплекса

С учётом процесса эксплуатации пистолетов СР1 и наработок по теме «Гранит» в 2000-2003 годах в рамках ОКР «Внесение» была проведена работа по повышению эксплуатационных характеристик пистолета. Как и у СПС, у нового пистолета изменилась форма рукоятки, появилась новая кнопочная клавиша защёлки магазина, было увеличено расстояние между спусковым крючком и передней стенкой спусковой скобы для удобства работы в зимних перчатках. Главным отличием от армейского пистолета стали новая широкая прямоугольная клавиша заднего предохранителя, а также сохранившиеся от СР1 прицельные приспособления. Итогом ОКР стало принятие в 2004 году на вооружение ФСБ новой модификации СР.1М.

Внимательный читатель заметит странное появление точки в индексе пистолета. Это не опечатка, а целая история, достойная отдельной статьи. Для любителей абсолютной точности кратко объясним появление этого знака препинания. Вся документация по ОКР, разработанная ЦНИИТОЧМАШ, проходила под индексом СР1М, однако на каком-то этапе окончательного оформления документов заказчиком в индексе появилась та самая злосчастная точка, с которой новый пистолет и был принят на вооружение. Разработчику не оставалось ничего иного как принять этот досадный факт и исправить свою документацию, дописав в уже напечатанные документы рукописную точку. Однако главный конструктор пистолета П.И. Сердюков оказался педантом и позднее смог добиться того, что точка исчезла из последующих модификаций пистолета. Таким образом, вполне допустимо написание индекса СР1М как без точки, так и с ней.

С 2011 года документация на пистолеты СПС и СР1М была унифицирована. Таким образом, между этими двумя модификациями теперь можно поставить знак равенства, а армейский пистолет стал выглядеть точь-в-точь как полицейский. Не лишним будет привести краткую и ёмкую характеристику пистолета СР1М от представителя одного из подразделений специального назначения Росгвардии И. Кардена:

— очень мягкий спуск;

— при скоростной стрельбе рвёт из рук (подбрасывает);

— мушка тонковата для скоростной стрельбы;

— спусковой крючок поджат к рамке, и стрельба самовзводом не очень комфортна;

— чтобы работал самовзвод, курок надо предварительно слегка взвести;

— чтобы полностью взвести курок, нужно правой рукой держать пистолет, выключая клавишный предохранитель, а пальцем левой руки взводить курок;

— для плавного спуска курка тоже нужны две руки».

Дальнейшая модернизация пистолета проходила в 2008-2010 годах в рамках ОКР «Возвышение». Так появился пистолет с приспособлениями для крепления вспомогательных средств. Отличительной особенностью СР1МП является наличие специальных съёмных приспособлений с планками Пикатинни и надульного глушителя. Приспособление крепится в рамке пистолета и позволяет установить одну или четыре планки для установки лазерного указателя, фонаря и коллиматорного прицела. Надульный глушитель устанавливается через специальный кронштейн, закрепляемый на рамке пистолета. Серийное производство СР1МП ведётся с 2012 года ФГУП «ЦНИИТОЧМАШ». Также арсенал пистолета пополнился новыми боеприпасами: модернизированным СП11М и пониженной пробиваемости СП17.

В 2011 году на вооружение спецназа ФСБ принимается пистолет СР1ПМ с комплектом технических средств. Комплект состоит из облегчённого затвора и ствола, позволяющих стрелять патронами 9×16 мм ПМП с метящими пулями. При стрельбе штатными патронами в пистолете используется комплект из трёх подвижных частей: кожуха затвора, личинки и ствола, что позволяет уменьшить воздействие отдачи на руку стрелка. Пистолет разработки П.И. Сердюкова и В.М. Кабаева в таком варианте сильно отличался от своего предшественника и представлял собой оригинальную конструкцию.

На выставке «Армия-2019» впервые был продемонстрирован пистолет СР1М с возможностью стрельбы тренировочными патронами 9×14-мм УП-М и УП-Б аналогами всемирно известных канадских патронов 9 мм FX®.

«Удав» змеиного семейства

После успешной модернизации пистолетов семейства СР1 ЦНИИТОЧМАШ задумался и о совершенствовании армейского пистолета. Когда в институте началась работа над модернизированным СПС, в семейство «гюрзовых» неожиданно приполз «удав». Опыт недавних локальных конфликтов доказал необходимость мощного 9-мм пистолетного комплекса, и Министерство обороны вновь решило вернуться к разработке под патрон 9×21 мм на этот раз совершенно новой перспективной системы. В марте 2014 года начались ОКР «Удав», в рамках которого была запланирована не только разработка общевойскового и специального пистолета, но и создание новых боеприпасов к ним.

О новой модели пока известно немного. За счёт применения новых полимерных материалов пистолет весит около 780 г, а с установленным глушителем почти столько же, сколько обычный СР1М. Рамка пистолета изготовлена из нового высокопрочного полимерного материала ПА СВ 40-1МУП, который имеет физико-механические показатели на 15-20% выше чем у других материалов, а стойкость к циклическим нагрузкам по основным показателям значительно выше. Новые патроны имеют сердечник, аналогичный патрону СП16 пистолета ПСС-2, по виду напоминающий зубило. Патроны повышенной пробиваемости могут поражать живую силу в бронежилетах класса Бр2 типа 6Б23, а вот насколько они стали мощнее в сравнении с 7Н29, неизвестно.

Успешно пройдя государственные испытания в декабре 2018 года, пистолет был рекомендован к серийному производству под сокращённым наименованием СП, а документации присвоили литеру О1. В пистолетный комплекс вошли общевойсковой пистолет, специальный пистолет с глушителем, патроны повышенной пробиваемости 7Н42 и с уменьшенной скоростью пули 7У4, лазерный целеуказатель 1К242. На форуме «Армия-2019» впервые были показаны тактический и спортивный пистолеты «Удав» в калибре 9×19 мм.

Если у «Удава» всё ещё впереди, то пистолеты семейства СР1 смогли дать путевку в жизнь патрону калибра 9×21 мм, до сих пор именуемому на Западе как 9mm Gyurza. Именно он стал одной из причин внесения в 2013 году изменений в российский ГОСТ Р 50744-95 по стандартам бронезащиты. Теперь бронежилет класса Бр2 спасёт от патрона 7Н28, а для защиты от 7Н29 уже нужна «броня» класса Бр3. Внедрение инновационных решений всегда встречает массу трудностей технологического и экономического характера. Похоже, что «Гюрзе» и её потомкам удалось их преодолеть и способствовать появлению новой генерации в семействе климовских, а теперь уже подольских «змей».

Иностранные образцы

СР1М и СПС предназначены прежде всего для подразделений спецназа. Поэтому при выборе зарубежных аналогов для сравнения стоит обратиться к вооружению американских сил специальных операций.

В 1989 году Командование ССО США (US SOCOM) объявило о реализации программы JSOR. Она предусматривала создание наступательного личного оружия, дабы получить компактный, носимый в кобуре образец для активных действий боевых пловцов в стычках на дистанциях до 25–30 метров.

Основные требования представил Центр наземных способов ведения войны ВМФ. Рассматривался комплекс, включающий семейство патронов, самозарядный пистолет, глушитель и прицельный блок. Соответственно оружие могло собираться в двух основных вариантах: «штурмовой» (пистолет + прицельный блок) и «лазутчик» (stalking) – с добавлением глушителя.

Хотя в 1985 году в вооруженных силах США на смену «Кольту» М911А1 пришел пистолет М9 («Беретта» 92SF) под патрон 9х19 в соответствии со стандартами НАТО, а в 1996-м его дополнил 9-мм М11 (Р228 «ЗИГ-Зауэр»), в случае JSOR вернулись к 11,43-мм патрону .45 АСР. Причина – он лучше соответствует требованию максимально вероятного поражения противника в минимальное время, к тому же дозвуковая начальная скорость пули облегчала реализацию варианта «лазутчик» с глушителем.

В финале конкурса оказались две именитые фирмы – американская «Кольт Индастриз» и германская «Хеклер унд Кох». В 1995 году SOCOM отдало предпочтение немецкому пистолету USP-OHWS Mod. 0. Он получил обозначение Mk 23 Mod 0 – Mark 23 Model 0 US SOCOM Pistol.

Использование бронезащиты

Броня является необходимым средством индивидуальной защиты при ведении непосредственного огневого контакта или возможности его наступления. Бронепластины способны защитить части тела и жизненно важные органы от попадания пуль, осколков от гранат или частей разрушенных сооружений. Бронеэлементы интегрируются в специальные отсеки, подсумки или карманы на разгрузочных системах и бронежилетах, плейткерриерах и тактических поясах, боевой одежде и другом военном снаряжении.

Классы защиты бронеодежды согласно ГОСТ Р 50744-95

  • БР 1. Выдерживает патрон 9х18 мм 57-Н-181С с пулей Пст массой 5,9 г со стальным сердечником выпущенный из Автоматического пистолета Стечкина (АПС) с 5 метров со скоростью 345 м/с
  • БР 2. Выдерживает патрон 9х21 мм СП-11 (7Н28) с пулей П массой 7,93 г со свинцовым сердечником выпущенный из пистолета «Вектор» (СР-1) с 5 метров со скоростью 400 м/с
  • БР 3. Выдерживает патрон 9х19 мм 7Н21 с пулей Пст массой 5,2 г со стальным термоупрочненным сердечником выпущенный из Пистолета Ярыгина (ПЯ) с 5 метров со скоростью 465 м/с
  • БР 4. Выдерживает патрон 5,45×39 мм 7Н10 с пулей ПП массой 3,5 г со стальным термоупрочненным сердечником выпущенный из автомата АК-74 с 10 метров со скоростью 910 м/с; патрон 7,62х39 мм 57-Н-231 с пулей ПС массой 7,9 г со стальным термоупрочненным сердечником выпущенный из автомата АКМ с 10 метров со скоростью 735 м/с
  • БР 5. Выдерживает патрон 7,62×54 мм 7Н13 с пулей ПП массой 9,4 г со стальным термоупрочненным сердечником выпущенный из винтовки СВД с 10 метров со скоростью 845 м/с; патрон 7,62×54 мм 7-БЗ-3 с пулей Б-32 массой 10,4 г со стальным термоупрочненным сердечником выпущенный из винтовки СВД с 10 метров со скоростью 825 м/с
  • БР 6. Выдерживает патрон 12,7х108 мм 57-БЗ-542 с пулей Б-32 массой 48,2 г со стальным термоупрочненным сердечником выпущенный из винтовки ОСВ-96 с 10 метров со скоростью 850 м/с

Броневые материалы

  • Ткани с применением арамидных волокон — Кевлар, Тварон, СВМ, Армос, Русар и др.
  • Металлические сплавы алюминия, титана и др.
  • Композиционные керамические элементы — корунд, карбид бора, карбид кремния
  • Высокомолекулярный полиэтилен

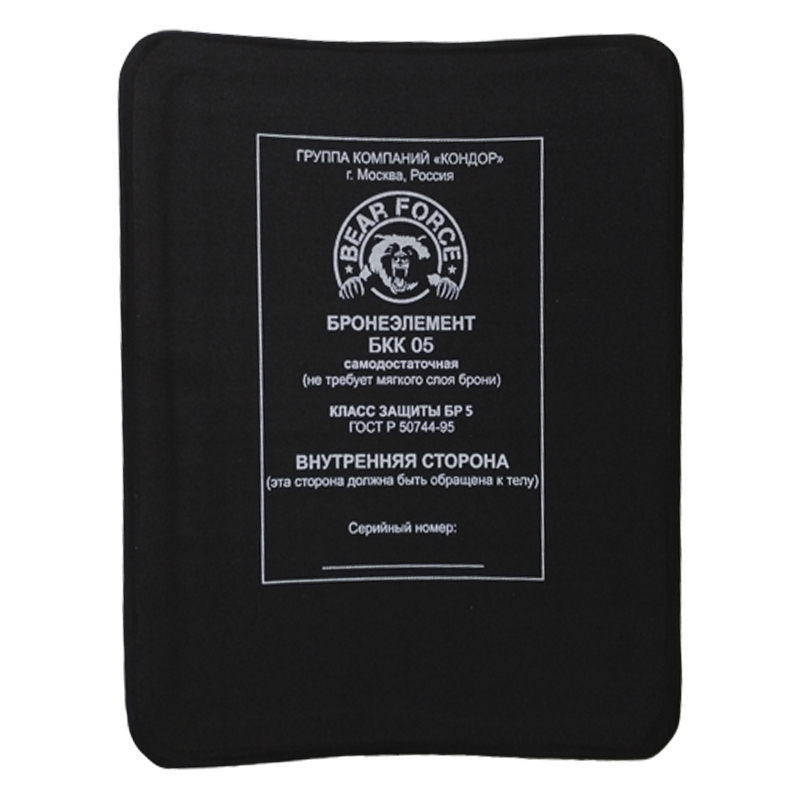

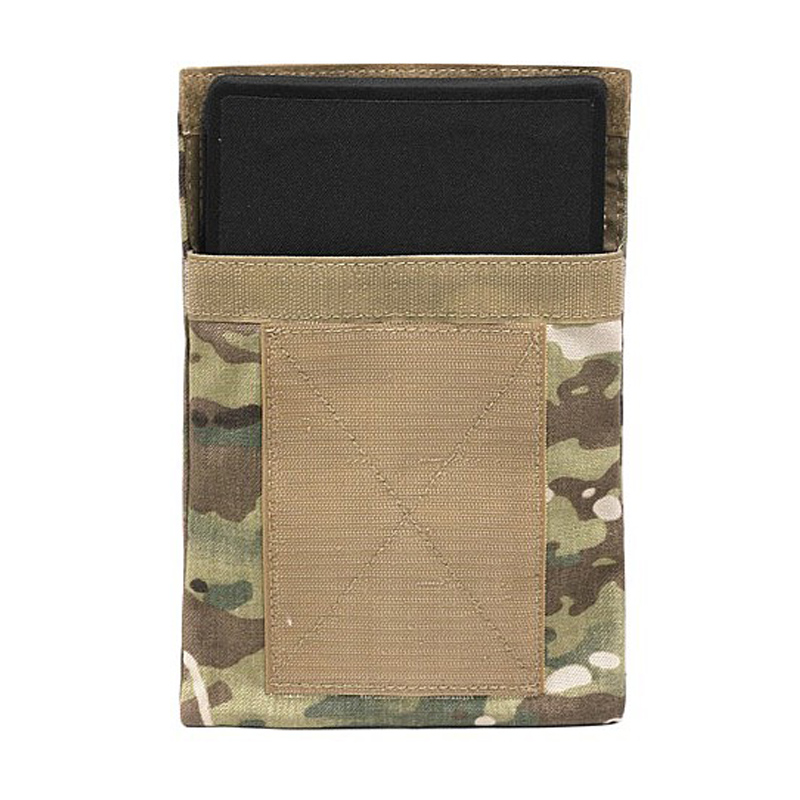

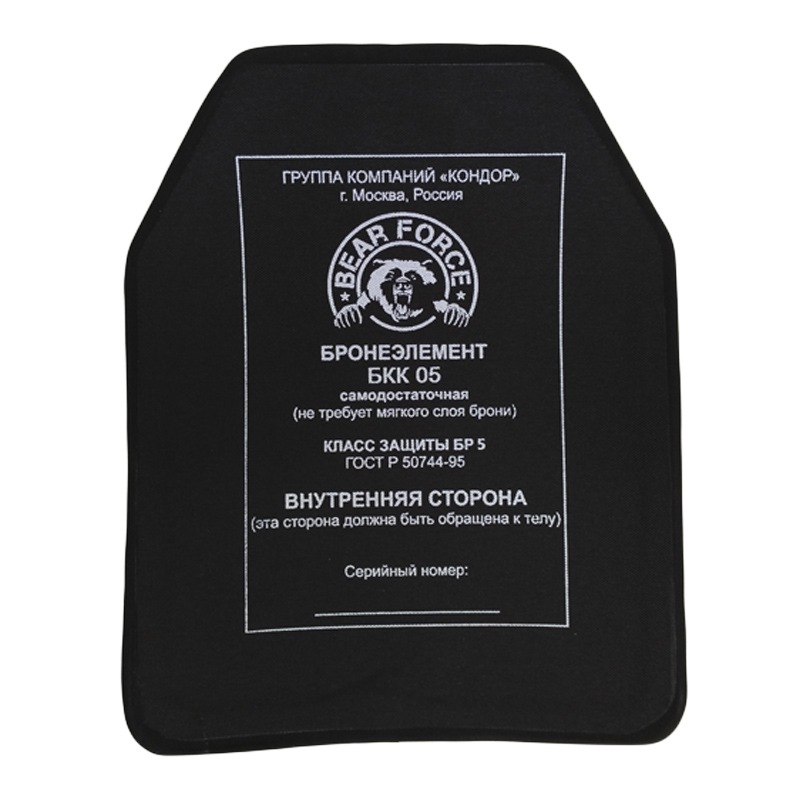

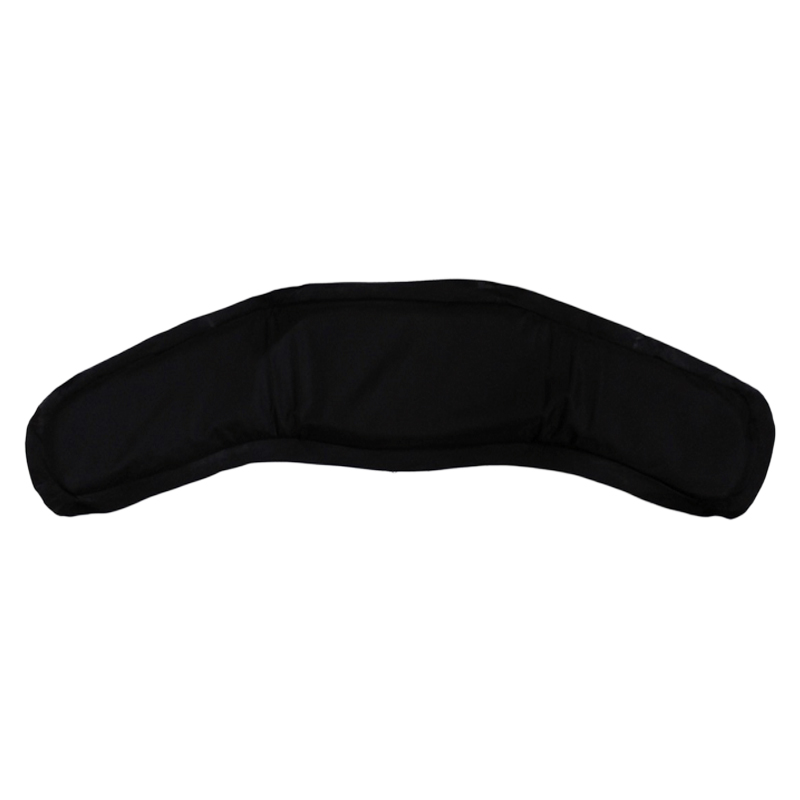

Бронепластины и бронеэлементы

Центр тактического снаряжения и экипировки ALLMULTICAM предлагает купить фронтальные, задние и боковые бронепластины 5.45 DESIGN и Bear Force различных форм и размеров для бронежилетов, плейткерриеров и разгрузочных жилетов; броневставки для тактических поясов, дополнительные бронеэлементы и подсумки для них от Crye Precision и Warrior Assault Systems. Все элементы бронезащиты выполнены из современных легких материалов, имеют сертификаты соответствия и эксплуатируются сотрудниками специальных подразделений Российской Федерации.

Условия для клиентов

  • Быстрая доставка
  • Все способы оплаты
  • Система скидок для сотрудников силовых ведомств и постоянных покупателей до 20%

Сотрудникам силовых структур России, Белоруси и Казахстана предоставляется скидка 10%! При единовременной покупке на сумму от 25 000 руб. предоставляется скидка 5%, а при покупке на сумму от 100 000 руб. — скидка 10%!

Условия для покупки

  • Сделать заказ можно онлайн или по телефону 8-800-700-43-56 (звонок бесплатный)
  • Приобрести в магазине по адресу: г. Москва, ул. Коцюбинского д. 4, подъезд 3, 2-й этаж, оф. 120-124

При покупке комплекта бронеэлементов Bear Force
Фронтальный бронеэлемент + Задний бронеэлемент + 2 Боковых бронеэлемента
предоставляется дополнительная скидка 10%

С 01.07.2014г. Бронеодежда по стойкости к воздействию регламентированных средств поражения подразделяется на классы в соответствии с Таблицей №1.

Изменение №3 к ГОСТ Р 50744-95 от 22.11.2012

Класс

защитной

структуры

бронеодежды

Наименование

средства

поражения

Оружие

Характеристика поражающего элемента

Патроны России

9х21 пистолетные патроны

9-мм пистолетные патроны

Начало разработки нового пистолетного патрона относится к концу 1980-х началу 1990-х. Именно тогда в ФГУП «ЦНИИ ТОЧМАШ» были проведены исследования по созданию нового пистолетного комплекса, которые позволили обосновать и сформулировать основные требования, как к современному оружию самообороны общевойскового назначения, так и к оружию ближнего боя для специальных подразделений ФСБ, МВД и МО.

На основании разработанных требований и расчетов была принята концепция относительно мощного 9-мм пистолетного патрона с длиной гильзы 21 мм, обеспечивающего поражение живой силы противника в средствах индивидуальной бронезащиты из пистолета на дистанции до 100 м и из пистолета-пулемета — до 200 м.

Разработка новых пистолетных патронов, превосходящих по дальности эффективной стрельбы все существующие патроны к армейским пистолетам, производилась в ФГУП «ЦНИИТОЧМАШ». Патроны 9×21 предназначены для стрельбы из пистолетов СР1М (СР1) и пистолетов пулеметов СР2М (СР2). Имеется несколько модификаций патрона, предназначенных для выполнения различных задач.
Производство патронов 9×21 освоено в ФГУП «ЦНИИТОЧМАШ».

Патрон с пулей с обыкновенным сердечником 9×21 П (7Н28 или СП11)

Патрон с пулей с обыкновенным сердечником 9×21 П (СП11)

Патрон 9×21 П предназначен для поражения живой силы противника, не защищенной средствами индивидуальной защиты, в средствах защиты без металлических защитных пластин и для учебных стрельб.

Пуля этого патрона состоит из свинцового сердечника в биметаллической оболочке. Благодаря этому она обладает малой рикошетирующей способностью. Форма пули и ее масса обеспечивает ей сопряжение на траектории с пулями других патронов.

Отличительной окраски патроны не имеют.

Устройство пули с обыкновенным сердечником 9×21 П

Основные характеристики патрона СП11

Масса патрона, г: 12
Масса пули, г: 7,5
Начальная скорость пули, м/с: 380-400
Кучность стрельбы на дальности 25 м (R50), см: 3,0

Патрон с пулей со стальным сердечником 9×21 ПС (7Н29 или СП10)

Патрон с пулей со стальным сердечником 9×21 ПС (СП10)

Патрон 9×21 ПС обладает повышенной пробивной способностью и предназначен для поражения живых целей в средствах индивидуальной защиты.

Пуля этого патрона состоит из стального термоупрочненного сердечника, полиэтиленовой рубашки и биметаллической оболочки. Носовая часть сердечника выступает из оболочки. Такая конструкция пули позволяет снизить потери энергии бронебойного сердечника на пробивание оболочки пули. Благодаря этому пуля патрона 9×21 ПС обладает высоким пробивным действием.

Головная часть пули патрона 9×21 ПС окрашивается в черный цвет.

Пуля со стальным сердечником 9×21 ПС (СП10)

Основные характеристики патрона СП10

Масса патрона, г: 11
Масса пули, г: 6,7
Начальная скорость пули, м/с: 420
Кучность стрельбы на дальности 25 м (R50), см: 3,0
Дальность пробития бронежилета: 50

Патрон с бронебойно-трассирующей пулей 9×21 БТ (7БТЗ)

Патрон с бронебойно-трассирующей пулей 9×21 БТ (7БТЗ)

Патрон с бронебойно-трассирующей пулей предназначен для корректирования огня, целеуказания, а также поражения живой силы противника в средствах индивидуальной бронезащиты. Этот патрон используется совместно с патроном 9×21 ПС или 9×21 П.

Пуля патрона 9×21 БТ состоит из стального сердечника, свинцовой рубашки, трассирующего состава и биметаллической оболочки. Носовая часть сердечника пули этого патрона также как и у 9×21 ПС выступает из оболочки. Благодаря особенностям конструкции кучность стрельбы этого патрона находится на уровне патрона 9×21 ПС, а его пробивная способность незначительно уступает ему.
Головная часть пули патрона 9×21 БТ окрашивается в зеленый цвет.

Основные характеристики патрона 7БТЗ

Масса патрона, г: 12
Масса пули, г: 7,3
Начальная скорость пули, м/с: 400
Кучность стрельбы на дальности 25 м (R50), см: 3,0
Дальность пробития бронежилета: 25

Патрон с экспансивной пулей СП12

Патрон с экспансивной пулей СП12

Патрон с экспансивной пулей предназначен для поражения незащищенной живой силы противника и для стрельбы в условиях ограниченного пространства, где значительно возрастает возможность рикошета. Форма пули и ее масса обеспечивает сопряжение траекторий с другими типами пуль 9×21.

Отличительной окраски пули и картонные упаковочные коробки не имеют.

Экспансивная пуля СП12

Учебный патрон 9×21 Уч

Учебный патрон 9×21 Уч

Учебный патрон предназначен для обучения заряжанию и разряжанию оружия и производства стрельбы. Он выполнен с использованием основных деталей патрона 9×21 БС. Пуля учебного патрона отличительной маркировки не имеет, но на ее гильзе выполнена поперечная канавка. На упаковочной картонной коробке для патронов имеется надпись «Учебный».

Тактико-технические характеристики СПС

  • 9х21 Патрон
  • 0,9 кг Масса оружия без патронов
  • 200 мм Длина оружия
  • 120 мм Длина ствола
  • 410 м/с (патрон 7Н29) Начальная скорость пули
  • 36 выстр/мин Боевая скорострельность
  • 100 м Прицельная дальность
  • 18 патронов Емкость магазина

От неавтоматических предохранителей в СПС отказались. Есть только два автоматических предохранителя. Задний – в виде клавиши на пистолетной рукоятке – блокирует шептало и выключается при полном охвате рукоятки ладонью. Передний – в виде рычажка на спусковом крючке – выключается в начале спуска, когда палец стрелка вжимает рычажок в спусковой крючок. Использование только автоматических предохранителей способствует постоянной готовности оружия к выстрелу, уменьшает число операций, необходимых для производства первого выстрела.

Рамка пистолета пластмассовая с металлической арматурой в верхней части. Спусковая скоба с передним выступом рассчитана на стрельбу с двуручным хватом пистолета – в современных боевых пистолетах передний изгиб спусковой скобы стал обычен. Прицел и мушка выполнены небликующими и снабжены белыми вставками, облегчающими прицеливание в условиях слабой освещенности.

Питание – из коробчатого отъемного магазина с двухрядным расположением 18 патронов. Выступающая пластмассовая крышка облегчает его замену, а при стрельбе служит опорой кисти стреляющей руки. Кнопочная защелка расположена позади спусковой скобы. После израсходования всех патронов подаватель магазина своим зубом поднимает останов затвора и тот останавливается в заднем положении. Для ускорения перезаряжания пружина подавателя выталкивает магазин при нажатии на кнопку защелки, а останов затвора автоматически выключается при установке снаряженного магазина. Таким образом, в конструкции пистолета приняты меры для сочетания быстроты приведения оружия в готовность и производства первого выстрела с удобством ведения прицельного огня.

Кучность стрельбы СПС характеризуется такими цифрами: на испытаниях серия из десяти выстрелов на дистанции 25 метров дала попадания в радиусе 6,4 сантиметра (при отрыве одной пробоины), радиус лучшей половины попаданий – 3 сантиметра (для ПМ на той же дистанции – не менее 3,2 см). При уже упомянутых параметрах поражающего действия пули пистолет позволяет гарантированно выводить из строя противника в самых сложных условиях ближнего боя.

Для СР1М и СПС разработаны различные варианты снаряжения, включая камуфлированную кобуру для открытого ношения с камуфлированным обмундированием, универсальную кобуру для скрытого ношения на плечевом подвесе или на поясном ремне.

Боеприпас СП-6

Увы, при всех своих преимуществах, СП-5 довольно мог работать только по легко защищенным целям – максимум по противнику в бронежилете 1-2 уровня защиты.

К счастью, специалисты установили, что характеристики патрона 9х39 были раскрыты не до конца – имелся простор для улучшения. Так появился СП-6.

Главным его улучшением стал сердечник, изготавливаемый из высокоуглеродистой стали. Масса пули была немного уменьшена – до 16 грамм. Зато начальная энергия увеличилась до 706 джоулей, что позволило нарастить начальную скорость до 315 метров в секунду. Это меньше скорости звука, поэтому вполне удовлетворяло требованиям.

Он оказался эффективным при стрельбе по целям, защищенным бронежилетом 3 уровня. На дистанции в 100 метров пуля уверенно пробивает 2,5 мм стали.

Кстати, оба патрона оказались весьма хороши при стрельбе по кевларовым бронежилетам. Там, где обычные пули “вязли” в волокнах, медленная дозвуковая не пробивала, а именно продавливала их, поражая цель.
