Противопехотные мины: российской армии, войск СССР, их классификация, фугасы имеют взрыватель нажимного действия

Без минных заграждений невозможна современная война. Противопехотная мина надежное средство для выведения из строя солдат противника, кроме того с их помощью можно создать полностью непроходимые для пехоты участки местности. Впервые о минах заговорили в XIV-XV веках, тогда это были камнемётные фугасы.

Заряд черного пороха при взрыве выбрасывал в сторону противника облако мелкого щебня и осколков, что наносило плотному строю достаточно большой ущерб. О минах, применяемых в фортификации мы говорить не будем, это совсем другая история. Современные мины не требуют значительного времени на установку, но принцип их остался тем же, поражение наступающего врага облаком осколков.

«Лепесток»

Противопехотную фугасную мину ПФМ-1 «Лепесток» никогда не устанавливают на местности вручную. Эти небольшие взрывные устройства, каждое массой всего 80 граммов, выполнены из полиэтилена и разбрасываются на местности с помощью средств дистанционного минирования. В Афганистане ими «засеивали» проблемные участки советские штурмовики Су-25. Коричневый или зеленый силуэт длиной 12 и шириной 6,5 сантиметра можно разглядеть на местности далеко не всегда, особенно в темное время суток.

«Лепесток» — жестокая мина. Гарантированно убить человека 37 граммов взрывчатки неспособны, поражение наносится за счет травмирования нижней части ноги. При взрыве практически не образуется убойных осколков, за исключением металлических деталей механизма в центральной части мины. Однако стопу отрывает начисто. Нарвавшееся на минное поле подразделение быстро теряет боеспособность. Раненого нужно перевязать и вынести в безопасное место. Вряд ли стоит уточнять, что деморализующий фактор у коварного «Лепестка» огромный.

Мина противотанковая противогусеничная. Предназначена для выведения из строя гусеничной и колесной техники противника.

Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезда колеса (катка) на нажимную крышку мины.
Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную.

Корпус мины изготовлен из ударопрочной пластмассы и состоит из двух частей, соединяющихся между собой резьбовым соединение. Верхняя часть корпуса имеет также резьбу для присоединения кольца с нажимной крышкой(датчик цели). На снимке сверху мина показана с кольцом, но без нажимной крышки.

Мина снаряжается плавленым тротилом, Для ручной переноски мины на корпусе имеется веревочная ручка, продеваемая сквозь отверстия в ребрах корпуса
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов необезвреживаемости и неизвлекаемости, а также гнезд для дополнительных взрывателей не имеет.

Никаких предохранителей мина не имеет и до установки на место переносится без нажимной крышки, являющейся одновременно взрывным механизмом с дополнительным детонатором. При установке отвинчивается верхнее кольцо, устанавливается нажимная крышка и кольцо завинчивается на место. С этого момента мина находится в боевом положении.

Принцип срабатывания пневматический. При воздействии цели на нажимную крышку происходит перетекание воздуха из верхней полости взрывного механизма в нижнюю через калиброванное отверстие. После того, как давление воздуха достигнет критической величины, плоская тарельчатая пружина, выгнутая до этого момента вверх, резко прогибается вниз, сжимает пружину ударника и одновременно смещает внешнюю часть корпуса взрывателя вниз до момента совпадения отверстий во внутренней части корпуса взрывателя и внешней. При совпадении отверстий. шарик, блокирующий ударник свободно выкатывается, высвобождая ударник. который и бьет по капсюлю детонатора. Последний, взрываясь, передает детонацию на основной заряд.

От автора. Эта мина, широко применявшаяся душманами во время советско-афганской войны 1979-89 годов доставила немало волнений советским специалистам, когда из Афганистана стали поступать сведения о том, что душманы применяют мины с прибором кратности. Т.е. мина взрывается не под первой, а под второй, третьей,….десятой,… машиной.

В поступавших образцах мин специалисты не могли никак обнаружить этого прибора или устройства и требовали все новых и новых образцов, пока не выяснилась истинная причина — брак. Элементарный, вульгарный заводской брак. Все дело было в том, что отверстия во взрывном механизме должны быть калиброваны, но низкий уровень производства приводил к тому, что часть отверстий не проштамповывалась, в другие попадали заусеницы пластмассы. В результате взрыватель срабатывал ненадежно, давая отказы. Поэтому одни мины могли сработать нормально, другие при определенном сочетании скорости и силы нажатия (случайном), третьи не срабатывали вовсе.

По некоторым сведениям эти ненадежные мины изготавливались в негласного разрешения Италии в Пакистане (отсюда и низкое качество), по другим, итальянцы просто сбывали душманам свой заводской брак.

Тактико-технические характеристики мины TS-6,1

Тип мины…………………………………. противогусеничная
Корпус……………………………………. пластмасса.
Масса……………………………………. …..9.8 кг.
Масса взр.вещества (тротил, пластит)…. 6.15 кг.
Диаметр…………………………………. …. 27 см.
Высота. ………………………….…. 18.5 см.
Диаметр датчика цели……………………. 18 см.
Чувствительность…………………………. 200-500 кг.
Температурный диапазон применения…. -20 —+40 град.
Взрывоустойчивость. 12 кг/кв.см.

Мина не самая удачная среди противогусеничных. Несуразно высокая при сравнительно небольшом уменьшении диаметра. Наличие больших ребер жесткости явно не соответствует вполне достаточной прочности корпуса, а лишь увеличивает габариты мины. Вес заряда в общем-то недостаточный для современной бронетехники. Душманы, чтобы обеспечить надежное уничтожение бронетехники нередко ложили под мину дополнительный заряд тротила массой 10-20 кг. Такой сверхмощный фугас совершенно выводил из строя советский бронетранспортер с уничтожением экипажа и десанта, да и танк нередко полностью выходил из строя.

На снимке БТР-60ПБ, подорвавшийся на 25 кг. фугасе. Взрыв произошел под передним правым колесом. Колесо полностью уничтожено, разбита бортовая броня до второго колеса, оторваны верхний и нижний лобовые листы. Командир и водитель погибли. Погибли также четыре из восьми солдат, находившихся на крыше машины.

Впрочем, такое сочетание мины с дополнительным зарядом характерно только для партизанских или диверсионных действий на дорогах, когда стоит задача срыва движения по дороге и при условии повышенной чувствительности противника к потерям в личном составе. В крупномасштабных боевых действиях такой большой расход взрывчатого вещества и столь значительный расход трудовых и временных ресурсов считается нерациональным и расточительным.

Источники и литература

1. Рабочая тетрадь Веремеева Ю.Г.
3.Коллекция мин Найдена Илиева, Болгария.
4.Сборник докладов научной конференции «Россия и Советский союз в локальных войнах и вооруженных конфликтах XX столетия». Издательство гуманитарного университета. Екатеринбург. 2002г.
5.Cайт «Jane’s» (www.janes.com)
6.Colin King Editor. Jane’s Mines and Mine Clearance.
7. Фотоархив Веремеева Ю.Г.
8.Фотоархив Мартыненко Ю.И.
9.Экспозиция Vycvikove stredisko 15. zenijni zachranna brigada ACR. (Бехине.Чехия)

©Веремеев Ю.Г., Илиев Н.

Заметки на полях
Эта мина во времена афганской войны у нас проходила под индексом TS-6,6. В различных источниках она обозначается по разному — TS6; TS-6,1; TS/6,1. Несколько разнятся и данные по общему весу и весу ВВ. По общему весу от 9.2 до 9.8 кг, по весу ВВ от 6 кг. до 6.7 кг.

В данной статье приведены данные измерений сделанных автором. Возможно, что расхождения в данных связаны с различными типами заряда ВВ. Автор встречал только тротиловое заполнение, но возможно использование различных типов пластита и даже аммиачно-селитренных ВВ

Осколочные противопехотные мины: устройство, методы использования

В действие осколочные мины приводятся как посредством прямого воздействия, на сеть растяжек вокруг установленного боеприпаса, так и дистанционно с применением радиовзрывателя. Мины различаются по своему действию.

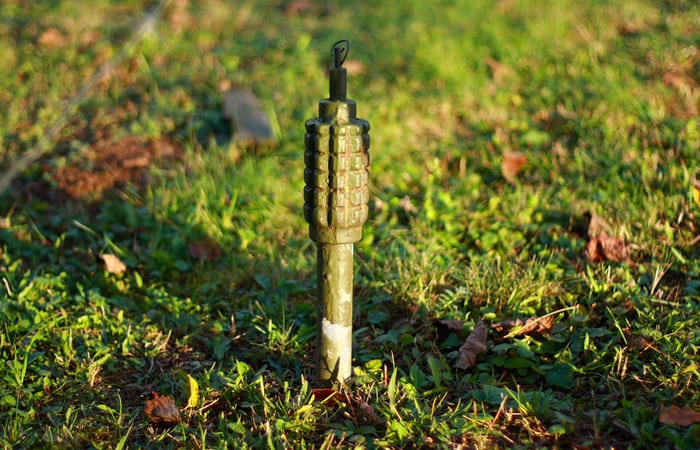

ПОМЗ-2

Наиболее простой вариант осколочной мины это ПОМЗ-2 и ПОМЗ-2М. Это чугунная рубашка с готовой насечкой, внутрь которой вставлена стандартная буровая шашка в 75 гр. В нижней части корпуса отверстие для колышка, сверху стакан для размещения взрывателя натяжного действия МУВ с Р-образной чекой.

Принцип действия взрывателя похож на действие запала УЗРГМ, но без замедлителя. Запал срабатывает мгновенно. В настоящее время ПОМЗ не выпускается, но, как и ПМД наладить выпуск корпусов этого типа боеприпасов можно за считанные дни на любом литейном производстве.

Читать еще: Авиационная управляемая ракета RBS.15F (Швеция)

Противопехотные мины СССР серии МОН наиболее известны в современном мире, фактически это аналог американского «Клеймора», но с советскими дополнениями. Корпус выгнут для направления снопа осколков в нужном направлении, на корпусе имеются упрощенные прицельные приспособления и ножки-усы для её установки. В зависимости от дальности поражения различают:

МОН-50, дальность поражения 50 метров(фактически 25-30),
МОН-90, сильно увеличенный и неудобный в использовании вариант МОН-50,
МОН-100, мина направленного действия, рассчитанная на поражение на дальности до 100 метров. Но учитывая её массу и размеры(тазик 23 сантиметра в диаметре, вес 5 кг), не самый любимый предмет минёров,
МОН-200, монстр в минном царстве, диаметр окружности 45 см, вес 25 кг. Как маскировать такое тазик при установке не представляет, наверное, никто, кроме конструкторов этого шедевра.

Поражение за счет обломков корпуса и готовых поражающих элементов, размещенных в корпусе. Используются поражающие элементы двух типов – шарикоподобные и роликоподобные осколки.

Шаров – 540, роликов 485 на МОН-50. Устанавливается выгнутой частью в сторону противника. Мины этой серии могут устанавливаться с применением радиовзрывателя, либо использовать обычные взрыватели натяжного действия.

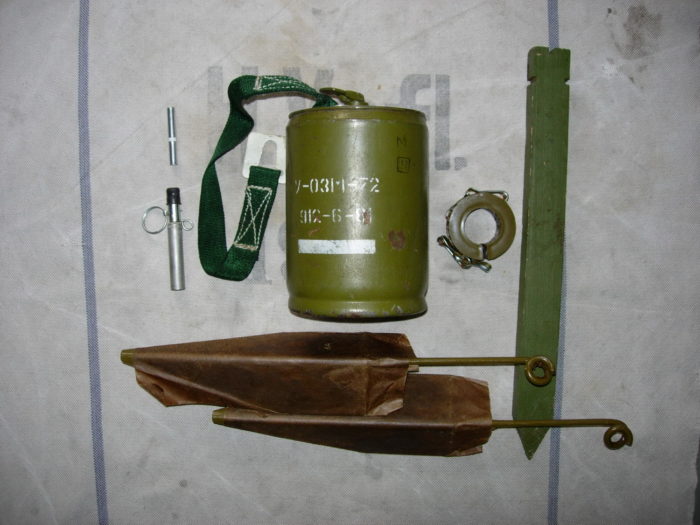

ОЗМ-72 или просто «Ведьма»

Осколочная мина заграждения, так расшифровывается эта аббревиатура. При подрыве готовые поражающие элементы издают шум похожий на свист, отсюда и название. Разработаны эти боеприпасы на основе немецких шпрингмин или просто «лягушек».

При срабатывании взрывателя сначала происходит подрыв вышибного заряда, корпус взлетает на высоту до 1,5 метров над поверхностью земли, и только после этого срабатывает основной заряд. Все вокруг засыпает град шрапнели, в корпусе ОЗМ содержится 2400 готовых поражающих элементов. ОЗМ-4 более ранний вариант ОЗМ-72, в настоящее время не производится.

Характеристики ОЗМ-72 и ОЗМ-4

Характеристики	ОЗМ-72	ОЗМ-4
корпус	Сталь, готовые поражающие элементы	Чугун
Масса, кг	5	5,4
Масса ВВ, гр	660	170
Датчик цели	Натяжной, вся номенклатура	Натяжной, вся номенклатура
Радиус поражения	25	12

Известны также увеличенные варианты ОЗМ-160 и ОЗМ-152, которые используются в управляемом варианте. В качестве боевой части этих боеприпасов используется 152 мм ОФЗ и 160 мм миномётная мина.

Ручная установка противопехотных мин этого типа занимает крайне много времени, так как для их размещения требуется вырыть колодец приличной глубины.

«Монка»

Противопехотная осколочная мина направленного поражения МОН-50 была разработана в 1960-х — 1970-х годах и до сих пор остается одной из самых эффективных. Ее можно устанавливать на грунт, в снег, у входов в помещения, крепить на деревьях. Подрыв мины производит оператор с пульта управления при появлении противника в секторе поражения или при задевании натяжного датчика взрывателя. Все живое в секторе по горизонту 54 градуса и на высоте от 15 сантиметров до 4 метров «выкашивают» 540 поражающих элементов.

МОН-50 идеальна при организации засад на пути следования колонн противника. Семьсот граммов взрывчатого вещества и сотни поражающих элементов способны вывести из строя даже армейский грузовик. А чтобы точно рассчитать сектор поражения, минер может воспользоваться специальным прицельным приспособлением в верхней части «монки».

Тактико-технические характеристики мины TS-6,1

Источники и литература

©Веремеев Ю.Г., Илиев Н.

Противопехотные фугасы

Мины этого типа обычно имеют взрыватель нажимного действия, который срабатывает при давлении на него определённой массы. Это сделано для того чтобы взрыватели не срабатывали от веса диких животных.

Это такие мины как советская ПМН или итальянская TS50. Срабатывание их происходит при давлении на эластичную крышку. После этого срабатывает взрыватель и происходит взрыв ВВ содержащегося в корпусе.

Что влечёт за собой потерю конечности, при взрыве TS50 или гибель человека, если взорвалась ПМН. Более поздние фугасные мины ориентированы именно на выведение человека из строя. Считается, что ранение одного человека требует доставки его на санитарный пункт, следовательно, задержку противника и ослабление его сил на 1-2 человек дополнительно.

Мины такого типа уничтожают только подрывом, извлечение противопехотных фугасов, которые довольно часто устанавливаются на «неизвлекаемость» очень опасное занятие. Так, например возможность неизвлечения мин типа ПМН может дублироваться установкой рядом с ней или под ней мины-сюрприза типа МС.

Характеристики ПМН, TS50 и М14

Параметры	ПМН (СССР-Россия)	TS50 (Италия)	М14 (США)
Масса, гр	550	200	130
Масса ВВ, гр	200	52	30
Габаритные размеры, мм	53х110	90х48	40х56
Датчик цели, мм	100	48	38

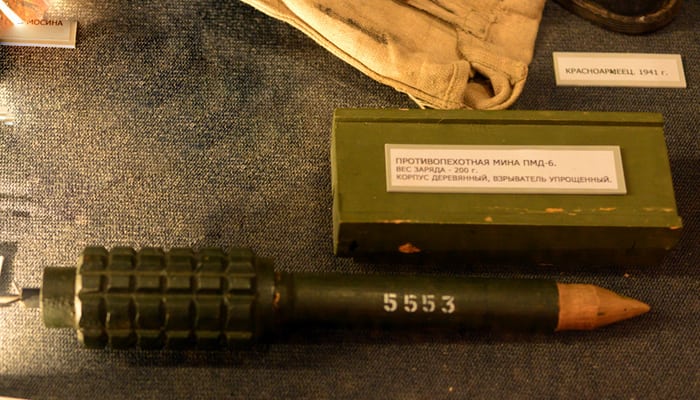

Отдельно стоит отметить советскую противопехотную мину ПМД-6, её особенность в простоте устройства. Мина представляет собой деревянный ящичек, с откидной верхней крышкой, в него устанавливается тротиловая шашка весом 200 гр. в которую вкручен взрыватель типа МУВ с Т-образной чекой.

При воздействии массы на крышку мины, боковая стенка выдавливает Т-образную чеку и взрыватель срабатывает. Боеприпасы этого типа можно массово производить в любой столярной мастерской, для их комплектации достаточно только взрывателей и тротиловых шашек стандартного типа. Такая же мина, но с герметичным корпусом имела название МКФ.

По принципу экономии создана и мина ПМП, которая представляет собой пистолетный патрон 7,62 мм ТТ, в стволике, сам патрон подпружинен, при давлении на датчик цели полая верхняя часть цилиндра срезает чеку, патрон под действием пружины опускается вниз, на жало ударника, после чего производится выстрел в стопу противника. При необходимости патрон можно заменить на любой другой.

Особенность ранения такой миной в том, что на стопу действует не только пуля, в раневой канал попадают и пороховые газы, и грязные фрагменты обуви и почвы.

Это впоследствии приводит к гангрене. Это надёжно выводит противника из строя, кроме того требует несколько человек для его доставки на перевязочный пункт.

Противоступневая мина ПФМ-1 фугасного действия распространяется посредством сброса с летательных аппаратов или рассеивания из кассетных снарядов РСЗО. ПФМ известна как «Лепесток».

В качестве ВВ используется жидкая взрывчатка, мощности взрыва хватает чтобы контузить конечность даже без наличия раны.

Противопехотные мины — борьба продолжается
Международные договоренности по борьбе с противопехотными минами
Что делает Франция для борьбы с противопехотными минами?
Соблюдение международных обязательств

Противопехотные мины — борьба продолжается

Мины и взрывоопасные пережитки войны и по сей день приводят к жертвам: каждые два часа в мире они убивают или калечат одного человека. Гражданскому населению угрожают самодельные взрывные устройства (СВУ), кустарные мины и неразорвавшиеся боеприпасы как отголоски недавних вооруженных конфликтов.

По имеющимся оценкам, десятки миллионов неразорвавшихся противопехотных мин лежат в земле примерно в 60 странах мира порой спустя много лет после окончания вооруженных конфликтов, в ходе которых они были заложены. Противопехотные мины приводят к человеческим жертвам и наносят существенный материальный ущерб. Мины закладывают произвольно, и они могут сработать в любой момент, нередко спустя длительное время после окончания боевых действий, причем они убивают, ранят и калечат как военных, так и гражданское население.

Мины — препятствие для возврата к мирной жизни
