300-мм реактивная система залпового огня 9К58 “Смерч”

300-мм реактивная система залпового огня 9К58 “Смерч”

В этом году впервые по Красной площади на параде Победы прошла реактивная система залпового огня (РСЗО) «Торнадо-С». Она представляет собой модернизацию знаменитой РСЗО «Смерч». Революционная для своего времени система «Смерч» была принята на вооружение в 1987 году. На протяжении трех десятилетий она постоянно модернизировалась, а «Торнадо-С» можно назвать последней модификацией «Смерча».

220 мм. реактивный снаряд 9М59 предназначен для дистанционного минирования местности противотанковыми минами ПТМ-3, находящимися в кассетной боевой части снаряда в количестве 9 штук.

Кассетная боевая часть снаряда 9М59 имеет индекс 9Н524. Масса боевой части 89.5кг. Мины размещаются в боевой части в три яруса по три мины в ярусе. Всего девять мин.

На снимке справа боевая часть снаряда в разрезе.

На нисходящей части траектории полета снаряда происходит отделение головной части и мины пиропатроном выталкиваются из корпуса. При этом начинается процесс перевода мин в боевое положение, который заканчивается через 90-100 секунд после касания мины поверхности. Эллипс рассеивания мин одного залпа из 16 снарядов имеет площадь 250 гектар. Если привести это к окружности, то ее диаметр будет 1262 метра. Среднеквадратичное расстояние между соседними минами составит 52 метра. Таким образом, для создания минного поля нормальной плотности вполне достаточно двух залпов в одну точку прицеливания.

Время боевой работы мин ПТМ-3 составляет 24 часа, после чего мины самоликвидируются подрывом. Самоликвидация начинается через 16 часов после приведения мин в боевое положение ( не более 5% мин) и заканчивается не позднее, чем через 24 часа (100% мин). Мины неисправные, не пришедшиеся по каким либо причинам в боевое положение, оказавшиеся в неверном (не горизонтальном) положении также самоликвидируются в эти же сроки. При падении напряжения источника питания ниже допустимого самоликвидация происходит также в пределах 24 часов. Мины, оказавшиеся после приведения в боевое положения в магнитном поле пороговой и выше величины ( в непосредственно близости от танков, машин, на металлических конструкциях, изделиях и т.п.). взрываются немедленно.

На снимке противотанковая мина ПТМ-3 (ее учебно-имитационный вариант УПТМ-3, отличающийся от боевой мины только содержимым — вместо взрывчатого вещества пиротехническая смесь, дающая при срабатывании вместо взрыва облако дыма оранжевого цвета).

Безопасное расстояние для своих войск с момента начала самоликвидации мин 250-300 метров от крайней мины минного поля.

Мины ПТМ-3 надежно уничтожаются минным тралом ЭМТ. Тралы типа КМТ-5М, КМТ-7 могут провоцировать взрыв мины, но т.к. данные тралы, также, как и тралы типов КМТ-4, КМТ-6, КМТ-10, не оснащенные дополнительно тралами ЭМТ, не предназначены для траления мин с магнитными взрывателями, то подобные испытания не проводились.
Более подробные сведения о мине ПТМ-3 см. в статье «Противотанковая мина ПТМ-3».

Тактико-технические характеристики снаряда 9М59

Тип снаряда.реактивный, управляемый
Артсистема, применяющая снаряды.РСЗО 9К57 «Ураган»
Калибр снаряда.220 мм.
Длина снаряда.517.8 см.
Масса снаряда.271 кг.
Индекс кассетной боевой части.9Н524
Тип боевой части.кассетная
Снаряжение боевой части .9 противотанковых мин типа ПТМ-3
Масса боевой части.89.5 кг.
Максимальная дальность стрельбы.35 км.
Минимальная дальность стрельбы.10к м.
Площадь минирования одним залпом БМ (16 снарядов).250 гектар

Реактивные снаряды 9М59 применяются реактивной системой залпового огня (РСЗО) 9К57 «Ураган». Сама система была разработана на Пермском орудийном заводе (завод №172) и принята на вооружение в Советской Армии в 1976 году. Снаряд 9М59 разработан в ГНПП «Сплав» в 1989 г., главный конструктор Г.А.Денежкин.

К настоящему времени для Урагана разработаны снаряды различных типов -9М27Ф (с моноблочной фугасной боевой частью), 9М27К (с 30 осколочно-фугасными кассетными элементами), 9М27К2 ( с 24 противотанковыми минами ПТМ-1), 9М27К3 (с 312 противопехотными минами) и 9М59 (с 9 противотанковыми минами ПТМ-3). Кроме того, имеются снаряды с 4 зажигательными элементами и термобарические ( боеприпас объемного взрыва).

Боевая машина системы 9К57 «Ураган» имеет индекс 9П140. Это модифицированный автомобиль ЗиЛ-135ЛМ (БАЗ-135ЛМ). Полная масса заряженной машины 20.2 тонны. Машина имеет два двигателя ЗиЛ-175Я мощностью по 180 л.с. каждый. Скорость до 60 км/час., запас хода по топливу 550 км. Расчет 4 чел.(командир ПУ, наводчик, механик-водитель, заряжающий). Габариты машины в походном положении 9.63х2.8х3.23 метров. В боевом положении габариты 10.83х3.04х5.34 метров.
Пусковая установка состоит из 16 направляющих трубного типа. Время полного залпа 8-20 секунд. Минимальная дальность стрельбы 10 км., максимальная 35 км. Время перезарядки установки с помощью транспортно-заряжающей машины 9Т452 15 минут. Авиатранспортабельность пусковой установки и транспортно-заряжающей машины — самолеты АН-22 и Ил-76.

В комплект установки 9К57 «Ураган» входят — пусковая установка 9П140 и транспортно-заряжающая машина 9Т452 ( на базе той же ЗиЛ-135ЛМ (БАЗ-135ЛМ)).

На снимке: транспортно-заряжающая машина 9Т452. Расчет машины 2 человека (старший механик-водитель и механик- водитель-крановщик). Эта машина перевозит 16 снарядов и силами своего расчета плюс расчет пусковой установки перезаряжает пусковую установку за 15 минут.

Warning! The text in the English, shown belowis not translation from Russian. The information is in English taken from a site WWW.ARMY-TECHOLIGY.COM.

URAGAN 9K57 MULTIPLE LAUNCH ROCKET SYSTEM, RUSSIA

The Uragan or Hurricane 9K57 is a 16 round 220 mm multiple launch rocket system manufactured by the Splav State Research and Production Association, Tula, Russia. Splav also produce the Smerch, Grad and Prima MLRS. The mission of the launcher is to defeat troops and combat materiel in concentrated areas and also to remotely lay anti-tank area denial mines in a combat zone at distances of 10 to 35 km. The system, which is in service with the Russian Army and has also been exported, has been battle proven. The Uragan has a reputation for high reliability, simplicity and speed of operation and maintenance and a short salvo time.

LAUNCHER
The launcher assembly is mounted on an 8×8 truck chassis. The launchers are arranged in two layers of six tubes with a layer of four tubes on the top. The launcher can rotate through 240 degrees. In order to fire, four stabilising jacks on the chassis are used, one on either side of the vehicle and two at the back. The maximum rate of fire is two rounds per second. The launchers are lowered and rotated to one side for reloading. Another truck carrying 16 rockets for reloading is equipped with a reloading arm. A rammer is used to reload the launch tubes. The 9K57 Uragan uses a range of rocket projectiles: the 9M27F rocket projectile fitted with the HE-Frag warhead, and the rocket projectiles 9M27K, 9M59, and 9M27K2.

9M59 ROCKET PROJECTILE
The 9M59 rocket projectile is equipped with a cluster warhead fitted with antitank mines and is for remote mine laying in front of enemy combat materiel units located in the battle zone and in concentrated areas. The 220 mm calibre 9M59 is a 270 kg rocket projectile of length 5,178 mm, armed with an 89.5 kg warhead. Each projectile carries 9 mines. The salvo of one launch vehicle is capable of laying a mine dispersion area of 250 hectares.

ANTI-TANK MINES
The 5 kg antitank mines destroy the armoured vehicles from below. The mines are armed with a proximity fuse and directional 1.85 kg explosive charge with high armour-piercing ability. The mines have a self destruct time of 16 to 24 hours.

Источники и литература

1. Стенд Пермского орудийного завода (№ 172).
2.Широкорад А.Б. Отечественные минометы и реактивная артиллерия. Минск Харвест. Москва АСТ. 2000г.
3.Сайт WWW.ARMY-TECHOLIGY.COM

Заметки на полях. По состоянию на 2003 год в США имеется подобная РСЗО. Это MLRS, однако сведений о том, что в боекомплекте MLRS имеются снаряды для дистанционного минирования, не имеется.
Ранее в советской военной литературе упоминалось о наличии таких боеприпасов, но в состав семейства систем дистанционного минирования FASCAM, подробно описанного в Полевом Уставе FM 20-32 ни одна из американских РСЗО не входит и концепция применения РСЗО для дистанционного минирования в Полевом Уставе FM 5-102 не рассматривается. Для дистанционного минирования на большие дальности (свыше 20 км.) предусматриваются исключительно авиационные системы (Air Volcano и Gator).

220 мм. реактивный снаряд 9М27К2 предназначен для дистанционного минирования местности противотанковыми минами ПТМ-1, находящимися в кассетной боевой части снаряда в количестве 24 штук.

Кассетная боевая часть имеет индекс 9Н128К2. Разработана в ГНПП «Сплав» в 1980г., главный конструктор А.Н.Ганичев. Вес боевой части 89.5 кг .Мины размещаются в боевой части в три яруса по восемь мин в ярусе.

На нисходящей части траектории полета снаряда происходит отделение головной части и мины пиропатроном выталкиваются из корпуса. При этом начинается процесс перевода мин в боевое положение, который заканчивается через 60-100 секунд после касания мины поверхности.
Эллипс рассеивания мин одного залпа из 16 снарядов имеет площадь 150 гектар. Если привести это к окружности, то ее диаметр будет 975 метров. Среднеквадратичное расстояние между соседними минами составит 23-24 метра. Таким образом, для создания минного поля нормальной плотности вполне достаточно двух-трех залпов в одну точку прицеливания.

Время боевой работы мин ПТМ-1 составляет 3-40 часов, что зависит от температуры окружающей среды (наименьшее время работы при 50 градусах тепла, наибольшее при 30 градусах мороза), после чего мины самоликвидируются подрывом. Мины неисправные, не приведшиеся по каким либо причинам в боевое положение, оказавшиеся в неверном (не горизонтальном) положении также самоликвидируются в эти же сроки.

Читать еще:  Патрон 7,62x39 спортивно-охотничий «ПСО» (Россия)

На снимке справа противотанковая мина ПТМ-1

Безопасное расстояние для своих войск с момента начала самоликвидации мин 250-300 метров от крайней мины минного поля.

Мины ПТМ-1 надежно уничтожаются минным тралами КМТ-5М, КМТ-7. Тралы типа КМТ-4, КМТ-6, КМТ-10 уверенно удаляют мины ПТМ-1 с колейного пространства.

Более подробные сведения о мине ПТМ-1 см. в статье «Противотанковая мина ПТМ-1».

Тактико-технические характеристики снаряда 9М27К2

Тип снаряда.реактивный, управляемый
Артсистема, применяющая снаряды.РСЗО 9К57 «Ураган»
Калибр снаряда.220 мм.
Длина снаряда.517.8 см.
Масса снаряда.270 кг.
Индекс боевой части.9Н128К2
Масса боевой части.89.5 кг.
Тип боевой части.кассетная
Снаряжение боевой части.24 противотанковые мины типа ПТМ-1
Максимальная дальность полета.35км.
Минимальная дальность стрельбы.10км.
Площадь минирования одним залпом БМ (16 снарядов).150 гектар

Реактивные снаряды 9М27К2 применяются реактивной системой залпового огня (РСЗО) 9К57 «Ураган». Сама система была разработана на Пермском орудийном заводе (завод №172)и принята на вооружение в Советской Армии в 1976 году. Кассетная боевая часть 9Н128К2 снаряда 9М27К2 разработана в ГНПП «Сплав» в 1980 г., главный конструктор А.Н.Ганичев.

К настоящему времени для Урагана разработаны снаряды различных типов -9М27Ф (с моноблочной фугасной боевой частью), 9М27К (с 30 осколочно-фугасными кассетными элементами), 9М27К2 ( с 24 противотанковыми минами ПТМ-1), 9М27К3 ( с 312 противопехотными минами) и 9М59 (с 9 противотанковыми минами ПТМ-3). Кроме того, имеются снаряды с 4 зажигательными элементами и термобарические ( боеприпас объемного взрыва).

Боевая машина системы 9К57 «Ураган» имеет индекс 9П140. Это модифицированный автомобиль ЗиЛ-135ЛМ (БАЗ-135ЛМ). Полная масса заряженной машины 20.2 тонны. Машина имеет два двигателя ЗиЛ-175Я мощностью по 180 л.с. каждый. Скорость до 60 км/час., запас хода по топливу 550 км. Расчет 4 чел.(командир ПУ, наводчик, механик-водитель, заряжающий). габариты машины в походном положении 9.63х2.8х3.23 метров. В боевом положении габариты 10.83х3.04х5.34 метров.
Пусковая установка состоит из 16 направляющих трубного типа. Время полного залпа 8-20 секунд. Минимальная дальность стрельбы 10 км., максимальная 35 км. Время перезарядки установки с помощью транспортно-заряжающей машины 9Т452 15 минут. Авиатранспортабельность пусковой установки и транспортно-заряжающей машины — самолеты АН-22 и Ил-76.

В комплект установки 9К57 «Ураган» входят — пусковая установка 9П140 и транспортно-заряжающая машина 9Т452 ( на базе той же ЗиЛ-135ЛМ (БАЗ-135ЛМ)).

На снимке справа: транспортно-заряжающая машина 9Т452. Расчет машины 2 человека (старший механик-водитель и механик- водитель-крановщик). Эта машина перевозит 16 снарядов и силами своего расчета плюс расчет пусковой установки перезаряжает пусковую установку за 15 минут.

Warning! The text in the English, shown belowis not translation from Russian. The information is in English taken from a site WWW.ARMY-TECHOLIGY.COM.

URAGAN 9K57 MULTIPLE LAUNCH ROCKET SYSTEM, RUSSIA

The Uragan or Hurricane 9K57 is a 16 round 220 mm multiple launch rocket system manufactured by the Splav State Research and Production Association, Tula, Russia. Splav also produce the Smerch, Grad and Prima MLRS. The mission of the launcher is to defeat troops and combat materiel in concentrated areas and also to remotely lay anti-tank area denial mines in a combat zone at distances of 10 to 35 km. The system, which is in service with the Russian Army and has also been exported, has been battle proven. The Uragan has a reputation for high reliability, simplicity and speed of operation and maintenance and a short salvo time.

LAUNCHER
The launcher assembly is mounted on an 8×8 truck chassis. The launchers are arranged in two layers of six tubes with a layer of four tubes on the top. The launcher can rotate through 240 degrees. In order to fire, four stabilising jacks on the chassis are used, one on either side of the vehicle and two at the back. The maximum rate of fire is two rounds per second. The launchers are lowered and rotated to one side for reloading. Another truck carrying 16 rockets for reloading is equipped with a reloading arm. A rammer is used to reload the launch tubes. The 9K57 Uragan uses a range of rocket projectiles: the 9M27F rocket projectile fitted with the HE-Frag warhead, and the rocket projectiles 9M27K, 9M59, and 9M27K2.

9M27K2 ROCKET PROJECTILE
The 9M27K2 rocket projectile has a 89.5 kg cluster warhead fitted with 24 antitank mines and is for remote mine laying in front of enemy combat units on the battle front and in concentrated areas. The 220 mm calibre 9M27K2 rocket has a weight of 270 kg and length 5178 mm. One salvo of the launch vehicle creates a mine dispersion area of more than 150 hectares.

PTM-1 HE TANK DISABLING MINE
The PTM-1 HE tank-disabling pressure-action mine is designed to destroy tank tracks rather than to pierce the armour of the tank. The 1.5 kg mines are armed with a 1.1 high explosive charge type PW-12S. The self-destruction time of the PTM—1 is 3 to 40 hours.

Источники и литература

1. Стенд Пермского орудийного завода (№ 172).
2. Широкорад А.Б. Отечественные минометы и реактивная артиллерия. Минск Харвест. Москва АСТ. 2000г.
3. Сайт WWW.ARMY-TECHOLIGY.COM

Заметки на полях. По состоянию на 2003 год в США имеется подобная РСЗО. Это MLRS, однако сведений о том, что в боекомплекте MLRS имеются снаряды для дистанционного минирования, не имеется.
Ранее в советской военной литературе упоминалось о наличии таких боеприпасов, но в состав семейства систем дистанционного минирования FASCAM, подробно описанного в Полевом Уставе FM 20-32 ни одна из американских РСЗО не входит и концепция применения РСЗО для дистанционного минирования в Полевом Уставе FM 5-102 не рассматривается. Для дистанционного минирования на большие дальности (свыше 20 км.) предусматриваются исключительно авиационные системы (Air Volcano и Gator).

Шквал огня и стали. Чем опасны потомки советской «Катюши»

МОСКВА, 14 авг — РИА Новости, Андрей Коц. До конца текущего десятилетия новейшие реактивные системы залпового огня «Торнадо-С» должны будут полностью заменить в Вооруженных силах России проверенные временем и реальной войной РСЗО «Смерч». Первые машины этого типа уже начали поступать в армию в 2017 году. Со временем они должны стать основой ударной мощи реактивных артиллерийских бригад Сухопутных войск.

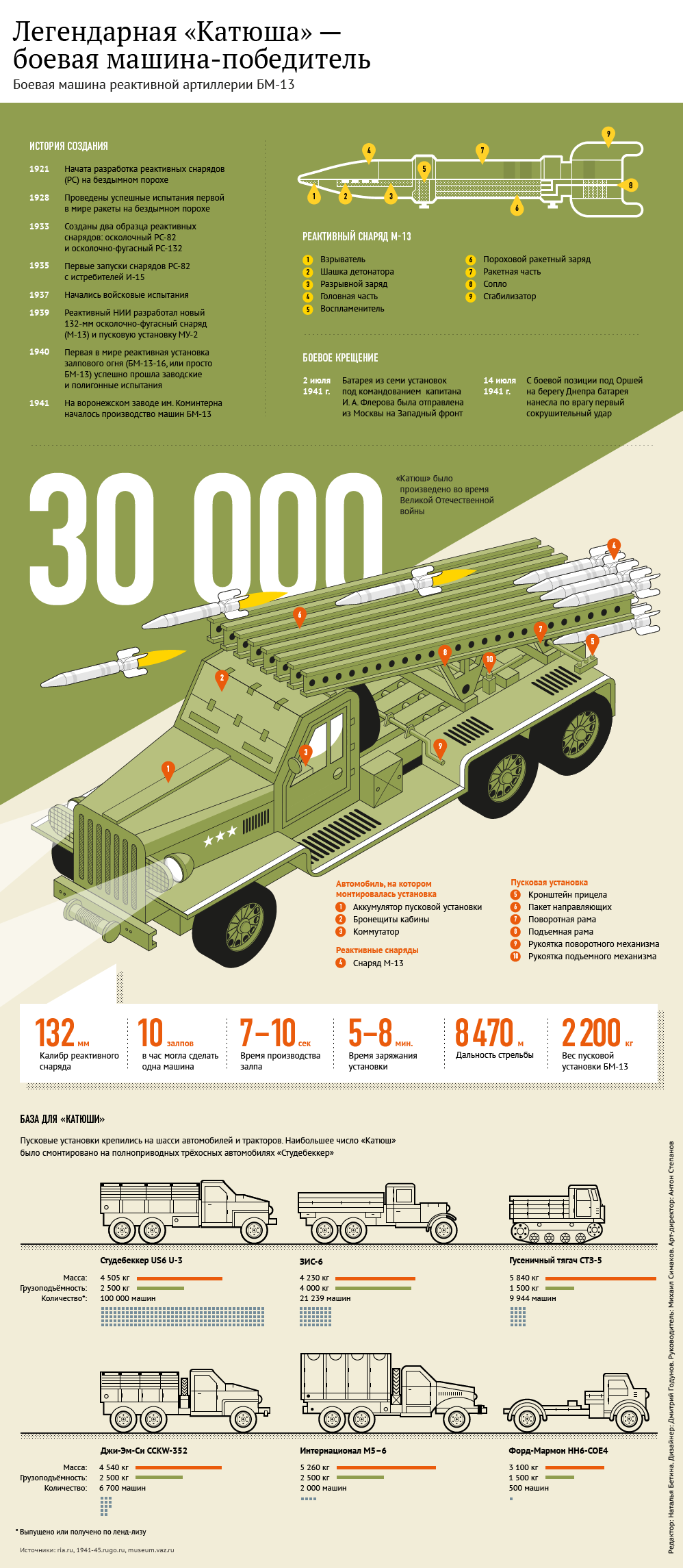

Сын «Катюши»

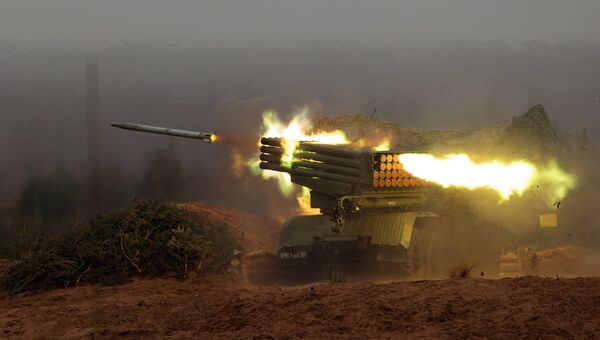

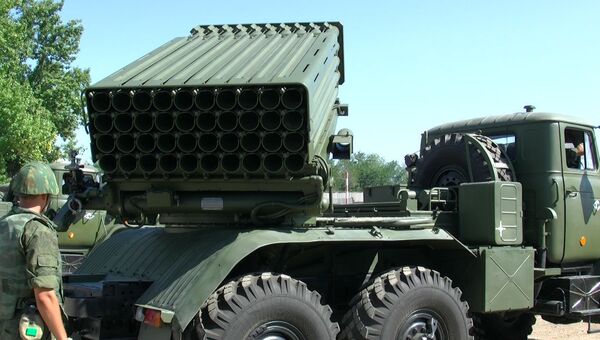

Первым послевоенным сыном «Катюши» стал «Град» — советская РСЗО БМ-21 калибра 122-мм. Эти машины были появились в войсках в 1963 году и до сих пор стоят на вооружении Ракетных войск и артиллерии (РВиА) ВС России и более чем пятидесяти иностранных государств. Один «Град» способен за 20 секунд выпустить 40 реактивных снарядов и поразить цели на площади в 15-20 гектаров на удалении до 25-30 километров. Основной тип боеприпасов — осколочно-фугасные, кассетные и зажигательные.

Конфликт завершился молниеносно 15 марта 1969 года. В 17:00 командующий войсками Дальневосточного военного округа генерал-полковник Олег Лосик отдал приказ об артиллерийском ударе по Даманскому силами 12 установок «Град» 13-го отдельного реактивного дивизиона. А десять минут спустя в контратаку пошла советская пехота, занявшая Даманский, почти не встречая сопротивления. В результате артналета «Градов» Китай потерял более 800 человек убитыми и больше на остров не покушался.

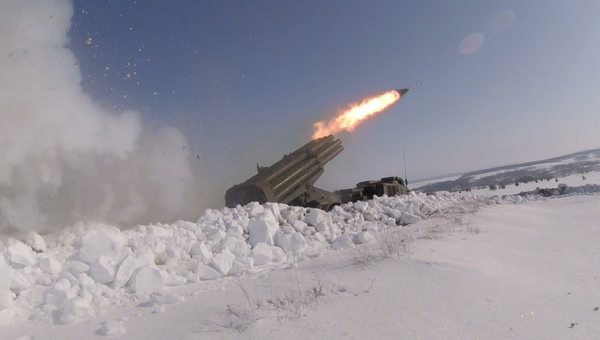

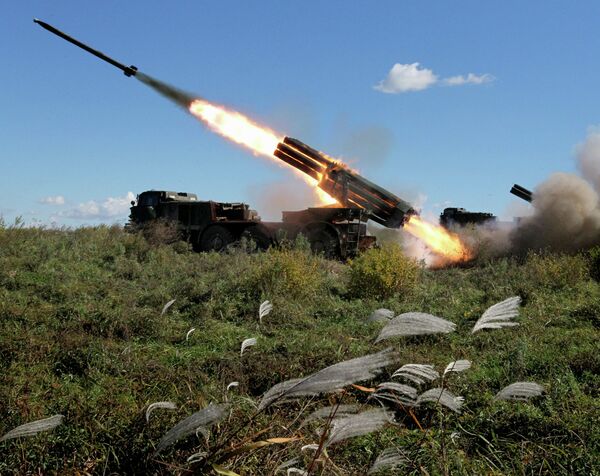

«Ураган» и «Смерч»

В 1975 году на вооружение Советской армии начали поступать новые, еще более мощные РСЗО — БМ-27 «Ураган». В отличие от «Градов», у этих систем было меньше направляющих (пусковых труб) — шестнадцать против сорока. Однако 220-мм реактивные снаряды с боевой частью весом около 240 килограммов по своей поражающей силе превзошли 122-мм боеприпасы БМ-21. Полный залп одного «Урагана» накрывает площадь в 40 гектаров и может поразить цели на дальности до 35 километров.

Эти реактивные системы залпового огня дебютировали во время войны в Афганистане и сразу показали себя как надежное и мощное оружие. Особенно хорошо себя зарекомендовали термобарические боеприпасы 9М51, буквально выжигающие кислород в зоне поражения горючим аэрозольным облаком. Такими снарядами артиллерия Ограниченного контингента советских войск (ОКСВ) обильно «засеивала» горные ущелья, через которые боевики-душманы водили караваны с оружием и боеприпасами.

Кроме того, «Ураганы» применялись в обеих чеченских войнах, во время пятидневной войны с Грузией в августе 2008 года, а также в Сирии. Этими РСЗО сирийские войска обстреливали позиции террористов на окраинах Пальмиры.

Задел на будущее

Несмотря на свои выдающиеся характеристики, все российские РСЗО были разработаны еще в СССР и с годами морально устаревают. Однако в России реализуется масштабная программа по модернизации реактивной артиллерии. В частности, «Грады» и «Смерчи» в войсках с недавних пор стали менять на новые системы — «Торнадо-Г» и «Торнадо-С» соответственно. Они мало отличаются внешне от своих предшественников, однако существенно превосходят их по своим боевым возможностям.

Обе системы оснащены новейшей аппаратурой бортового управления и связи, автоматизированной системой управления наведением и огнем, навигационными системами ГЛОНАСС. Комплексы получили новые реактивные снаряды. «Торнадо-Г» может вести огонь кассетными боеприпасами с кумулятивно-осколочной частью. Ее самоприцеливающиеся поражающие элементы способны эффективно выводить из строя бронетехнику.

«Торнадо-С», в свою очередь, оснащен системой автономной коррекции траектории полета реактивных снарядов по углам тангажа и рысканья, осуществляемой по сигналам системы управления газодинамическими устройствами. Проще говоря, оружие, создаваемое как средство поражения площадных целей, стало высокоточным и может эффективно уничтожать единичные объекты противника на дальности до 120 километров. По оценкам экспертов Международного института стратегических исследований (IISS), опубликованным в докладе The Military Balance за 2017 год, «Торнадо-С» по всем показателям превосходит РСЗО, стоящие на вооружении стран НАТО.

220 мм. реактивный снаряд 9М59 предназначен для дистанционного минирования местности противотанковыми минами ПТМ-3, находящимися в кассетной боевой части снаряда в количестве 9 штук.

Кассетная боевая часть снаряда 9М59 имеет индекс 9Н524. Масса боевой части 89.5кг. Мины размещаются в боевой части в три яруса по три мины в ярусе. Всего девять мин.

На снимке справа боевая часть снаряда в разрезе.

Читать еще:  Ручная граната M67 (США)

На нисходящей части траектории полета снаряда происходит отделение головной части и мины пиропатроном выталкиваются из корпуса. При этом начинается процесс перевода мин в боевое положение, который заканчивается через 90-100 секунд после касания мины поверхности. Эллипс рассеивания мин одного залпа из 16 снарядов имеет площадь 250 гектар. Если привести это к окружности, то ее диаметр будет 1262 метра. Среднеквадратичное расстояние между соседними минами составит 52 метра. Таким образом, для создания минного поля нормальной плотности вполне достаточно двух залпов в одну точку прицеливания.

Время боевой работы мин ПТМ-3 составляет 24 часа, после чего мины самоликвидируются подрывом. Самоликвидация начинается через 16 часов после приведения мин в боевое положение ( не более 5% мин) и заканчивается не позднее, чем через 24 часа (100% мин). Мины неисправные, не пришедшиеся по каким либо причинам в боевое положение, оказавшиеся в неверном (не горизонтальном) положении также самоликвидируются в эти же сроки. При падении напряжения источника питания ниже допустимого самоликвидация происходит также в пределах 24 часов. Мины, оказавшиеся после приведения в боевое положения в магнитном поле пороговой и выше величины ( в непосредственно близости от танков, машин, на металлических конструкциях, изделиях и т.п.). взрываются немедленно.

На снимке противотанковая мина ПТМ-3 (ее учебно-имитационный вариант УПТМ-3, отличающийся от боевой мины только содержимым — вместо взрывчатого вещества пиротехническая смесь, дающая при срабатывании вместо взрыва облако дыма оранжевого цвета).

Безопасное расстояние для своих войск с момента начала самоликвидации мин 250-300 метров от крайней мины минного поля.

Мины ПТМ-3 надежно уничтожаются минным тралом ЭМТ. Тралы типа КМТ-5М, КМТ-7 могут провоцировать взрыв мины, но т.к. данные тралы, также, как и тралы типов КМТ-4, КМТ-6, КМТ-10, не оснащенные дополнительно тралами ЭМТ, не предназначены для траления мин с магнитными взрывателями, то подобные испытания не проводились.
Более подробные сведения о мине ПТМ-3 см. в статье «Противотанковая мина ПТМ-3».

Тактико-технические характеристики снаряда 9М59

Тип снаряда.реактивный, управляемый
Артсистема, применяющая снаряды.РСЗО 9К57 «Ураган»
Калибр снаряда.220 мм.
Длина снаряда.517.8 см.
Масса снаряда.271 кг.
Индекс кассетной боевой части.9Н524
Тип боевой части.кассетная
Снаряжение боевой части .9 противотанковых мин типа ПТМ-3
Масса боевой части.89.5 кг.
Максимальная дальность стрельбы.35 км.
Минимальная дальность стрельбы.10к м.
Площадь минирования одним залпом БМ (16 снарядов).250 гектар

Реактивные снаряды 9М59 применяются реактивной системой залпового огня (РСЗО) 9К57 «Ураган». Сама система была разработана на Пермском орудийном заводе (завод №172) и принята на вооружение в Советской Армии в 1976 году. Снаряд 9М59 разработан в ГНПП «Сплав» в 1989 г., главный конструктор Г.А.Денежкин.

К настоящему времени для Урагана разработаны снаряды различных типов -9М27Ф (с моноблочной фугасной боевой частью), 9М27К (с 30 осколочно-фугасными кассетными элементами), 9М27К2 ( с 24 противотанковыми минами ПТМ-1), 9М27К3 (с 312 противопехотными минами) и 9М59 (с 9 противотанковыми минами ПТМ-3). Кроме того, имеются снаряды с 4 зажигательными элементами и термобарические ( боеприпас объемного взрыва).

Боевая машина системы 9К57 «Ураган» имеет индекс 9П140. Это модифицированный автомобиль ЗиЛ-135ЛМ (БАЗ-135ЛМ). Полная масса заряженной машины 20.2 тонны. Машина имеет два двигателя ЗиЛ-175Я мощностью по 180 л.с. каждый. Скорость до 60 км/час., запас хода по топливу 550 км. Расчет 4 чел.(командир ПУ, наводчик, механик-водитель, заряжающий). Габариты машины в походном положении 9.63х2.8х3.23 метров. В боевом положении габариты 10.83х3.04х5.34 метров.
Пусковая установка состоит из 16 направляющих трубного типа. Время полного залпа 8-20 секунд. Минимальная дальность стрельбы 10 км., максимальная 35 км. Время перезарядки установки с помощью транспортно-заряжающей машины 9Т452 15 минут. Авиатранспортабельность пусковой установки и транспортно-заряжающей машины — самолеты АН-22 и Ил-76.

В комплект установки 9К57 «Ураган» входят — пусковая установка 9П140 и транспортно-заряжающая машина 9Т452 ( на базе той же ЗиЛ-135ЛМ (БАЗ-135ЛМ)).

На снимке: транспортно-заряжающая машина 9Т452. Расчет машины 2 человека (старший механик-водитель и механик- водитель-крановщик). Эта машина перевозит 16 снарядов и силами своего расчета плюс расчет пусковой установки перезаряжает пусковую установку за 15 минут.

Warning! The text in the English, shown belowis not translation from Russian. The information is in English taken from a site WWW.ARMY-TECHOLIGY.COM.

URAGAN 9K57 MULTIPLE LAUNCH ROCKET SYSTEM, RUSSIA

The Uragan or Hurricane 9K57 is a 16 round 220 mm multiple launch rocket system manufactured by the Splav State Research and Production Association, Tula, Russia. Splav also produce the Smerch, Grad and Prima MLRS. The mission of the launcher is to defeat troops and combat materiel in concentrated areas and also to remotely lay anti-tank area denial mines in a combat zone at distances of 10 to 35 km. The system, which is in service with the Russian Army and has also been exported, has been battle proven. The Uragan has a reputation for high reliability, simplicity and speed of operation and maintenance and a short salvo time.

LAUNCHER
The launcher assembly is mounted on an 8×8 truck chassis. The launchers are arranged in two layers of six tubes with a layer of four tubes on the top. The launcher can rotate through 240 degrees. In order to fire, four stabilising jacks on the chassis are used, one on either side of the vehicle and two at the back. The maximum rate of fire is two rounds per second. The launchers are lowered and rotated to one side for reloading. Another truck carrying 16 rockets for reloading is equipped with a reloading arm. A rammer is used to reload the launch tubes. The 9K57 Uragan uses a range of rocket projectiles: the 9M27F rocket projectile fitted with the HE-Frag warhead, and the rocket projectiles 9M27K, 9M59, and 9M27K2.

9M59 ROCKET PROJECTILE
The 9M59 rocket projectile is equipped with a cluster warhead fitted with antitank mines and is for remote mine laying in front of enemy combat materiel units located in the battle zone and in concentrated areas. The 220 mm calibre 9M59 is a 270 kg rocket projectile of length 5,178 mm, armed with an 89.5 kg warhead. Each projectile carries 9 mines. The salvo of one launch vehicle is capable of laying a mine dispersion area of 250 hectares.

ANTI-TANK MINES
The 5 kg antitank mines destroy the armoured vehicles from below. The mines are armed with a proximity fuse and directional 1.85 kg explosive charge with high armour-piercing ability. The mines have a self destruct time of 16 to 24 hours.

Источники и литература

1. Стенд Пермского орудийного завода (№ 172).
2.Широкорад А.Б. Отечественные минометы и реактивная артиллерия. Минск Харвест. Москва АСТ. 2000г.
3.Сайт WWW.ARMY-TECHOLIGY.COM

Заметки на полях. По состоянию на 2003 год в США имеется подобная РСЗО. Это MLRS, однако сведений о том, что в боекомплекте MLRS имеются снаряды для дистанционного минирования, не имеется.
Ранее в советской военной литературе упоминалось о наличии таких боеприпасов, но в состав семейства систем дистанционного минирования FASCAM, подробно описанного в Полевом Уставе FM 20-32 ни одна из американских РСЗО не входит и концепция применения РСЗО для дистанционного минирования в Полевом Уставе FM 5-102 не рассматривается. Для дистанционного минирования на большие дальности (свыше 20 км.) предусматриваются исключительно авиационные системы (Air Volcano и Gator).

220 мм. реактивный снаряд 9М27К2 предназначен для дистанционного минирования местности противотанковыми минами ПТМ-1, находящимися в кассетной боевой части снаряда в количестве 24 штук.

Кассетная боевая часть имеет индекс 9Н128К2. Разработана в ГНПП «Сплав» в 1980г., главный конструктор А.Н.Ганичев. Вес боевой части 89.5 кг .Мины размещаются в боевой части в три яруса по восемь мин в ярусе.

На нисходящей части траектории полета снаряда происходит отделение головной части и мины пиропатроном выталкиваются из корпуса. При этом начинается процесс перевода мин в боевое положение, который заканчивается через 60-100 секунд после касания мины поверхности.
Эллипс рассеивания мин одного залпа из 16 снарядов имеет площадь 150 гектар. Если привести это к окружности, то ее диаметр будет 975 метров. Среднеквадратичное расстояние между соседними минами составит 23-24 метра. Таким образом, для создания минного поля нормальной плотности вполне достаточно двух-трех залпов в одну точку прицеливания.

Время боевой работы мин ПТМ-1 составляет 3-40 часов, что зависит от температуры окружающей среды (наименьшее время работы при 50 градусах тепла, наибольшее при 30 градусах мороза), после чего мины самоликвидируются подрывом. Мины неисправные, не приведшиеся по каким либо причинам в боевое положение, оказавшиеся в неверном (не горизонтальном) положении также самоликвидируются в эти же сроки.

На снимке справа противотанковая мина ПТМ-1

Безопасное расстояние для своих войск с момента начала самоликвидации мин 250-300 метров от крайней мины минного поля.

Мины ПТМ-1 надежно уничтожаются минным тралами КМТ-5М, КМТ-7. Тралы типа КМТ-4, КМТ-6, КМТ-10 уверенно удаляют мины ПТМ-1 с колейного пространства.

Более подробные сведения о мине ПТМ-1 см. в статье «Противотанковая мина ПТМ-1».

Тактико-технические характеристики снаряда 9М27К2

Тип снаряда.реактивный, управляемый
Артсистема, применяющая снаряды.РСЗО 9К57 «Ураган»
Калибр снаряда.220 мм.
Длина снаряда.517.8 см.
Масса снаряда.270 кг.
Индекс боевой части.9Н128К2
Масса боевой части.89.5 кг.
Тип боевой части.кассетная
Снаряжение боевой части.24 противотанковые мины типа ПТМ-1
Максимальная дальность полета.35км.
Минимальная дальность стрельбы.10км.
Площадь минирования одним залпом БМ (16 снарядов).150 гектар

Реактивные снаряды 9М27К2 применяются реактивной системой залпового огня (РСЗО) 9К57 «Ураган». Сама система была разработана на Пермском орудийном заводе (завод №172)и принята на вооружение в Советской Армии в 1976 году. Кассетная боевая часть 9Н128К2 снаряда 9М27К2 разработана в ГНПП «Сплав» в 1980 г., главный конструктор А.Н.Ганичев.

К настоящему времени для Урагана разработаны снаряды различных типов -9М27Ф (с моноблочной фугасной боевой частью), 9М27К (с 30 осколочно-фугасными кассетными элементами), 9М27К2 ( с 24 противотанковыми минами ПТМ-1), 9М27К3 ( с 312 противопехотными минами) и 9М59 (с 9 противотанковыми минами ПТМ-3). Кроме того, имеются снаряды с 4 зажигательными элементами и термобарические ( боеприпас объемного взрыва).

Читать еще:  Ручная граната Ф-1 с запалом Ковешникова (СССР)

Боевая машина системы 9К57 «Ураган» имеет индекс 9П140. Это модифицированный автомобиль ЗиЛ-135ЛМ (БАЗ-135ЛМ). Полная масса заряженной машины 20.2 тонны. Машина имеет два двигателя ЗиЛ-175Я мощностью по 180 л.с. каждый. Скорость до 60 км/час., запас хода по топливу 550 км. Расчет 4 чел.(командир ПУ, наводчик, механик-водитель, заряжающий). габариты машины в походном положении 9.63х2.8х3.23 метров. В боевом положении габариты 10.83х3.04х5.34 метров.
Пусковая установка состоит из 16 направляющих трубного типа. Время полного залпа 8-20 секунд. Минимальная дальность стрельбы 10 км., максимальная 35 км. Время перезарядки установки с помощью транспортно-заряжающей машины 9Т452 15 минут. Авиатранспортабельность пусковой установки и транспортно-заряжающей машины — самолеты АН-22 и Ил-76.

В комплект установки 9К57 «Ураган» входят — пусковая установка 9П140 и транспортно-заряжающая машина 9Т452 ( на базе той же ЗиЛ-135ЛМ (БАЗ-135ЛМ)).

На снимке справа: транспортно-заряжающая машина 9Т452. Расчет машины 2 человека (старший механик-водитель и механик- водитель-крановщик). Эта машина перевозит 16 снарядов и силами своего расчета плюс расчет пусковой установки перезаряжает пусковую установку за 15 минут.

Warning! The text in the English, shown belowis not translation from Russian. The information is in English taken from a site WWW.ARMY-TECHOLIGY.COM.

URAGAN 9K57 MULTIPLE LAUNCH ROCKET SYSTEM, RUSSIA

The Uragan or Hurricane 9K57 is a 16 round 220 mm multiple launch rocket system manufactured by the Splav State Research and Production Association, Tula, Russia. Splav also produce the Smerch, Grad and Prima MLRS. The mission of the launcher is to defeat troops and combat materiel in concentrated areas and also to remotely lay anti-tank area denial mines in a combat zone at distances of 10 to 35 km. The system, which is in service with the Russian Army and has also been exported, has been battle proven. The Uragan has a reputation for high reliability, simplicity and speed of operation and maintenance and a short salvo time.

LAUNCHER
The launcher assembly is mounted on an 8×8 truck chassis. The launchers are arranged in two layers of six tubes with a layer of four tubes on the top. The launcher can rotate through 240 degrees. In order to fire, four stabilising jacks on the chassis are used, one on either side of the vehicle and two at the back. The maximum rate of fire is two rounds per second. The launchers are lowered and rotated to one side for reloading. Another truck carrying 16 rockets for reloading is equipped with a reloading arm. A rammer is used to reload the launch tubes. The 9K57 Uragan uses a range of rocket projectiles: the 9M27F rocket projectile fitted with the HE-Frag warhead, and the rocket projectiles 9M27K, 9M59, and 9M27K2.

9M27K2 ROCKET PROJECTILE
The 9M27K2 rocket projectile has a 89.5 kg cluster warhead fitted with 24 antitank mines and is for remote mine laying in front of enemy combat units on the battle front and in concentrated areas. The 220 mm calibre 9M27K2 rocket has a weight of 270 kg and length 5178 mm. One salvo of the launch vehicle creates a mine dispersion area of more than 150 hectares.

PTM-1 HE TANK DISABLING MINE
The PTM-1 HE tank-disabling pressure-action mine is designed to destroy tank tracks rather than to pierce the armour of the tank. The 1.5 kg mines are armed with a 1.1 high explosive charge type PW-12S. The self-destruction time of the PTM—1 is 3 to 40 hours.

Источники и литература

1. Стенд Пермского орудийного завода (№ 172).
2. Широкорад А.Б. Отечественные минометы и реактивная артиллерия. Минск Харвест. Москва АСТ. 2000г.
3. Сайт WWW.ARMY-TECHOLIGY.COM

Заметки на полях. По состоянию на 2003 год в США имеется подобная РСЗО. Это MLRS, однако сведений о том, что в боекомплекте MLRS имеются снаряды для дистанционного минирования, не имеется.
Ранее в советской военной литературе упоминалось о наличии таких боеприпасов, но в состав семейства систем дистанционного минирования FASCAM, подробно описанного в Полевом Уставе FM 20-32 ни одна из американских РСЗО не входит и концепция применения РСЗО для дистанционного минирования в Полевом Уставе FM 5-102 не рассматривается. Для дистанционного минирования на большие дальности (свыше 20 км.) предусматриваются исключительно авиационные системы (Air Volcano и Gator).

Сведения о модернизации

Как мы уже говорили, в 1989 году была проведена модернизация системы. В ходе ее была заменена практически вся электронная и радионавигационная «начинка» всего комплекса:

  • Добавлена возможность высокоскоростного обмена тактическими данными со штабами и другими дивизионами «Смерчей», причем информация зашифрована и жестко защищена от постороннего вмешательства.
  • Автономная система привязки к топографическим характеристикам местности и отображение этой информации на электронных дисплеях в режиме реального времени.
  • Автоматический расчет полетного задания и его ввод.
  • Возможность полной подготовки установки к стрельбе, включая развертывание и прицеливание, без необходимости выхода личного состава из кабины.

Шквал огня и стали. Чем опасны потомки советской «Катюши»

МОСКВА, 14 авг — РИА Новости, Андрей Коц. До конца текущего десятилетия новейшие реактивные системы залпового огня «Торнадо-С» должны будут полностью заменить в Вооруженных силах России проверенные временем и реальной войной РСЗО «Смерч». Первые машины этого типа уже начали поступать в армию в 2017 году. Со временем они должны стать основой ударной мощи реактивных артиллерийских бригад Сухопутных войск.

Сын «Катюши»

Первым послевоенным сыном «Катюши» стал «Град» — советская РСЗО БМ-21 калибра 122-мм. Эти машины были появились в войсках в 1963 году и до сих пор стоят на вооружении Ракетных войск и артиллерии (РВиА) ВС России и более чем пятидесяти иностранных государств. Один «Град» способен за 20 секунд выпустить 40 реактивных снарядов и поразить цели на площади в 15-20 гектаров на удалении до 25-30 километров. Основной тип боеприпасов — осколочно-фугасные, кассетные и зажигательные.

Конфликт завершился молниеносно 15 марта 1969 года. В 17:00 командующий войсками Дальневосточного военного округа генерал-полковник Олег Лосик отдал приказ об артиллерийском ударе по Даманскому силами 12 установок «Град» 13-го отдельного реактивного дивизиона. А десять минут спустя в контратаку пошла советская пехота, занявшая Даманский, почти не встречая сопротивления. В результате артналета «Градов» Китай потерял более 800 человек убитыми и больше на остров не покушался.

«Ураган» и «Смерч»

В 1975 году на вооружение Советской армии начали поступать новые, еще более мощные РСЗО — БМ-27 «Ураган». В отличие от «Градов», у этих систем было меньше направляющих (пусковых труб) — шестнадцать против сорока. Однако 220-мм реактивные снаряды с боевой частью весом около 240 килограммов по своей поражающей силе превзошли 122-мм боеприпасы БМ-21. Полный залп одного «Урагана» накрывает площадь в 40 гектаров и может поразить цели на дальности до 35 километров.

Эти реактивные системы залпового огня дебютировали во время войны в Афганистане и сразу показали себя как надежное и мощное оружие. Особенно хорошо себя зарекомендовали термобарические боеприпасы 9М51, буквально выжигающие кислород в зоне поражения горючим аэрозольным облаком. Такими снарядами артиллерия Ограниченного контингента советских войск (ОКСВ) обильно «засеивала» горные ущелья, через которые боевики-душманы водили караваны с оружием и боеприпасами.

Кроме того, «Ураганы» применялись в обеих чеченских войнах, во время пятидневной войны с Грузией в августе 2008 года, а также в Сирии. Этими РСЗО сирийские войска обстреливали позиции террористов на окраинах Пальмиры.

Задел на будущее

Несмотря на свои выдающиеся характеристики, все российские РСЗО были разработаны еще в СССР и с годами морально устаревают. Однако в России реализуется масштабная программа по модернизации реактивной артиллерии. В частности, «Грады» и «Смерчи» в войсках с недавних пор стали менять на новые системы — «Торнадо-Г» и «Торнадо-С» соответственно. Они мало отличаются внешне от своих предшественников, однако существенно превосходят их по своим боевым возможностям.

Обе системы оснащены новейшей аппаратурой бортового управления и связи, автоматизированной системой управления наведением и огнем, навигационными системами ГЛОНАСС. Комплексы получили новые реактивные снаряды. «Торнадо-Г» может вести огонь кассетными боеприпасами с кумулятивно-осколочной частью. Ее самоприцеливающиеся поражающие элементы способны эффективно выводить из строя бронетехнику.

«Торнадо-С», в свою очередь, оснащен системой автономной коррекции траектории полета реактивных снарядов по углам тангажа и рысканья, осуществляемой по сигналам системы управления газодинамическими устройствами. Проще говоря, оружие, создаваемое как средство поражения площадных целей, стало высокоточным и может эффективно уничтожать единичные объекты противника на дальности до 120 километров. По оценкам экспертов Международного института стратегических исследований (IISS), опубликованным в докладе The Military Balance за 2017 год, «Торнадо-С» по всем показателям превосходит РСЗО, стоящие на вооружении стран НАТО.

Заслуженная популярность

Следующая разработка российских оружейников — ТОС-1А «Солнцепек», улучшенная версия «Буратино». У нее в обойме уже не 30, а 24 термобарических снаряда, причем дальность стрельбы увеличена до шести километров.

На залп полным боезапасом экипажу требуется всего шесть секунд. Более двух тонн термобарической смеси равномерно распределяется на площади до 40 тысяч квадратных метров. Все действия по наведению на цель, приданию необходимого угла возвышения экипаж производит не выходя из машины — с помощью прицела и следящих силовых приводов. «Солнцепек» успешно применяли в Сирии по скоплениям живой силы противника, укрепленным командным пунктам и позициям огневых средств боевиков. Термобарические боеприпасы с легкостью разрушали здания, подвалы, уничтожали врытые в землю орудия.

Тяжелые огнеметные системы стоят на вооружении практически всех подразделений радиационной, химической и биологической защиты Сухопутных войск. О растущей популярности ТОС говорит и то, что основной производитель реактивных снарядов для них (научно-производственное объединение «Сплав») в 2017-м увеличил поставки почти в девять раз.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
