Боевая машина десанта БМД-3 (СССР)

Советская/российская боевая гусеничная плавающая машина, авиадесантируемая парашютным, парашютно-реактивным или посадочным способом. БМД-3 предназначена для транспортировки личного состава воздушно-десантных войск, повышения его мобильности, вооружённости и защищённости на поле боя.

Принята на вооружение в 1990 г.

История создания

Работы по созданию БМД-3 были начаты параллельно с разработкой БМП-3. Однако, результаты разработки показали, что масса БМП-3 со средствами десантирования значительно превысит 20 тонн, таким образом самолёт Ил-76М сможет поднять на борт только одну боевую машину. Поэтому в начале 1980-х годов были открыты работы по созданию облика боевой машины десанта. В ходе проектирования рассматривались два варианта БМД-3. Первый предполагал машину с комплексом вооружения из 100-мм орудия 2А70 спаренного с 30-мм малокалиберной автоматической пушкой 2А72. Расчётная масса такой БМД составляла 18 тонн. Второй вариант предполагал использование боевого модуля с 30-мм автоматической пушкой 2А42. Таким образом загрузка самолёта Ил-76М составляла либо 2 БМД массой 18 тонн, либо 3 БМД массой 12,5 тонн. Проведённые впоследствии научно-исследовательские работы доказали, что при втором варианте задачи БМД выполняются намного эффективнее. На основании полученного опыта и по результатам исследований 20 мая 1983 года постановлением Совета министров СССР и ЦК КПСС № 451-159 официально была открыта ОКР под шифром «Бахча». Работы предусматривали разработку боевой машины десанта массой 12,5 тонн. Головным разработчиком был назначен Волгоградский тракторный завод.

Через месяц после выхода постановления было согласовано тактико-техническое задание на новую БМД, а также завершён этап технического проекта. При разработке новой БМД был использован опыт, полученный в ходе выполнения работ по БМД-1 и лёгкому танку «Объект 934». К 1985 году были изготовлены и завершили приёмо-сдаточные испытания три опытных образца новой БМД. По результатам испытаний выявилось, что все образцы превышали допустимую массу на 190—290 кг, ходовая машины давала многочисленные сбои в работе, однако благодаря оперативной работе конструкторского бюро ВгТЗ большинство недостатков было устранено и в мае 1986 года опытные БМД завершили предварительные испытания.

В 1986 году Волгоградский тракторный завод изготовил ещё 3 опытных образца, которые были направлены на Государственные испытания. Новые образцы превысили допустимую массу на 400 кг, так как были изготовлены с учётом мероприятий по повышению надёжности узлов ходовой части. Государственные испытания БМД проходили в период с 27 октября 1986 года по 27 октября 1987 года. По результатам испытаний две из трёх машин были доработаны и отправлены на контрольные испытания в различных климатических зонах. Испытания проводились в период с 10 июля по 19 ноября 1988 года. Результат испытаний по теме «Бахча» был оценён как положительный. Машина в целом соответствовала предъявляемым тактико-техническим требованиям, поэтому 10 февраля 1990 года боевая машина «Объект 950» была принята на вооружение СССР под обозначением БМД-3.

Описание конструкции

Благодаря двухканальному прицелу вести огонь из пушки и спаренного с ней 7,62-мм пулемёта может как наводчик-оператор, так и командир машины. На машине установлен стабилизированный комбинированный дневной и ночной (активный-пассивный) перископический прицел.
В БМД-3 установлены индивидуальные универсальные сиденья для всего боевого расчёта (7 человек), которые крепятся не к днищу, а к крыше корпуса, это повышает защиту расчёта машины от мин и фугасов.
Имеется защита от оружия массового поражения.
Боекомплект, шт.:
-30-мм выстрелы к пушке 2А42 (500)
-патроны калибра 7,62 мм (2000)
-ПТУР «Конкурс» (4)
-выстрелы к гранатомёту АГС-17 (290)
-патроны калибра 5,45 мм (2160)
-Авиатранспортирование: Ил-76, Ан-22, Ан-124, Ми-26
-Авиадесантирование: Ил-76, Ан-22

Характеристики

-Боевая масса, т: 12,9..13,2
-Экипаж, чел.: 2
-Десант, чел.: 5
-Размеры:
-Длина корпуса, мм: 6000
-Длина с пушкой вперёд, мм: 6360
-Ширина корпуса, мм: 3114
-Высота, мм: 2170..2450
-База, мм: 3200
-Колея, мм: 2744
-Клиренс, мм: 130..530
Бронирование:
-Тип брони: противопульная. Башня из стали, корпус из алюминиевой брони
Вооружение:
-Калибр и марка пушки: 30-мм 2А42
-Тип пушки: нарезная малокалиберная автоматическая пушка
-Боекомплект пушки: 500+360
-Углы ВН, град.: -5..+75
-Углы ГН, град.: 360
-Дальность стрельбы, км: до 4
-Прицелы: БПК-2-42, 1ПЗ-3, ПЗУ-5, ППБ-2-2
-Пулемёты: 1 х 7,62-мм ПКТ 1 х 5,45-мм РПКС-74
-Другое вооружение: 1 х АГС-17 «Пламя» 1 х ПУ ПТРК 9М111 «Фагот»/9М113 «Конкурс»
Подвижность:
-Тип двигателя: Марка: 2В-06-2 Тип: дизельный с наддувом Объём: 16950 куб.см Конфигурация: Оппозитный-6 Цилиндров: 6 Расход топлива при смешанном цикле: 136..164 л/100 км Расход топлива на трассе: 90 л/100 км Охлаждение: жидкостное Тактность (число тактов): 4 Порядок работы цилиндров: 1л-3п-2л- -1п-3л-2п Рекомендованное топливо: ДЛ, ДЗ, ДА, ТС-1, Т-2, А-72, А-76, АИ-93 Мощность двигателя, л. с.: 450
-Скорость по шоссе, км/ч: 70..71
-Скорость по пересечённой местности, км/ч: 10 на плаву
-Запас хода по шоссе, км: 500
-Запас хода по пересечённой местности, км: 275..330
-Удельная мощность, л. с./т: 24,3
-Тип подвески: независимая, индивидуальная пневматическая
-Удельное давление на грунт, кг/кв.см.: 0,32..0,48
-Преодолеваемый подъём, град.: 35
-Преодолеваемая стенка, м: 0,8
-Преодолеваемый ров, м: 1,5
-Преодолеваемый брод, м: плавает

Россия

На сегодня Воздушно-десантные войска России по праву считаются самыми мощными и многочисленными в мире. Такого «ассортимента» авиадесантируемой техники больше нет ни у одного государства. «Рабочими лошадками» ВДВ заслуженно считаются боевые машины десанта. Самые современные из них — БМД-4М — продолжают поступать в войска на замену устаревающим БМД-1 и БМД-2. Эти 13-тонные машины максимально унифицированы с пехотными БМП-3 и могут похвастаться солидным арсеналом.

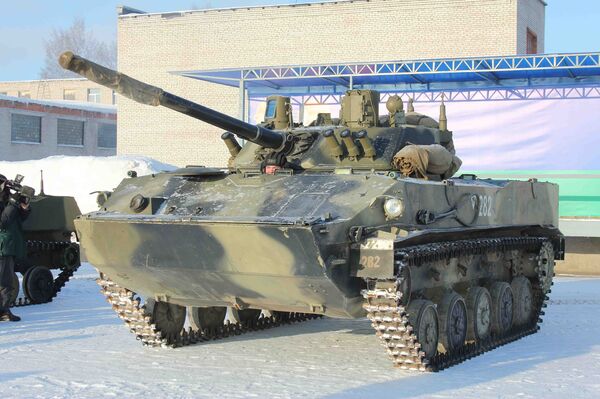

Каждый «крылатый танк» вооружен 100-миллиметровым орудием, 30-миллиметровой скорострельной автоматической пушкой, 7,62-миллиметровым пулеметом ПКТМ и четырьмя противотанковыми управляемыми ракетами «Аркан». Экипаж «четверки» состоит из трех человек, в десантном отсеке могут разместиться еще шестеро. В состав боевого модуля входит автоматическая система управления огнем и система стабилизации вооружения в двух плоскостях. Это позволяет вести прицельный огонь на ходу. На машине установлены тепловизор, прицел ночного видения, лазерный дальномер, средства сопровождения цели.

Все эти машины, а также бронетехника, созданная на их основе, могут десантироваться с высот от 400 до 1500 метров, как с экипажем, так и без. Выброска «брони» осуществляется с самолетов Ан-12, Ан-22 и Ил-76 на скорости около 300-350 километров в час. После приземления экипажи приводят свои машины в полную боевую готовность за считаные минуты — для этого достаточно лишь отшвартовать бронетехнику от парашютно-десантной системы.

Американские десантники на сегодняшний день умеют сбрасывать с парашютом только легкие бронеавтомобили вроде 2,6-тонных Humvee, 960-килограммовых LSV и 6,4-тонных L-ATV, а также 105-миллиметровые буксируемые гаубицы M119 британского производства. Техника обычно намертво крепится на специальных платформах-паллетах с парашютной системой, которые буквально «выкатываются» с рамп самолетов C-17 и C-130 в воздух (для этого на полу грузовых отсеков есть специальные «колесики»). Тяжеловооруженной «брони», пригодной к десантированию, в США нет с 1997 года, когда из эксплуатации были выведены легкие танки M551 Sheridan.

Читать еще:  Командно-штабная машина БМП-1КШ "Поток-2" (СССР)

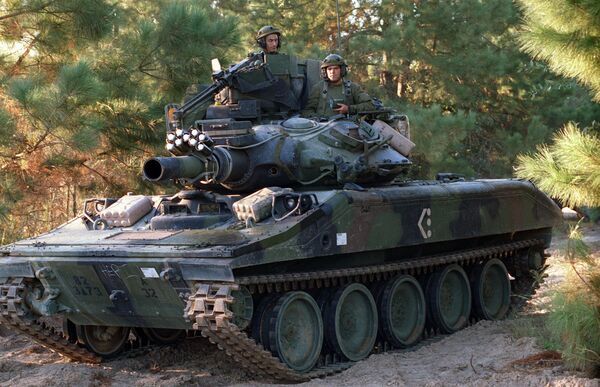

Эти 15-тонные боевые машины производились с 1966 по 1970 год. В них был воплощен ряд новейших для того времени конструкторских решений: корпус из алюминиевой брони, широкое применение пластмасс, 152-миллиметровая пушка-пусковая установка, способная вести огонь управляемой ракетой «Шилейла», и ряд других. «Шериданы» воевали во Вьетнаме, где зарекомендовали себя с хорошей стороны — малый вес позволял транспортировать их с помощью вертолетов, а мощное орудие хорошо справлялось с укрепленными огневыми точками северовьетнамских партизан. Впрочем, по своему прямому назначению — в качестве машины, десантируемой парашютным способом, — этот танк американской армии так и не пригодился.

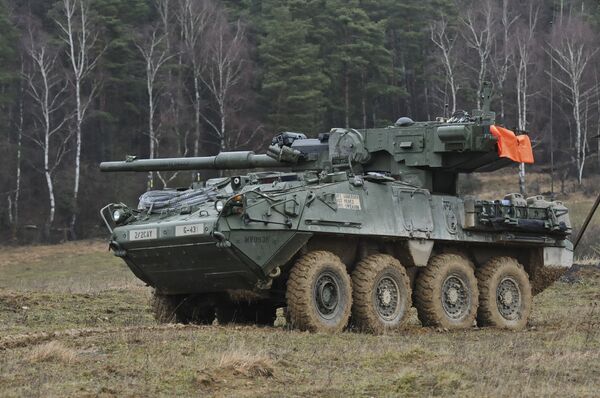

В качестве потенциальной замены «Шеридану» командование сухопутных войск США рассматривало боевую машину Stryker Mobile Gun System (MGS) от концерна General Dynamics Land Systems (GDLS). Этот колесный танк, вооруженный 105-миллиметровым орудием, весит около 18 тонн и может быть модифицирован для десантирования. Впрочем, американским ответом БМД-4 он вряд ли станет. В 2016 году GDLS представил прототип-демонстратор легкого танка Griffin, на основе которого в настоящее время создается новая авиадесантируемая платформа.

Технические характеристики БМД-1 первых годов выпуска

  • Экипаж — 2 человека, десант — 5 человек.
  • Боевая масса — 7,2 т.
  • Длина — 5,4 м, ширина — 2,63 м, высота — 1,97 м, клиренс — 100-450 мм.
  • Вооружение: 73-мм гладкоствольное орудие, боекомплект — 40 снарядов. Три 7,62-мм пулемета, боекомплект — 4000 патронов. ПТУРС «Малютка» — 3 шт.
  • Толщина брони: 10-13 мм.
  • Двигатель дизельный, мощность — 240 л.с.
  • Максимальная скорость движения по шоссе — 60 км/ч, на плаву — 10 км/ч.
  • Запас хода по шоссе — 500 км.
  • Преодолеваемые препятствия: стенка — 0,7 м, ров — 2,5 м.

Советская боевая машина десанта (БМД-1) долгое время состояла на вооружении ВДВ СССР. Небольшое количество машин разных модификаций продолжает находиться на вооружении ВДВ Российской Федерации и стран СНГ. Опыт боевого применения БМД-1 — боевые действия советских подразделений ВДВ в составе ограниченного контингента СА в Республике Афганистан (1979-1989 годы). Машина поставлялась в ограниченном количестве за рубеж. Некоторое количество БМД-1 приняло участие в различных вооруженных конфликтах XX века.

Фото БМД-1

Боевая машина десанта БМД-3

Боевая машина десанта нового поколения. Предназначена для оснащения как парашютных частей, так и морской пехоты. Разработана в СКБ ВгТЗ. Принята на вооружение и запущена в серийное производство на ВгТЗ в 1990 году.

СЕРИЙНАЯ МОДИФИКАЦИЯ:
корпус сварной, выполнен из высокопрочного слоимого алюминиевого сплава. В целях повышения противоминной стойкости сиденья боевого расчета крепятся к крыше боевого отделения. В верхнем лобовом листе корпуса размещены две шаровые установки: одна -для гранатомета АГС-17, вторая – для ручного пулемета РПКС-74. Двухместная башня с вооружением заимствована у БМП-2. Подвеска гидропневматическая, переменный клиренс. Движение на плаву-с помощью двух водометных движителей. Машина может транспортироваться всеми типами самолетов военно-транспортной авиации и десантироваться при помощи многокупольной парашютной бесплатформенной системы ПБС-950 с полным боевым расчетом, размещенным внутри.

БМД-3 поступала на вооружение Российской Армии. На экспорт не поставлялась, в боевых действиях участия не принимала.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БМД-3

БОЕВАЯ МАССА, т: 12,9.
ЭКИПАЖ, чел.: 2.
ДЕСАНТ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм:
длина – 6360,
ширина – 3134,
высота – 2170…2450,
клиренс – 190…590.
ВООРУЖЕНИЕ: 1 автоматическая пушка 2А42 калибра 30 мм, 1 ПУ комплекса 9П135М для ПТУР 9М113 , 1 автоматический гранатомет АГС-17 “Пламя”, 1 пулемет ПКТ калибра 7,62 мм, 1 пулемет РПКС-74 калибра 5,45 мм, 6 дымовых гранатометов системы 902В “Туча”.
БОЕКОМПЛЕКТ: 860 выстрелов (500 – в лентах, 360 – в укладке) калибра 30 мм, 4 ПТУР, 551 выстрел к гранатомету АГС-17 (290 – в лентах, 261 – в укладке), 2000 патронов калибра 7,62 мм, 2325 патронов калибра 5,45 мм.
СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной электромеханический 2Э36-5.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный комбинированный (дневной, активно-пассивный ночной) прицел БПК-1-42.
БРОНИРОВАНИЕ, мм: противопульное.
ДВИГАТЕЛЬ: 2В-06-2, 6-цилиндровый многотопливный дизель с турбонаддувом и с жидкостным охлаждением; мощность 450 л.с.(331 кВт).
ТРАНСМИССИЯ: гидромеханическая (с гидротрансформатором), полностью реверсивная, с фрикционным переключением передач и гидрообъемным механизмом поворота.
ХОДОВАЯ ЧАСТЬ: пять одинарных обрезиненных опорных катков на борт, четыре одинарных обрезиненных поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная гидропневматическая; гусеницы с РМШ и асфальтоходными башмаками.
СКОРОСТЬ МАКС., км/ч: по шоссе – 70, на плаву – 10.
ЗАПАС ХОДА, км: 500.
СРЕДСТВА СВЯЗИ: радиостанция Р-173, переговорное устройство Р-174.

Советская/российская боевая гусеничная плавающая машина, авиадесантируемая парашютным, парашютно-реактивным или посадочным способом. БМД-3 предназначена для транспортировки личного состава воздушно-десантных войск, повышения его мобильности, вооружённости и защищённости на поле боя.

Принята на вооружение в 1990 г.

История создания

Работы по созданию БМД-3 были начаты параллельно с разработкой БМП-3. Однако, результаты разработки показали, что масса БМП-3 со средствами десантирования значительно превысит 20 тонн, таким образом самолёт Ил-76М сможет поднять на борт только одну боевую машину. Поэтому в начале 1980-х годов были открыты работы по созданию облика боевой машины десанта. В ходе проектирования рассматривались два варианта БМД-3. Первый предполагал машину с комплексом вооружения из 100-мм орудия 2А70 спаренного с 30-мм малокалиберной автоматической пушкой 2А72. Расчётная масса такой БМД составляла 18 тонн. Второй вариант предполагал использование боевого модуля с 30-мм автоматической пушкой 2А42. Таким образом загрузка самолёта Ил-76М составляла либо 2 БМД массой 18 тонн, либо 3 БМД массой 12,5 тонн. Проведённые впоследствии научно-исследовательские работы доказали, что при втором варианте задачи БМД выполняются намного эффективнее. На основании полученного опыта и по результатам исследований 20 мая 1983 года постановлением Совета министров СССР и ЦК КПСС № 451-159 официально была открыта ОКР под шифром «Бахча». Работы предусматривали разработку боевой машины десанта массой 12,5 тонн. Головным разработчиком был назначен Волгоградский тракторный завод.

Через месяц после выхода постановления было согласовано тактико-техническое задание на новую БМД, а также завершён этап технического проекта. При разработке новой БМД был использован опыт, полученный в ходе выполнения работ по БМД-1 и лёгкому танку «Объект 934». К 1985 году были изготовлены и завершили приёмо-сдаточные испытания три опытных образца новой БМД. По результатам испытаний выявилось, что все образцы превышали допустимую массу на 190—290 кг, ходовая машины давала многочисленные сбои в работе, однако благодаря оперативной работе конструкторского бюро ВгТЗ большинство недостатков было устранено и в мае 1986 года опытные БМД завершили предварительные испытания.

Читать еще:  Боевая машина пехоты KSPz MK-R (4K7FA-SP2-300) (Австрия)

В 1986 году Волгоградский тракторный завод изготовил ещё 3 опытных образца, которые были направлены на Государственные испытания. Новые образцы превысили допустимую массу на 400 кг, так как были изготовлены с учётом мероприятий по повышению надёжности узлов ходовой части. Государственные испытания БМД проходили в период с 27 октября 1986 года по 27 октября 1987 года. По результатам испытаний две из трёх машин были доработаны и отправлены на контрольные испытания в различных климатических зонах. Испытания проводились в период с 10 июля по 19 ноября 1988 года. Результат испытаний по теме «Бахча» был оценён как положительный. Машина в целом соответствовала предъявляемым тактико-техническим требованиям, поэтому 10 февраля 1990 года боевая машина «Объект 950» была принята на вооружение СССР под обозначением БМД-3.

Описание конструкции

Благодаря двухканальному прицелу вести огонь из пушки и спаренного с ней 7,62-мм пулемёта может как наводчик-оператор, так и командир машины. На машине установлен стабилизированный комбинированный дневной и ночной (активный-пассивный) перископический прицел.
В БМД-3 установлены индивидуальные универсальные сиденья для всего боевого расчёта (7 человек), которые крепятся не к днищу, а к крыше корпуса, это повышает защиту расчёта машины от мин и фугасов.
Имеется защита от оружия массового поражения.
Боекомплект, шт.:
-30-мм выстрелы к пушке 2А42 (500)
-патроны калибра 7,62 мм (2000)
-ПТУР «Конкурс» (4)
-выстрелы к гранатомёту АГС-17 (290)
-патроны калибра 5,45 мм (2160)
-Авиатранспортирование: Ил-76, Ан-22, Ан-124, Ми-26
-Авиадесантирование: Ил-76, Ан-22

Характеристики

-Боевая масса, т: 12,9..13,2
-Экипаж, чел.: 2
-Десант, чел.: 5
-Размеры:
-Длина корпуса, мм: 6000
-Длина с пушкой вперёд, мм: 6360
-Ширина корпуса, мм: 3114
-Высота, мм: 2170..2450
-База, мм: 3200
-Колея, мм: 2744
-Клиренс, мм: 130..530
Бронирование:
-Тип брони: противопульная. Башня из стали, корпус из алюминиевой брони
Вооружение:
-Калибр и марка пушки: 30-мм 2А42
-Тип пушки: нарезная малокалиберная автоматическая пушка
-Боекомплект пушки: 500+360
-Углы ВН, град.: -5..+75
-Углы ГН, град.: 360
-Дальность стрельбы, км: до 4
-Прицелы: БПК-2-42, 1ПЗ-3, ПЗУ-5, ППБ-2-2
-Пулемёты: 1 х 7,62-мм ПКТ 1 х 5,45-мм РПКС-74
-Другое вооружение: 1 х АГС-17 «Пламя» 1 х ПУ ПТРК 9М111 «Фагот»/9М113 «Конкурс»
Подвижность:
-Тип двигателя: Марка: 2В-06-2 Тип: дизельный с наддувом Объём: 16950 куб.см Конфигурация: Оппозитный-6 Цилиндров: 6 Расход топлива при смешанном цикле: 136..164 л/100 км Расход топлива на трассе: 90 л/100 км Охлаждение: жидкостное Тактность (число тактов): 4 Порядок работы цилиндров: 1л-3п-2л- -1п-3л-2п Рекомендованное топливо: ДЛ, ДЗ, ДА, ТС-1, Т-2, А-72, А-76, АИ-93 Мощность двигателя, л. с.: 450
-Скорость по шоссе, км/ч: 70..71
-Скорость по пересечённой местности, км/ч: 10 на плаву
-Запас хода по шоссе, км: 500
-Запас хода по пересечённой местности, км: 275..330
-Удельная мощность, л. с./т: 24,3
-Тип подвески: независимая, индивидуальная пневматическая
-Удельное давление на грунт, кг/кв.см.: 0,32..0,48
-Преодолеваемый подъём, град.: 35
-Преодолеваемая стенка, м: 0,8
-Преодолеваемый ров, м: 1,5
-Преодолеваемый брод, м: плавает

Россия

На сегодня Воздушно-десантные войска России по праву считаются самыми мощными и многочисленными в мире. Такого «ассортимента» авиадесантируемой техники больше нет ни у одного государства. «Рабочими лошадками» ВДВ заслуженно считаются боевые машины десанта. Самые современные из них — БМД-4М — продолжают поступать в войска на замену устаревающим БМД-1 и БМД-2. Эти 13-тонные машины максимально унифицированы с пехотными БМП-3 и могут похвастаться солидным арсеналом.

Каждый «крылатый танк» вооружен 100-миллиметровым орудием, 30-миллиметровой скорострельной автоматической пушкой, 7,62-миллиметровым пулеметом ПКТМ и четырьмя противотанковыми управляемыми ракетами «Аркан». Экипаж «четверки» состоит из трех человек, в десантном отсеке могут разместиться еще шестеро. В состав боевого модуля входит автоматическая система управления огнем и система стабилизации вооружения в двух плоскостях. Это позволяет вести прицельный огонь на ходу. На машине установлены тепловизор, прицел ночного видения, лазерный дальномер, средства сопровождения цели.

Все эти машины, а также бронетехника, созданная на их основе, могут десантироваться с высот от 400 до 1500 метров, как с экипажем, так и без. Выброска «брони» осуществляется с самолетов Ан-12, Ан-22 и Ил-76 на скорости около 300-350 километров в час. После приземления экипажи приводят свои машины в полную боевую готовность за считаные минуты — для этого достаточно лишь отшвартовать бронетехнику от парашютно-десантной системы.

Американские десантники на сегодняшний день умеют сбрасывать с парашютом только легкие бронеавтомобили вроде 2,6-тонных Humvee, 960-килограммовых LSV и 6,4-тонных L-ATV, а также 105-миллиметровые буксируемые гаубицы M119 британского производства. Техника обычно намертво крепится на специальных платформах-паллетах с парашютной системой, которые буквально «выкатываются» с рамп самолетов C-17 и C-130 в воздух (для этого на полу грузовых отсеков есть специальные «колесики»). Тяжеловооруженной «брони», пригодной к десантированию, в США нет с 1997 года, когда из эксплуатации были выведены легкие танки M551 Sheridan.

Эти 15-тонные боевые машины производились с 1966 по 1970 год. В них был воплощен ряд новейших для того времени конструкторских решений: корпус из алюминиевой брони, широкое применение пластмасс, 152-миллиметровая пушка-пусковая установка, способная вести огонь управляемой ракетой «Шилейла», и ряд других. «Шериданы» воевали во Вьетнаме, где зарекомендовали себя с хорошей стороны — малый вес позволял транспортировать их с помощью вертолетов, а мощное орудие хорошо справлялось с укрепленными огневыми точками северовьетнамских партизан. Впрочем, по своему прямому назначению — в качестве машины, десантируемой парашютным способом, — этот танк американской армии так и не пригодился.

В качестве потенциальной замены «Шеридану» командование сухопутных войск США рассматривало боевую машину Stryker Mobile Gun System (MGS) от концерна General Dynamics Land Systems (GDLS). Этот колесный танк, вооруженный 105-миллиметровым орудием, весит около 18 тонн и может быть модифицирован для десантирования. Впрочем, американским ответом БМД-4 он вряд ли станет. В 2016 году GDLS представил прототип-демонстратор легкого танка Griffin, на основе которого в настоящее время создается новая авиадесантируемая платформа.

Машины на базе

  • Объект 954
    — опытная бронированная ремонтно-эвакуационная машина
  • Объект 955
    — бронетранспортёр БТР-ДМ «Ракушка»
  • Объект 960
    — боевая машины десанта БМД-4 «Бахча-У»
  • БММ-Д1
    — боевая медицинская машина «Травматизм»
  • БММ-Д3
    — боевая перевязочная машина «Мираж-2002»
  • РХМ-5
    — разведывательная химическая машина «Повозка Д-1»
  • «Армерия»
    — опытный бронированный топливный заправщик
  • «Касательная»
    — опытный унифицированный командный пункт ПВО;

Советская/российская боевая гусеничная плавающая машина, авиадесантируемая парашютным, парашютно-реактивным или посадочным способом. БМД-3 предназначена для транспортировки личного состава воздушно-десантных войск, повышения его мобильности, вооружённости и защищённости на поле боя.

Принята на вооружение в 1990 г.

История создания

Работы по созданию БМД-3 были начаты параллельно с разработкой БМП-3. Однако, результаты разработки показали, что масса БМП-3 со средствами десантирования значительно превысит 20 тонн, таким образом самолёт Ил-76М сможет поднять на борт только одну боевую машину. Поэтому в начале 1980-х годов были открыты работы по созданию облика боевой машины десанта. В ходе проектирования рассматривались два варианта БМД-3. Первый предполагал машину с комплексом вооружения из 100-мм орудия 2А70 спаренного с 30-мм малокалиберной автоматической пушкой 2А72. Расчётная масса такой БМД составляла 18 тонн. Второй вариант предполагал использование боевого модуля с 30-мм автоматической пушкой 2А42. Таким образом загрузка самолёта Ил-76М составляла либо 2 БМД массой 18 тонн, либо 3 БМД массой 12,5 тонн. Проведённые впоследствии научно-исследовательские работы доказали, что при втором варианте задачи БМД выполняются намного эффективнее. На основании полученного опыта и по результатам исследований 20 мая 1983 года постановлением Совета министров СССР и ЦК КПСС № 451-159 официально была открыта ОКР под шифром «Бахча». Работы предусматривали разработку боевой машины десанта массой 12,5 тонн. Головным разработчиком был назначен Волгоградский тракторный завод.

Читать еще:  Бронированная разведывательно-дозорная машина БРДМ (ГАЗ-40П) (СССР)

Через месяц после выхода постановления было согласовано тактико-техническое задание на новую БМД, а также завершён этап технического проекта. При разработке новой БМД был использован опыт, полученный в ходе выполнения работ по БМД-1 и лёгкому танку «Объект 934». К 1985 году были изготовлены и завершили приёмо-сдаточные испытания три опытных образца новой БМД. По результатам испытаний выявилось, что все образцы превышали допустимую массу на 190—290 кг, ходовая машины давала многочисленные сбои в работе, однако благодаря оперативной работе конструкторского бюро ВгТЗ большинство недостатков было устранено и в мае 1986 года опытные БМД завершили предварительные испытания.

В 1986 году Волгоградский тракторный завод изготовил ещё 3 опытных образца, которые были направлены на Государственные испытания. Новые образцы превысили допустимую массу на 400 кг, так как были изготовлены с учётом мероприятий по повышению надёжности узлов ходовой части. Государственные испытания БМД проходили в период с 27 октября 1986 года по 27 октября 1987 года. По результатам испытаний две из трёх машин были доработаны и отправлены на контрольные испытания в различных климатических зонах. Испытания проводились в период с 10 июля по 19 ноября 1988 года. Результат испытаний по теме «Бахча» был оценён как положительный. Машина в целом соответствовала предъявляемым тактико-техническим требованиям, поэтому 10 февраля 1990 года боевая машина «Объект 950» была принята на вооружение СССР под обозначением БМД-3.

Описание конструкции

Благодаря двухканальному прицелу вести огонь из пушки и спаренного с ней 7,62-мм пулемёта может как наводчик-оператор, так и командир машины. На машине установлен стабилизированный комбинированный дневной и ночной (активный-пассивный) перископический прицел.
В БМД-3 установлены индивидуальные универсальные сиденья для всего боевого расчёта (7 человек), которые крепятся не к днищу, а к крыше корпуса, это повышает защиту расчёта машины от мин и фугасов.
Имеется защита от оружия массового поражения.
Боекомплект, шт.:
-30-мм выстрелы к пушке 2А42 (500)
-патроны калибра 7,62 мм (2000)
-ПТУР «Конкурс» (4)
-выстрелы к гранатомёту АГС-17 (290)
-патроны калибра 5,45 мм (2160)
-Авиатранспортирование: Ил-76, Ан-22, Ан-124, Ми-26
-Авиадесантирование: Ил-76, Ан-22

Характеристики

-Боевая масса, т: 12,9..13,2
-Экипаж, чел.: 2
-Десант, чел.: 5
-Размеры:
-Длина корпуса, мм: 6000
-Длина с пушкой вперёд, мм: 6360
-Ширина корпуса, мм: 3114
-Высота, мм: 2170..2450
-База, мм: 3200
-Колея, мм: 2744
-Клиренс, мм: 130..530
Бронирование:
-Тип брони: противопульная. Башня из стали, корпус из алюминиевой брони
Вооружение:
-Калибр и марка пушки: 30-мм 2А42
-Тип пушки: нарезная малокалиберная автоматическая пушка
-Боекомплект пушки: 500+360
-Углы ВН, град.: -5..+75
-Углы ГН, град.: 360
-Дальность стрельбы, км: до 4
-Прицелы: БПК-2-42, 1ПЗ-3, ПЗУ-5, ППБ-2-2
-Пулемёты: 1 х 7,62-мм ПКТ 1 х 5,45-мм РПКС-74
-Другое вооружение: 1 х АГС-17 «Пламя» 1 х ПУ ПТРК 9М111 «Фагот»/9М113 «Конкурс»
Подвижность:
-Тип двигателя: Марка: 2В-06-2 Тип: дизельный с наддувом Объём: 16950 куб.см Конфигурация: Оппозитный-6 Цилиндров: 6 Расход топлива при смешанном цикле: 136..164 л/100 км Расход топлива на трассе: 90 л/100 км Охлаждение: жидкостное Тактность (число тактов): 4 Порядок работы цилиндров: 1л-3п-2л- -1п-3л-2п Рекомендованное топливо: ДЛ, ДЗ, ДА, ТС-1, Т-2, А-72, А-76, АИ-93 Мощность двигателя, л. с.: 450
-Скорость по шоссе, км/ч: 70..71
-Скорость по пересечённой местности, км/ч: 10 на плаву
-Запас хода по шоссе, км: 500
-Запас хода по пересечённой местности, км: 275..330
-Удельная мощность, л. с./т: 24,3
-Тип подвески: независимая, индивидуальная пневматическая
-Удельное давление на грунт, кг/кв.см.: 0,32..0,48
-Преодолеваемый подъём, град.: 35
-Преодолеваемая стенка, м: 0,8
-Преодолеваемый ров, м: 1,5
-Преодолеваемый брод, м: плавает

Боевая машина десанта БМД-3

Боевая машина десанта нового поколения. Предназначена для оснащения как парашютных частей, так и морской пехоты. Разработана в СКБ ВгТЗ. Принята на вооружение и запущена в серийное производство на ВгТЗ в 1990 году.

СЕРИЙНАЯ МОДИФИКАЦИЯ:
корпус сварной, выполнен из высокопрочного слоимого алюминиевого сплава. В целях повышения противоминной стойкости сиденья боевого расчета крепятся к крыше боевого отделения. В верхнем лобовом листе корпуса размещены две шаровые установки: одна -для гранатомета АГС-17, вторая – для ручного пулемета РПКС-74. Двухместная башня с вооружением заимствована у БМП-2. Подвеска гидропневматическая, переменный клиренс. Движение на плаву-с помощью двух водометных движителей. Машина может транспортироваться всеми типами самолетов военно-транспортной авиации и десантироваться при помощи многокупольной парашютной бесплатформенной системы ПБС-950 с полным боевым расчетом, размещенным внутри.

БМД-3 поступала на вооружение Российской Армии. На экспорт не поставлялась, в боевых действиях участия не принимала.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БМД-3

БОЕВАЯ МАССА, т: 12,9.
ЭКИПАЖ, чел.: 2.
ДЕСАНТ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм:
длина – 6360,
ширина – 3134,
высота – 2170…2450,
клиренс – 190…590.
ВООРУЖЕНИЕ: 1 автоматическая пушка 2А42 калибра 30 мм, 1 ПУ комплекса 9П135М для ПТУР 9М113 , 1 автоматический гранатомет АГС-17 “Пламя”, 1 пулемет ПКТ калибра 7,62 мм, 1 пулемет РПКС-74 калибра 5,45 мм, 6 дымовых гранатометов системы 902В “Туча”.
БОЕКОМПЛЕКТ: 860 выстрелов (500 – в лентах, 360 – в укладке) калибра 30 мм, 4 ПТУР, 551 выстрел к гранатомету АГС-17 (290 – в лентах, 261 – в укладке), 2000 патронов калибра 7,62 мм, 2325 патронов калибра 5,45 мм.
СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной электромеханический 2Э36-5.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный комбинированный (дневной, активно-пассивный ночной) прицел БПК-1-42.
БРОНИРОВАНИЕ, мм: противопульное.
ДВИГАТЕЛЬ: 2В-06-2, 6-цилиндровый многотопливный дизель с турбонаддувом и с жидкостным охлаждением; мощность 450 л.с.(331 кВт).
ТРАНСМИССИЯ: гидромеханическая (с гидротрансформатором), полностью реверсивная, с фрикционным переключением передач и гидрообъемным механизмом поворота.
ХОДОВАЯ ЧАСТЬ: пять одинарных обрезиненных опорных катков на борт, четыре одинарных обрезиненных поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная гидропневматическая; гусеницы с РМШ и асфальтоходными башмаками.
СКОРОСТЬ МАКС., км/ч: по шоссе – 70, на плаву – 10.
ЗАПАС ХОДА, км: 500.
СРЕДСТВА СВЯЗИ: радиостанция Р-173, переговорное устройство Р-174.
