Средний танк Pz.68 (Швейцария)

Средний танк Pz.68 (Швейцария)

В 1958 году в Швейцарии было построено несколько экземпляров опытного танка Pz.58, вооруженного английской 83,4-мм пушкой. На его основе в 1961 году разработали танк Pz.61, ставший первым швейцарским серийным средним танком. Производство Pz.61 осуществлялось на государственном танковом заводе в г.Туне. С января 1965 года по декабрь 1966-го изготовлено 150 единиц.

Серийные модификации:

Pz.61 — корпус и башня литые с рациональным распределением толщины брони. Башня полусферической формы со слегка вогнутыми бортами. У командира и заряжающего имеются башенки с люками. 105-мм нарезная пушка (лицензионный вариант английской L7A1) оснащена эжектором. Стрельба может вестись всеми стандартными боеприпасами НАТО. Скорострельность 9 выстр./мин. Стабилизатор вооружения отсутствует. В качестве вспомогательного вооружения используется 20-мм автоматическая пушка, спаренная с основной. На башне установлены две штыревые антенны, на корме корпуса закреплен телефон для связи с пехотой. Предусмотрены обогреватель боевого отделения и бак для питьевой воды.

Pz.61 АА8 — Pz.61 модернизированный в 1976—1977 годах. Установлены новая радиостанция и фильтр сухого воздуха для обеспечения более надежной работы электронного оборудования.

Pz.61 АА9 — АА8 с 7,5-мм пулеметом вместо 20-мм пушки.

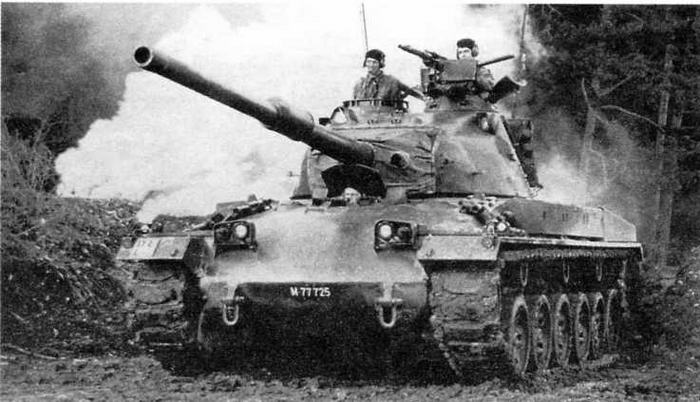

Средний танк Pz.61

Танк Pz.61 создавался исключительно для швейцарской армии и для использования на территории Швейцарии. Сравнительно небольшие габариты боевой машины, особенно по ширине, облегчали маневрирование в горной местности. По этой же причине машина не имела оборудования ОПВТ, поскольку рек, для форсирования которых оно могло понадобиться, в стране просто не было. В начале 90-х годов танки Pz.61 были сняты с вооружения и переданы на складское хранение.

В конце 60-х годов на базе шасси Pz.61 были созданы мостоукладчик Bru.Pz.68 (изготовлено 30 единиц) и БРЭМ Entp.Pz.65 (изготовлено 69 единиц).

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.61

БОЕВАЯ МАССА, т: 38.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9430, ширина — 3100, высота (по крыше командирской башенки) — 2720, клиренс — 420.

ВООРУЖЕНИЕ: 1 пушка Pz.Kan.61 калибра 105 мм, 1 автоматическая пушка Oerlikon 5TGK калибра 20 мм, 1 зенитный пулемет MG 51 калибра 7,5 мм, 6 дымовых гранатометов калибра 80,5 мм.

БОЕКОМПЛЕКТ: 52 выстрела калибра 105 мм, 240 выстрелов калибра 20 мм, 3200 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел наводчика, стереоскопический оптический дальномер командира.

БРОНИРОВАНИЕ, мм: лоб корпуса — 60, лоб башни — 120.

ДВИГАТЕЛЬ: MTU МВ837 Ва-500, 8-цилиндровый, дизельный, V-образный, четырехтактный, жидкостного охлаждения; мощность 630 л.с. (464 кВт) при 2200 об/мин.

ТРАНСМИССИЯ: SLM, полуавтоматическая гидромеханическая, включающая в себя многодисковый главный фрикцион, коробку передач (6 + 2) и механизм поворота. В приводе поворота используется гидрообъемная передача.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, три обрезиненных поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная на тарельчатых пружинах (пружины Бельвилля); гусеница с ОМШ состоит из 83 траков шириной 500 мм.

СКОРОСТЬ МАКС., км/ч: 55.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м— 2,6; высота стенки, м — 0,8; глубина брода, м —1,1.

СРЕДСТВА СВЯЗИ: радиостанция, переговорное устройство.

Средний танк Pz.68

Разработан в середине 60-х годов на основе танка Pz.61. Первые опытные образцы изготовлены в 1968 году. Серийное производство осуществлялось четырьмя сериями с 1971 по 1984 год на заводе в Туне. Изготовлено 400 единиц.

Серийные модификации:

Pz.68 (1-я серия, 1971—1974 гг.) — двухплоскостной стабилизатор пушки, 7,5-мм спаренный пулемет, электронный баллистический вычислитель, новый прицел наводчика, ночной ИК-прицел. Между башенками командира и заряжающего установлен 71-мм гранатомет Bofors Lyran для запуска осветительных ракет (боекомплект 12 выстрелов). На левом борту башни выполнен круглый лючок для пополнения боекомплекта и выброса стреляных гильз. Двигатель форсирован до 660 л.с., усовершенствована трансмиссия, гусеницы уширены и снабжены резиновыми подушками. Длина опорной поверхности увеличена с 4,13 до 4,43 м. На корме башни укреплена корзина для ЗИП. Введены системы защиты от ОМП и ОПВТ. Изготовлено 170 единиц.

Pz.68 АА2 (2-я серия, 1977 г.)—усовершенствована электропроводка, установлен новый воздушный фильтр, пушка снабжена теплоизоляционным кожухом. Изготовлено 60 единиц.

Pz. 68 ААЗ (3-я серия, 1978—1979 гг.) — АА2 с литой башней увеличенного объема и автоматической системой ППО. Изготовлено 110 единиц.

Pz.68 АА4 (4-я серия, 1983—1984 гг.) — ААЗ с незначительными усовершенствованиями. Изготовлено 60 единиц.

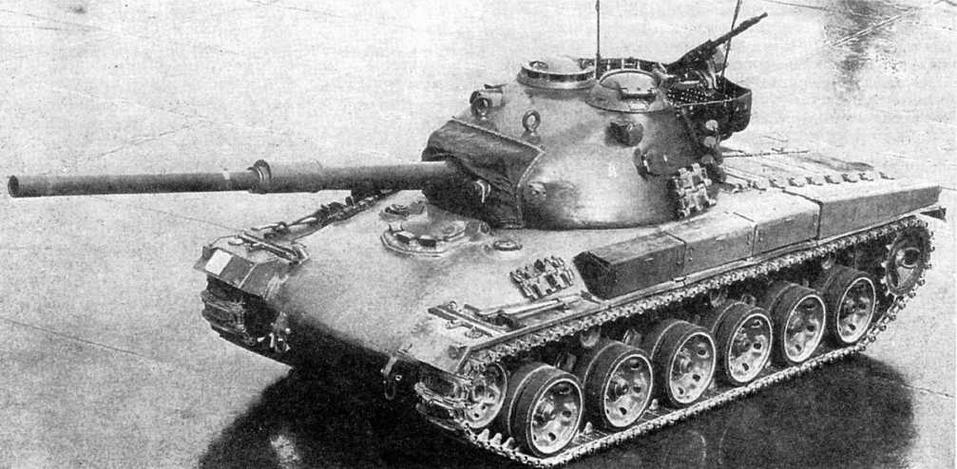

Средний танк Pz.68

В начале 90-х годов все танки Pz.68 3-й и 4-й серий, а также 25 машин 2-й серии, находившиеся в лучшем состоянии, прошли модернизацию с целью продления сроков их службы до начала XXI века.

Программа модернизации включала установку компьютеризированной СУО с гиростабилизированным прицелом наводчика и интегрированным лазерным дальномером, оснащение пушки системой совмещения оси канала ствола с оптической осью прицела, установку улучшенной подвески и коллективной системы защиты от ОМП.

Модернизированные таким образом танки получили обозначение Pz.68/88.

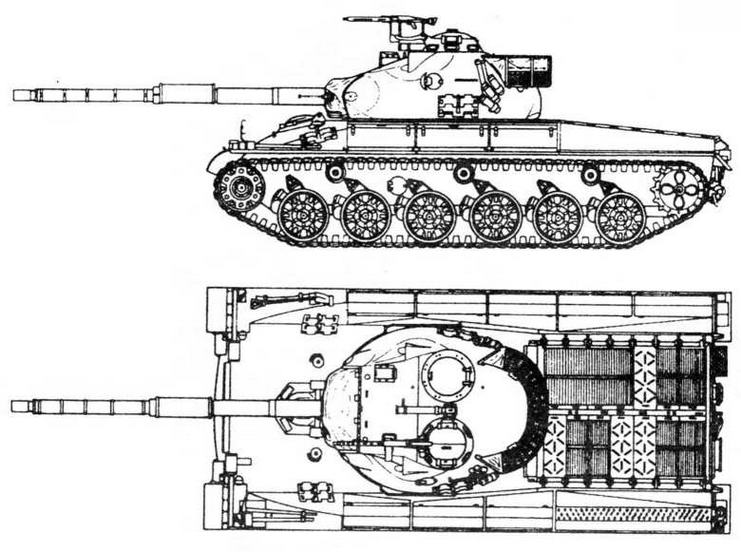

Средний танк Pz. 68/88

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.68

БОЕВАЯ МАССА, т: 39,7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9490, ширина — 3140, высота (по крыше командирской башенки) — 2740, клиренс — 410.

ВООРУЖЕНИЕ: 1 пушка Pz.Kan.61 калибра 105 мм, 1 пулемет MG 51 калибра 7,5 мм, 1 зенитный пулемет MG 51 калибра 7,5 мм, 6 дымовых гранатометов калибра 80,5 мм.

БОЕКОМПЛЕКТ: 56 выстрелов, 5200 патронов калибра 7,62 мм.

СТАБИЛИЗАТОР ВООРУЖЕНИЯ: двухплоскостной электрогидравлический.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел наводчика, ночной ИК-прицел, стереоскопический оптический дальномер командира.

БРОНИРОВАНИЕ, мм: лоб корпуса — 60, лоб башни — 120.

ДВИГАТЕЛЬ: MTU МВ837 Ва-500, 8-цилиндровый, дизельный, V-образный, четырехтактный, жидкостного охлаждения; мощность 660 л.с. (485 кВт) при 2200 об/мин. ТРАНСМИССИЯ: SLM, полуавтоматическая гидромеханическая, включающая в себя многодисковый главный фрикцион, коробку передач (6 + 6) и механизм поворота. В приводе поворота используется гидрообъемная передача.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, три обрезиненных поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная на тарельчатых пружинах (пружины Бельвилля); гусеница с РМШ состоит из 83 траков шириной 520 мм.

СКОРОСТЬ МАКС., км/ч: 55.

ЗАПАС ХОДА, км: 430.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 30; ширина рва, м — 2,6; высота стенки, м —0,8; глубина брода, м —1,1 (с ОПВТ—-2,3 м).

СРЕДСТВА СВЯЗИ: радиостанция, переговорное устройство.

KW 40/52. СТ 8 уровня

Аванпроект на основе танка KW 30 52 . Исторически, это улучшенная версия оригинального KW 30 . Особенностью было усиление брони : в башне до 170 мм , а корпус имел 110-120 мм во лбу и 60-75 мм в бортах.

В качестве основного вооружения может быть ствол от 1-х прототипов Panzer 58 . Это тоже 90 мм , но с улучшенными параметрами. В стоке, наверняка, будет ствол от 7-го уровня с заточенными под 8-й уровень ТХ.

Подвижность на уровне скорее тяжелого , нежели среднего, танка. Максимальная скорость 35-40 км/ч и не более. В открытых источниках самый мощный двигатель для этого танка имел 800 л.с.

Вооружение

Основное орудие

• 1 х 88-мм пушка KwK 43

Бронепробитие позволяет с легкостью пробивать большинство противников.

Доступны следующие типы снарядов:

• PzGr 39/43 — Бронебойный каморный снаряд с бронебойным наконечником и баллистическим колпачком. Основной тип боеприпаса. Отличается прекрасным бронепробитием, хорошим зарядом взрывчатого вещества (109 грамм в тротиловом эквиваленте).
• PzGr 40/43 — Бронебойный подкалиберный снаряд. На дистанции до километра имеет лучшее бронепробитие, но при этом низкое заброневое воздействие.
• Hl.Gr 39 — Кумулятивный снаряд. Имеет невысокое пробитие, которое не падает с расстоянием, и низкую скорость полёта. Рекомендуется против легкобронированной техники с разрушением корпуса.
• Sprgr — Осколочно-фугасный снаряд. Проламывает только 13 мм брони. Ввиду наличия кумулятивного снаряда является малоэффективным.

Пулемётное вооружение

• 2 x 7,92-мм пулемётом MG 34

Tiger II (H) вооружен двумя 7,92-мм пулемётами MG34. Первый расположен в башне, спарен с 88-мм орудием и имеет боезапас 3000 патронов. Второй установлен на крыши башни и имеет боезапас 2000 патронов. MG34 на танке практически бесполезны и могут эффективно бороться только против ЗСУ и некоторых машин с открытой рубкой.

ТТХ Т-29

Как мы видим перед нами самый настоящий средний танк с весьма неплохой подвижностью и динамикой, неплохим обзором и уроном в минуту. На этом все, бронепробиваемость орудия не радует, но тем не менее его будет хватать в большинстве случаев, к тому же в качестве премиум снарядов здесь КС. Бронирования на таких уровнях просто нет. К тому же по габаритам наш премиум танк далеко не самый маленький. К тому же у нашего орудия просто отвратительный разброс 0.55, что очень сильно заструднит нам игру в снайпера.

Обзор, конечно, не топовый на этих уровнях, но 300 метров базового обзора можно неплохо раскачать с помощью оборудования и перков, ведь не стоит забывать, что на этом танке в экипаже имеются 2 радиста.

Модификации танка Pz.68

• Pz.68 (1971 — 1974 гг.) — первый серийный вариант, всего произведено 170 единиц.
• Pz.68 АА2 (1977 г.) — первая модернизация, была усовершенствована электропроводка, установлен новый воздушный фильтр, пушка снабжена теплоизоляционным кожухом. Изготовлено 60 единиц.
• Pz.68 ААЗ (1978 — 1979 гг.) — вторая модернизация. Башня заменена на литую увеличенного объема. Танк оборудован автоматической системой пожаротушения. Изготовлено 110 единиц.
• Pz.68 АА4 (1983 — 1984 гг.) — ААЗ с незначительными усовершенствованиями. Изготовлено 60 единиц.
• Pz.68/88 (модернизация в начале 1990-х) — третья модернизация. Установлена компьютеризированная система управления огнем со стабилизированным прицелом наводчика и интегрированным лазерным дальномером, пушка оснащена системой совмещения оси канала ствола с оптической осью прицела, улучшена система подвески, а также коллективная система защиты от оружия массового поражения.
