Автоматно-гранатометный комплекс А-91 / А-91М

Немцы стреляли мощными ракетами — и тут же уходили. Но Красная армия не только нашла противоядие, но и била врага его же оружием! Как именно — читайте в нашей статье.

В поисках врага

С первых часов войны Красной армии пришлось иметь дело с германскими реактивными миномётами — «небельверферами», калибром от 150 до 320 мм. Наши бойцы называли их «ишаками» — из-за звука, с которым летели снаряды.

Огонь из «Небельверфера», Демянск

Прямое попадание всего одного 280-мм фугасного реактивного снаряда «Небельверфера» полностью разрушало каменный дом или полевое укрытие, 320-мм зажигательного —накрывало горящей смесью десятки метров вокруг.

К концу войны немцы ставили реактивные многоствольные миномёты на бронетранспортёры или автомашины, или же стреляли прямо из укупорок снарядов, с земли. Массированный залп нескольких установок мог накрыть пару гектаров.

Буксировка миномёта, 1944 год

Для каждой установки заранее выбирали позиции с топографической привязкой — то есть точным знанием всего положения, причём позиции подбирали поблизости от дорог. Кочующие миномёты приезжали на позицию, давали залп и тут же уезжали. От ракетного удара до ухода с позиции проходило всего от двух до пяти минут. Максимум — два-три залпа заранее подготовленными на позиции снарядами за 10-20 минут.

Подготовка к выстрелу 1944 год

Найти и уничтожить такого неуловимого и опасного врага было чрезвычайно трудно.

В ответ Красная армия перед наступлением собирала подгруппы «катюш» — в готовности открыть массированный огонь батареями и отдельными установками. Также ставили 76-мм и 152-мм орудия, специально для борьбы с вражескими реактивными установками.

Специальные наблюдатели из офицеров, то есть наиболее опытных кадров, засекали районы, из которых стреляли вражеские миномёты. Туда заранее наводили артиллерию, пристреливали наземные реперы, а если местность была пересечённой — воздушные.

То есть наши снаряды рвутся в воздухе — и мы определяем центр группы разрывов.

Для оперативного оповещения прокладывали двухпроводные линии телефонной связи, поэтому батареи были готовы открыть огонь через одну-две минуты после проявления цели.

Два-три поста одновременно засекали залпы «небельверферов» — днём по облаку дыма после пуска, а ночью — по траекториям полёта ракет.

Трассы «небельверферов»

По итогам боёв в Восточной Пруссии разведчики писали, что лучше всего засечка шла в ночное время — наблюдатель отлично видел компактный пучок трасс снарядов и наводил стереотрубу в основание траектории ещё до того, как слышал звук выстрелов. Поэтому засечка ночью была до десяти раз точнее, чем днём.

Как только наблюдатели докладывали о миномётах — тут же одно орудие переносило огонь от репера на засеченную цель. Затем туда же наводились и остальные орудия, вплоть до дивизиона. На врага обрушивался огневой налёт в десятки снарядов. Орудия били веером, на дальность семь-восемь километров, скачками по 50-100 метров. При удаче на позициях врага отмечался взрыв.

Нитки против ракет

Командир 38-й гаубичной бригады полковник Катунин придумал хитрый способ засечки. На планшет или фанерку натягивается лист карты вероятных позиций врага. Карта разделяется на участки — четверти обычных квадратов. Заметив трассу миномёта — даже из неизвестного района, — разведчик направляет на неё визир стереотрубы и снимает отсчёт.

На карту наложены два сектора окружности с ценой деления, как на лимбе стереотрубы. А в точки пунктов наблюдения на карте воткнуты иголки, от которых идут нити. Совмещаем нити, находим нужный квадратик — и вызываем туда огонь уже через минуту после вражеского залпа.

В подавлении реактивных установок также очень помогали самолёты-корректировщики и аэростаты наблюдения.

Схема позиций немецких миномётов. Фото: ЦА МО РФ

Позже на отбитой территории тщательно подсчитывали количество воронок в радиусе 50 метров от цели — и их было немало. Часто рядом с огневой позицией находили укупорки реактивных снарядов, при удаче — и сами миномёты.

После боёв советские артиллеристы отмечали, что «борьба с РС (реактивными снарядами) противника системами калибра 152 мм вполне эффективна даже при малом расходе боеприпасов». В среднем на подавление каждой установки уходило 20-30 152-мм снарядов, но в отчётах просили для надёжности расходовать не менее 40-50.

Расчёт 152-мм гаубицы-пушки

Для надёжного подавления требовалось выделять ещё и специальные группы 120-мм миномётов, которые давали мощные огневые налёты, когда наша пехота подходила ко второй линии траншей (то есть основной линии обороны, которую немцы защищали всеми силами). Благодаря малой дальности немецких реактивных установок они как раз попадали в зону поражения этих миномётов.

Но советские солдаты не успокаивались — и отвечали немцам их же чудо-оружием!

Чудо-оружие в Красной армии

Девятого августа 1944 года бойцы 24-й гвардейской миномётной бригады начали стрелять по немцам из трофейного шестиствольного миномёта. До 20 августа выпустили триста мин.

Советские солдаты с трофейным немецким реактивным 150-мм миномётом

Заявили уничтоженными восемь автомашин, 14 повозок, два НП (наблюдательных пункта) и четыре пулемёта. А ещё трофейный кочующий миномёт подавил огонь четырёх миномётных и одной артбатареи.

Трофей хвалили за моральное действие, разрушительную и убойную силу, быстроту подготовки к ведению огня, достаточную точность и малое рассеивание мин.

А вот сами мины оказались слабоваты — они регулярно рвались, пролетев всего 50-60 метров. Десятого августа одна из них взорвалась прямо в стволе, выведя из строя половину миномёта. Однако красные бойцы не растерялись и продолжали стрелять из трёх уцелевших стволов.

В целом миномёт красноармейцам нравился, но батарея или две были бы ещё лучше.

Сборище трофеев

Так Красная армия находила ответ на самые коварные новинки Третьего рейха.

Евгений Белаш

Комплекс состоит из 5,45 мм автомата и 40-мм подствольного гранатомёта (в ранних образцах гранатомёт размещался над стволом). Автоматика работает за счёт отвода пороховых газов из канала ствола, запирание ствола осуществляется поворотом затвора. Автомат построен по компоновке булл-пап, при этом были решены одни из наиболее существенных недостатков данной компоновки — смещение центра масс оружия и близкое к лицу стрелка расположение экстрактора, приводящее к тому, что оружием, предназначенным для использования правшами, не могут пользоваться левши, поскольку раскалённые стреляные гильзы летят им в лицо. Первый недостаток устранил подствольный гранатомёт, а для выброса гильз был сделан особый канал, по которому гильзы проводились вперёд и выводились наружу с правой стороны рядом с пистолетной рукояткой. Позже похожая схема выброса гильз была применена в бельгийской винтовке FN F2000. Закрытость ствольной коробки также защищает её от попадания грязи, что положительным образом сказывается на надёжности.

Подствольный гранатомёт имеет собственный прицел, смонтированный слева, а также спусковой крючок, расположенный перед автоматным. Гранатомётный узел выполнен сменным.

В качестве экспортной создана модификация 5,56А-91 под патроны 5,56х45. Главное отличие заключается в конструкции ствола, поворотного затвора и магазина (с пластмассовым корпусом), но изменён и ряд других частей и узлов — в частности, шток газового поршня, секторный прицел. Прицельная дальность стрельбы — до 500 м. Узел с гранатомётом может заменяться на узел обычного цевья.

На базе А-91 разработан автомат АДС, способный работать под водой.

Конструкция автомата ОЦ-14 «Гроза» и её особенности

В основу нового проекта инженеры заложили АКС-74У. В сложенном состоянии (сложенный приклад) длина снижалась до 50 сантиметров, благодаря чему транспортировка не доставляла дискомфорта. В разложенном состоянии длина составляла 75 сантиметров. Выбрали компоновку по схеме «булпап», чтобы укоротить ружьё без сложения приклада.

Затыльник заменил приклад. Его установили на заднюю стенку ствольной коробки, чтобы не вносить глобальных изменений в строение корпуса. Длина самой короткой версии — 60 сантиметров. Как говорилось выше, 70% узлов и деталей унифицировали с АК, поэтому купить новые детали для ремонта можно в любом оружейном магазине.

Одна из главных задач, стоявшая перед специалистами, — грамотное интегрирование подствольного гранатомёта. Установив модуль внушительных размеров, балансировку Грозы необходимо было сохранить на прежнем высоком уровне. По отзывам военных об использовании гранатомётов на АК, понятно одно: он перевешивал переднюю часть, из-за чего стрельба становилась неэффективной.

Решение проблемы нашли в конструкции ГП-25. Из неё убрали рукоять пистолетного типа, спусковую скобу и крючок. Оставив один спуск, добавили переключатель режимов. Стрелок может выбирать между патронами и гранатами.

Модульная система позволяет менять надстройки ружья. Подствольный гранатомёт можно заменить на рукоять. В такой компоновке комплекс становится штурмовым автоматом: его удобно использовать для нейтрализации целей на короткой и средней дистанциях.

Читать еще:  Самоходная гаубица XM2001 Crusader (США)

Установка глушителя и оптического прицела превращает Грозу в скрытное оружие. Такая конфигурация позволяет устранять врагов бесшумно. Наличие оптического прицела даёт возможность делать это на большом расстоянии от врагов. Глушитель нейтрализует вспышку после выстрела, поэтому его используют в ночное время суток с прибором ночного видения.

  • Для стрельбы используют патроны 9х39 мм;
  • Длина ствола — 24 сантиметра;
  • Общая длина без гранатомёта — 72 сантиметра;
  • Общая длина с гранатомётом — 62,5 сантиметров;
  • Ширина без гранатомёта — 6 сантиметров;
  • Ширина с гранатомётом — 7,5 сантиметров;
  • Высота без гранатомёта — 29,4 сантиметра;
  • Высота с гранатомётом — 26,6 сантиметров;
  • Вес без гранатомёта — 2,7 килограмм;
  • Вес с гранатомётом — 4 килограмма.

Устройство затвора пересмотрели, так как калибр используемых боеприпасов больше, чем у АКС-74У. По этой же причине передали УСМ. Отверстие газоотвода отодвинули назад, а с самой камерой соединили трубкой. Это сделано по причине сниженного давления пороховых газов.

Затыльник сделан из резины, он заменил складной приклад. Он крепится на шарниры к ствольной коробке. В его верхней части есть специальный зуб, который упирается в ствольную коробку. Он сделан для сглаживания верхней поверхности автомата, а также для удержания крышки ствольной коробки от срыва в результате отдачи после выстрела.

Тактико-технические характеристики автомата А-91

— Производитель: Конструкторское бюро приборостроения
— Годы производства: 1991

Вес А-91

— 4,3 кг (А-91 без патронов с гранатомётом); 4,4 кг (5,56А-91 без патронов с гранатомётом)

Размеры А-91

Длина, мм: 660; 670 (5,56А-91)
Длина ствола, мм: 415
Ширина, мм: 56; 64 (5,56А-91)
Высота, мм: 291; 292 (5,56А-91)

Патрон А-91

— 7,62×39 мм; 5,56×45 мм (5,56А-91); 5,45×39 мм

Калибр А-91

Скорострельность А-91

— 600—800; 700 (5,56А-91) выстрелов/мин

Скорость пули А-91

— 715 (А-91); 910 (5,56А-91) м/с

Прицельная дальность А-91

— 1000 м (А-91); 600 м (5,56А-91); 500 м (А-91М); 400 м (гранатомёт)

Емкость магазина А-91

— коробчатый магазин на 30 патронов

Гранаты: ВОГ-25, ВОГ-25П
Прицел: секторный с диоптрическим целиком и регулировочным барабаном, гранатомётный, возможна установка других прицелов на рукоятке для переноски
Принципы работы: отвод пороховых газов, поворотный затвор

Вариант HK416 с автоматическим режимом стрельбы

Сделал это Николай Фёдорович Макаров. Да-да, тот самый, пистолетом конструкции которого были вооружены менты в СССР, и не только менты. А что он ещё сконструировал?

100 лет назад, 22 мая 1914 года, родился советский конструктор оружия Николай Федорович Макаров. Его имя стало всемирно известным благодаря пистолету ПМ, но он также является автором и других изобретений.

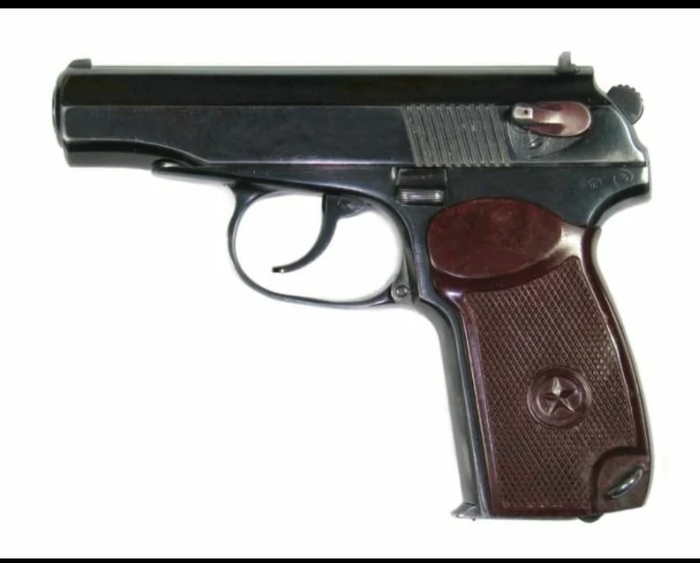

Этот пистолет, разработанный Николаем Федоровичем Макаровым, стал одним из самых популярных пистолетов XX века. С 1951 года было выпущено более 10 млн ПМ, производство этого оружия продолжается и сегодня. Макаров обобщил опыт, полученный советскими оружейниками во время Великой Отечественной войны, попытавшись избавиться от недостатков существовавших тогда пистолетов, прежде всего пистолета Токарева, созданного в 1929 году. ТТ имел плохую эргономику, был тяжеловат, имел плохую фиксацию магазина. Макарову удалось создать пистолет, который подходил для выполнения самых разных задач. Его использовали военные, милиция и органы безопасности.
Пистолет Макарова получился надежным и удобным в использовании. Если ТТ имел калибр 7.62 мм, то ПМ — 9 мм, то есть он обладал большим останавливающим действием. Пистолет Макарова был выбран в ходе конкурса, объявленного в 1945 году. Разработка Макарова обошла других конкурентов, среди которых были разработки, представленные КБ Токарева и Симонова. В производство пистолет был запущен уже в 1949 году на Ижевском заводе. Уже в 1951 году ПМ поступил на вооружение Советской армии, милиции и КГБ.

Пистолет напоминал конструкцию Walther PP с автоматикой на основе отдачи свободного затвора, но имел ряд усовершенствований. Ударно-спусковой механизм пистолета Макарова был простым и имел всего 25 деталей. Снять пистолет с предохранителя, взвести курок и начать стрельбу можно было одной рукой. Магазин вмещал восемь патронов. Если ТТ весил 940 г с патронами, то ПМ — 810 г. Компактный размер позволял носить ПМ даже под одеждой. Вместе с тем пистолет был удобен и имел хорошую точность стрельбы.

Конструкция пистолета Макарова не претерпела значительных изменений в течение 50 лет. Только в начале 90-х годов была представлена модернизированная версия пистолета — ПММ, с магазином на 12 патронов. На базе ПМ также было создано большое количество модификаций, нашедших как боевое, так и гражданское применение. Пистолеты с использованием деталей пистолета Макарова производились во многих странах мира.

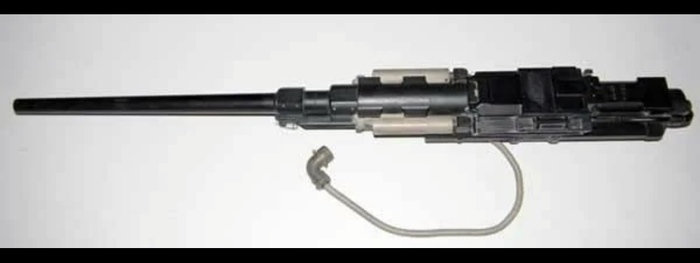

Авиационная пушка АМ-23

Совместно с Николаем Михайловичем Афанасьевым Николай Федорович Макаров разработал авиационную пушку АМ-23. За основу при создании 22-миллиметровой пушки был взят 12.7-миллиметровый пулемет Афанасьева. Макаров разработал для пушки автоматику. Пушка имела камеру-буфер в торцевой части: при выстреле пороховые газы отводились в нее. Там они сдавливались подвижными частями пушки, что обеспечивало амортизацию. Такой подход делал пушку более компактной по сравнению с пушками, имевшими традиционные пружинные амортизаторы. Позже идея была использована при создании других советских авиационных пушек. Для снижения отдачи пушка также была снабжена откатниками пружинного типа. Николай Макаров получил более 60 авторских свидетельств на различные элементы АМ-23.

Для АМ-23 использовалась металлическая звеньевая лента. Скорострельность достигала 1.3 тыс. выстрелов в минуту. Длина ствола составляла 1,000 мм, однако в некоторых случаях — 1,450 мм.

Одноствольная авиационная пушка АМ-23 устанавливалась на советских стратегических бомбардировщиках, а также на катерах пограничной охраны, она состояла на вооружении достаточно долгое время. Ее прекратили выпускать только в конце 1970-х. За создание пушки Макаров получил Государственную премию СССР.

После прекращения работ по разработке ПТРК «Овод», в которых Николай Макаров принимал активное участие, он участвует в создании переносного противотанкового ракетного комплекса «Фагот». ПТРК был принят на вооружение в 1970 году, эксплуатируется до сих пор. Разрабатывал «Фагот», конечно, не один Макаров, над этим проектом трудилась целая команда, но Николай Федорович стал одним из организаторов всего процесса. В 1974 году за разработку «Фагота» и предыдущие заслуги ему было присвоено звание Героя Социалистического Труда, Макарову вручили орден Ленина и золотую медаль «Серп и Молот». В «Фаготе» было воплощено несколько оригинальных идей. Противотанковая ракета для «Фагота» до момента запуска находилась в герметичном транспортно-пусковом контейнере. Этим комплекс отличался от предшествующих ПТРК. Кроме того, передняя крышка транспортно-пускового контейнера впервые открывалась автоматически при нажатии кнопки «Пуск». В зарубежных комплексах это до сих пор делается вручную. Ракета должна была управляться по проводу, но во время испытаний провод рвался. Николай Макаров за год спроектировал порядка 10 конструкций катушек для управления ракетой, решив проблему. Ракета была сделана по аэродинамической схеме «утка»: рули были вынесены вперед, стабилизаторы располагались в хвостовой части. Такая схема была впервые использована для противотанковых управляемых ракет. Крылья были выполнены из тонкой нержавеющей стали, что позволяло свертывать их вокруг ракеты перед загрузкой в контейнер. В «Фаготе» была применена полуактивная система управления: оператору достаточно было удерживать на цели перекрестие прицела.

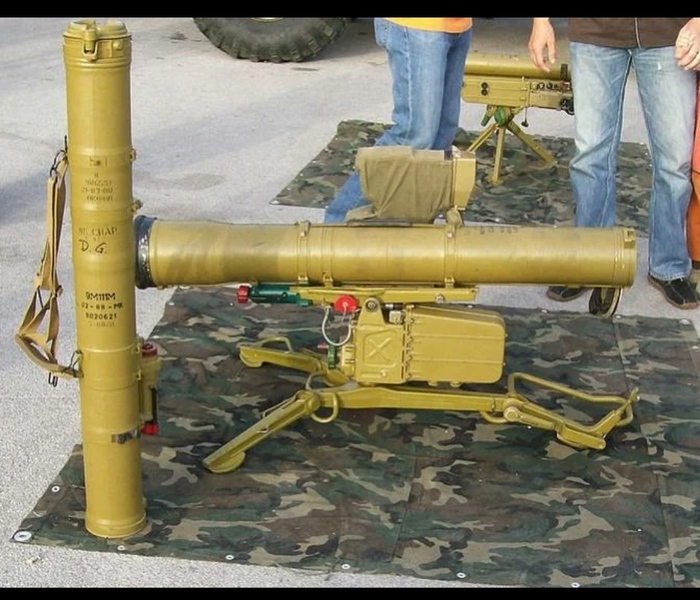

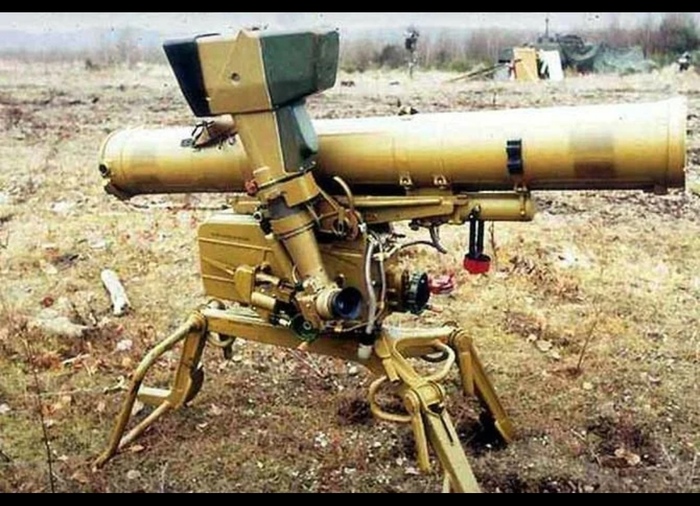

Противотанковый ракетный комплекс «Конкурс»

В 1974 году на вооружение советской армии поступил противотанковый ракетный комплекс «Конкурс», в разработке которого также принимал участие Макаров. Работа над «Конкурсом», который первоначально назывался «Гобоем», велась параллельно с «Фаготом». В «Конкурсе» были применены похожие технические решения. Для комплекса были созданы свои ракеты, но можно было использовать и ракеты для «Фагота». Дальность стрельбы «Конкурса» была выше, чем у «Фагота». Если ракеты «Фагота» могли уничтожать технику противника на расстоянии 2 км, то «Конкурса» — на расстоянии до 4 км. «Конкурс» предусматривал полуавтоматическое наведение по проводу.

Были выпущены самоходный и переносной варианты комплекса. Кроме того, им оснащались БМП и БМД. Противотанковый комплекс по ряду показателей превосходил самые совершенные иностранные аналоги: MILAN и HOT. Работа над этим комплексом была последним военным проектом Макарова.

Приспособление для закатки консервов

Немногие конструкторы оружия прославились своими изобретениями, нашедшими гражданское применение. Макаров — один из них. Он до последнего не хотел выходить на пенсию, был трудоголиком. Но несколько инфарктов дали о себе знать. Как говорил Макаров, он ушел на пенсию, поскольку не хотел работать в полсилы. Но даже на пенсии он не переставал создавать что-то новое. Одним из гражданских изобретений Макарова стала стеклянная крышка со скобой, предназначенная для консервирования продуктов. Позднее, лет через десять, в СССР было налажено производство такой крышки. Придумал Николай Федорович и свою машинку для закатки консервов. Все эти приспособления он сделал по просьбе своей жены.

Читать еще:  Опытная самоходная установка с ПТРК «Объект 150» (СССР)

Комплекс состоит из 5,45 мм автомата и 40-мм подствольного гранатомёта (в ранних образцах гранатомёт размещался над стволом). Автоматика работает за счёт отвода пороховых газов из канала ствола, запирание ствола осуществляется поворотом затвора. Автомат построен по компоновке булл-пап, при этом были решены одни из наиболее существенных недостатков данной компоновки — смещение центра масс оружия и близкое к лицу стрелка расположение экстрактора, приводящее к тому, что оружием, предназначенным для использования правшами, не могут пользоваться левши, поскольку раскалённые стреляные гильзы летят им в лицо. Первый недостаток устранил подствольный гранатомёт, а для выброса гильз был сделан особый канал, по которому гильзы проводились вперёд и выводились наружу с правой стороны рядом с пистолетной рукояткой. Позже похожая схема выброса гильз была применена в бельгийской винтовке FN F2000. Закрытость ствольной коробки также защищает её от попадания грязи, что положительным образом сказывается на надёжности.

Подствольный гранатомёт имеет собственный прицел, смонтированный слева, а также спусковой крючок, расположенный перед автоматным. Гранатомётный узел выполнен сменным.

В качестве экспортной создана модификация 5,56А-91 под патроны 5,56х45. Главное отличие заключается в конструкции ствола, поворотного затвора и магазина (с пластмассовым корпусом), но изменён и ряд других частей и узлов — в частности, шток газового поршня, секторный прицел. Прицельная дальность стрельбы — до 500 м. Узел с гранатомётом может заменяться на узел обычного цевья.

На базе А-91 разработан автомат АДС, способный работать под водой.

Конструкция автомата ОЦ-14 «Гроза» и её особенности

В основу нового проекта инженеры заложили АКС-74У. В сложенном состоянии (сложенный приклад) длина снижалась до 50 сантиметров, благодаря чему транспортировка не доставляла дискомфорта. В разложенном состоянии длина составляла 75 сантиметров. Выбрали компоновку по схеме «булпап», чтобы укоротить ружьё без сложения приклада.

Затыльник заменил приклад. Его установили на заднюю стенку ствольной коробки, чтобы не вносить глобальных изменений в строение корпуса. Длина самой короткой версии — 60 сантиметров. Как говорилось выше, 70% узлов и деталей унифицировали с АК, поэтому купить новые детали для ремонта можно в любом оружейном магазине.

Одна из главных задач, стоявшая перед специалистами, — грамотное интегрирование подствольного гранатомёта. Установив модуль внушительных размеров, балансировку Грозы необходимо было сохранить на прежнем высоком уровне. По отзывам военных об использовании гранатомётов на АК, понятно одно: он перевешивал переднюю часть, из-за чего стрельба становилась неэффективной.

Решение проблемы нашли в конструкции ГП-25. Из неё убрали рукоять пистолетного типа, спусковую скобу и крючок. Оставив один спуск, добавили переключатель режимов. Стрелок может выбирать между патронами и гранатами.

Модульная система позволяет менять надстройки ружья. Подствольный гранатомёт можно заменить на рукоять. В такой компоновке комплекс становится штурмовым автоматом: его удобно использовать для нейтрализации целей на короткой и средней дистанциях.

Установка глушителя и оптического прицела превращает Грозу в скрытное оружие. Такая конфигурация позволяет устранять врагов бесшумно. Наличие оптического прицела даёт возможность делать это на большом расстоянии от врагов. Глушитель нейтрализует вспышку после выстрела, поэтому его используют в ночное время суток с прибором ночного видения.

  • Для стрельбы используют патроны 9х39 мм;
  • Длина ствола — 24 сантиметра;
  • Общая длина без гранатомёта — 72 сантиметра;
  • Общая длина с гранатомётом — 62,5 сантиметров;
  • Ширина без гранатомёта — 6 сантиметров;
  • Ширина с гранатомётом — 7,5 сантиметров;
  • Высота без гранатомёта — 29,4 сантиметра;
  • Высота с гранатомётом — 26,6 сантиметров;
  • Вес без гранатомёта — 2,7 килограмм;
  • Вес с гранатомётом — 4 килограмма.

Устройство затвора пересмотрели, так как калибр используемых боеприпасов больше, чем у АКС-74У. По этой же причине передали УСМ. Отверстие газоотвода отодвинули назад, а с самой камерой соединили трубкой. Это сделано по причине сниженного давления пороховых газов.

Затыльник сделан из резины, он заменил складной приклад. Он крепится на шарниры к ствольной коробке. В его верхней части есть специальный зуб, который упирается в ствольную коробку. Он сделан для сглаживания верхней поверхности автомата, а также для удержания крышки ствольной коробки от срыва в результате отдачи после выстрела.

Автомат А-91 — видео

Автоматно-гранатометный комплекс А-91М разработан под руководством известного конструктора вооружения В. П. Грязева. А-91М следующее развитие комплекса А-91. Данный образец изначально предполагался для вооружения сил специальных операций армии и МВД России, а также для экспорта. Оружие создано в конфигурации булл-пап, с интегрированным в конструкцию 40мм гранатометом. В ходе разработки конфигурация и внешний вид оружия неоднократно менялись, самым заметным изменением стало расположение 40мм гранатомета ГП-95, если на ранних образцах он располагался над стволом оружия, перед рукояткой для переноски, а спереди под стволом находилась дополнительная вертикальная рукоятка для удержания оружия, то в последнем варианте гранатомет переместился на более традиционное место, под ствол оружия, а его кожух образует цевье.

Современный вариант автомата А-91 под патрон 5.56х45мм НАТО (экспортный вариант. 2003 год). 40мм гранатомет расположен под стволом.

При создании А-91 разработчики решили избавится от основных проблем, связанных с компоновкой булл-пап, выбросом стреляных гильз у самого лица стрелка при стрельбе с левого плеча, и смещенным в заднюю часть оружия центром тяжести. Вторую проблему решили, просто установив в передней части оружия массивный гранатомет, а для решения первой проблемы была разработана схема с удалением гильз из ствольной коробки вперед, через специальный канал, проходящий вдоль казенной части ствола и выводящий гильзы наружу справа, чуть позади пистолетной рукоятки. Отчасти аналогичная идея реализована и в бельгийской штурмовой винтовке FN F2000, однако впервые подобная схема была реализована в экспериментальных автоматах Коробова и Афанасьева, созданных в СССР еще в 1960е годы. Ствольная коробка, не имеющая окна для выброса стреляных гильз, позволила не только защитить механизмы оружия от попадания грязи, но и уменьшить загазованность в районе лица стрелка, повысив тем самым комфортность стрельбы.

Автомат А-91М построен на основе традиционной автоматики с газоотводной схемой и запиранием канала ствола поворотом затвора. Выброс стреляных гильз осуществляется вперед, с правой стороны оружия над пистолетной рукояткой, через специальный канал, проходящий вдоль ствола. Рукоятка заряжания расположена сверху, под ручкой для переноски оружия, и одинаково доступна для обеих рук.

автомат А-91 калибр 7.62мм, вариант середины 1990х годов. Интегральный 40мм гранатомет расположен над стволом

Режимы огня – одиночные выстрелы и очередями. Переводчик режимов огня (он же выполняет и роль предохранителя) расположен справа на ствольной коробке, в ее задней части, и по устройству аналогичен таковому на автоматах Калашникова. Автомат имеет два спусковых крючка, передний управляет интегральным 40мм гранатометом, задний, собственно автоматом. При этом задний (автоматный) спусковой крючок имеет дополнительный автоматический предохранитель от случайных выстрелов, по типу пистолетов Глок или ГШ-18. Гранатомет является интегральной составляющей автомата, находится снизу, у ранней модели А-91, гранатомет был сверху ствола.

Прицельные приспособления включают целик, встроенный в рукоятку для переноски, и мушку на высоком основании, закрепленную на стволе. Дополнительно спереди на стволе размещен складной прицел для 40мм гранатомета. Верхняя часть рукоятки для переноски выполнена в виде направляющей типа Пикатинни, и позволяет устанавливать на нее различные типы оптических и ночных прицелов.

При создании перспективного автоматического оружия в России разработчики все время шли по пути улучшения кучности стрельбы, в то время как в автомате в отличие от снайперского оружия кучность отнюдь не считается единственным определяющим фактором, ради которого следует значительно усложнять конструкцию и делать автомат более дорогим, – говорит Виктор Кириллович.

Дело в том, что в динамике боя солдат почти не имеет возможности тщательно целиться. Главное, чтобы автомат был надежен, универсален и в любой ситуации удобен в применении. Именно эти характеристики и отличают разработанный в нашем конструкторском бюро автомат 7,62 А-91М. Создан он по схеме булл-пап (переводится как бычок). Смысл этой схемы в том, что спусковой крючок располагается впереди магазина, что позволяет резко сократить длину приклада. При общей длине 660 мм автомат имеет полноценный ствол длиной 415 мм. Но схеме булл-пап, как известно, присущи два серьезных порока, которые в мире пока не преодолены.

Первый – это проблема правши, левши. Когда стреляет левша, затвор двигается рядом со щекой, а гильзы летят прямо перед лицом. Это очень неудобно. Поэтому все существующие схемы булл-пап либо левосторонние, либо правосторонние. Есть, правда, и универсальные, но там солдат выбирает автомат под себя. Все это усложняет конструкцию и удорожает оружие.

Читать еще:  Опытная самоходная артиллерийская установка «Объект 416» (СССР)

Второй недостаток заключается в том, что вследствие близкого расположения окна отражения гильз газ воздействует на глаза и носоглотку, что мешает вести прицельный огонь. После длинных очередей у солдата слезятся глаза.

В автомате эти проблемы решены, и решены достаточно эффективно, гильзу отправили не в обычном направлении вбок, а вперед. Этим сразу победили оба недостатка. Теперь автоматом одинаково успешно может пользоваться и правша, и левша, а газы при этом не оказывают влияния на стрелка, так как и они устремляются вперед. Автоматы по схеме булл-пап создают многие, но только у нас гильза летит вперед. Это решение пионерское.
Автомат имеет закрытую ствольную коробку, что уменьшает попадание пыли и повышает надежность работы автоматики. В системе используется магазин от автомата Калашникова на 30 патронов.

Достоинство автомата и в том, что он оборудован встроенным гранатометом. За счет его расположения над стволом удалось добиться очень хорошей балансировки. В гранатомете используются отечественные 40-мм гранаты, созданные специально для подствольника обычная и подпрыгивающая граната с воздушным подрывом боевой части. По осколочному действию она в 3 раза превосходит аналогичный выстрел к американскому подствольному гранатомету. Вес автомата оптимален 3,3 кг, что обеспечивает хорошую кучность при стрельбе обычными патронами и нормальную отдачу при выстреле гранатой.

На автомате предусмотрено использование современного прицельного устройства, в частности однократного коллиматорного прицела, который позволяет в два-три раза повысить эффективность стрельбы по передвигающимся целям.

В настоящее время автомат А-91М рекламируется КПБ как перспективное оружие, однако данных о серийном производстве и закупках данного образца в открытых источниках нет. Вообще, удивляет отсутствие сколько-нибудь подробной информации о данном, несомненно интересном образце в открытых источниках, как Российских, так и зарубежных.

В качестве экспортного варианта создана модификация А-91М под патрон 5,56х45мм НАТО. Главное отличие заключается в конструкции ствола, поворотного затвора и магазина (с пластмассовым корпусом), но изменен и ряд других деталей и узлов, в частности, шток газового поршня, секторный прицел. Узел с гранатометом может заменяться на узел обычного цевья.

Неполная разборка А-91
