Боеприпасы

Для стрельбы из пистолетов Герасименко использовались 7,62-мм безгильзовые патроны, у которых пороховой метательный заряд размещался в самой пуле. Такой вариант безгильзовых патронов иногда именуют патрон-пуля или пуля-патрон. Пуля стальная точёная, сзади имеет полость для заряда и внутреннюю резьбу, в которую вворачивается латунная капсюльная втулка. Во втулку впрессован капсюльный состав, покрытый снаружи лаком или медной фольгой. Фланец этой втулки также служит для врезания в нарезы ствола, то есть выполняет функцию ведущего пояска. После накола (инициирования) капсюль выгорает воспламеняя заряд внутри и освобождая занятое собой отверстие для истечения пороховых газов изнутри патрона-пули.

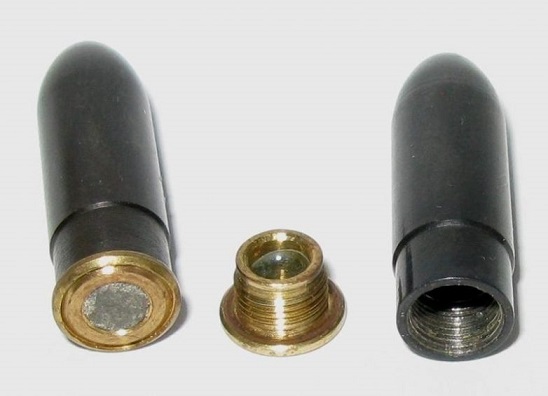

Два безгильзовых патрона Герасименко, у одного вывинчена капсюльная втулка

Два безгильзовых патрона Герасименко, у одного вывинчена капсюльная втулка

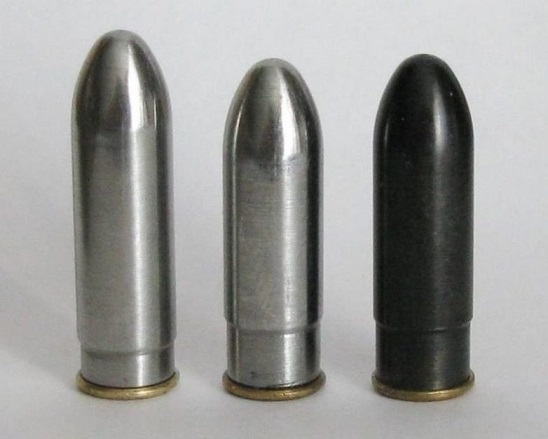

Варианты патронов Герасименко

Многопульные и стреловидные

Оружейники активно экспериментируют и с другим элементом конструкции патрона — пулей. На этот раз, не чтобы упростить конструкцию оружия, а ради улучшения его характеристик, например, кучности и дальности стрельбы.

Ожидаемо, пик этих изысканий пришелся на годы холодной войны. Если раньше оружейники ограничивались изменением калибра и материалов, изобретали пули с сердцевиной из твердых сплавов, то в это время они проявили фантазию.

Одна – хорошо, а две – лучше

Известный по поговорке принцип в применении к пулям открывает много новых возможностей.

Если разделить головную часть патрона на сегменты, можно комбинировать их характеристики. Например, первый сегмент сделать бронебойным, второй из мягкой меди, третий — трассирующим. К тому же, такой патрон удваивает, а то и утраивает плотность огня и, в теории, позволяет точнее попадать в сравнении с огнем отсечками по три выстрела. Отдача единственного выстрела меньше сбивает прицел.

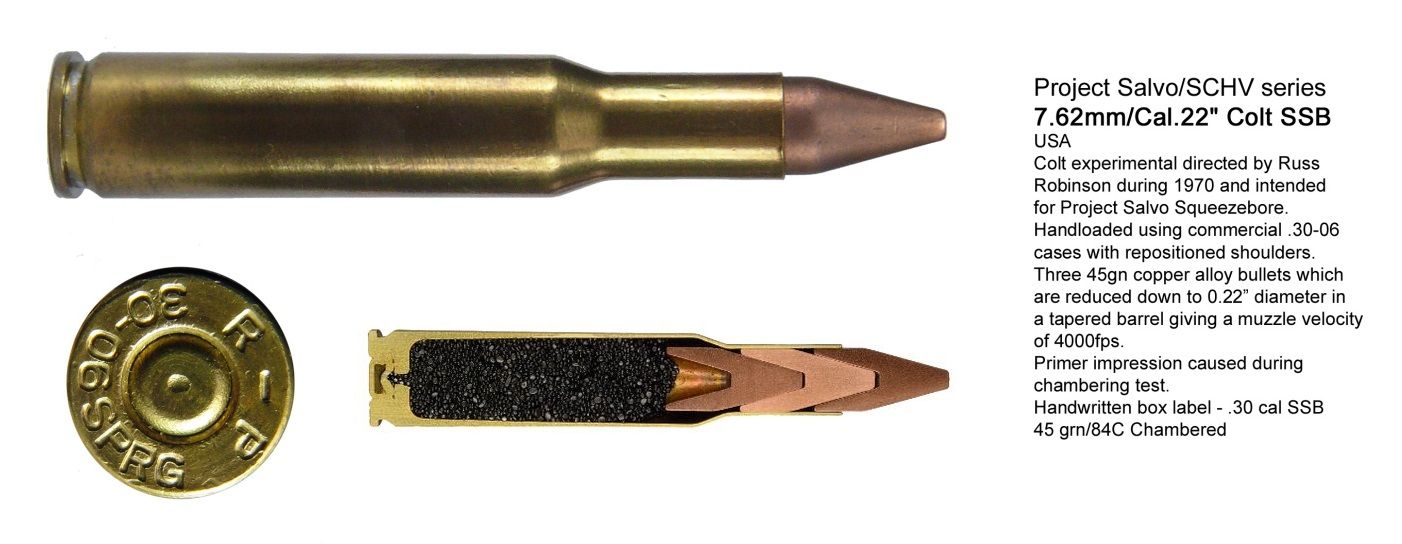

На практике концепцию проверили американские военные в конце 1950-х в рамках проекта SALVO. Для программы по поиску новых видов вооружения, помимо прочих, они изготовили несколько разновидностей патронов SSB —Salvo Squeeze Bore для пулемета М2, винтовки М14 и пистолета SSP Colt.

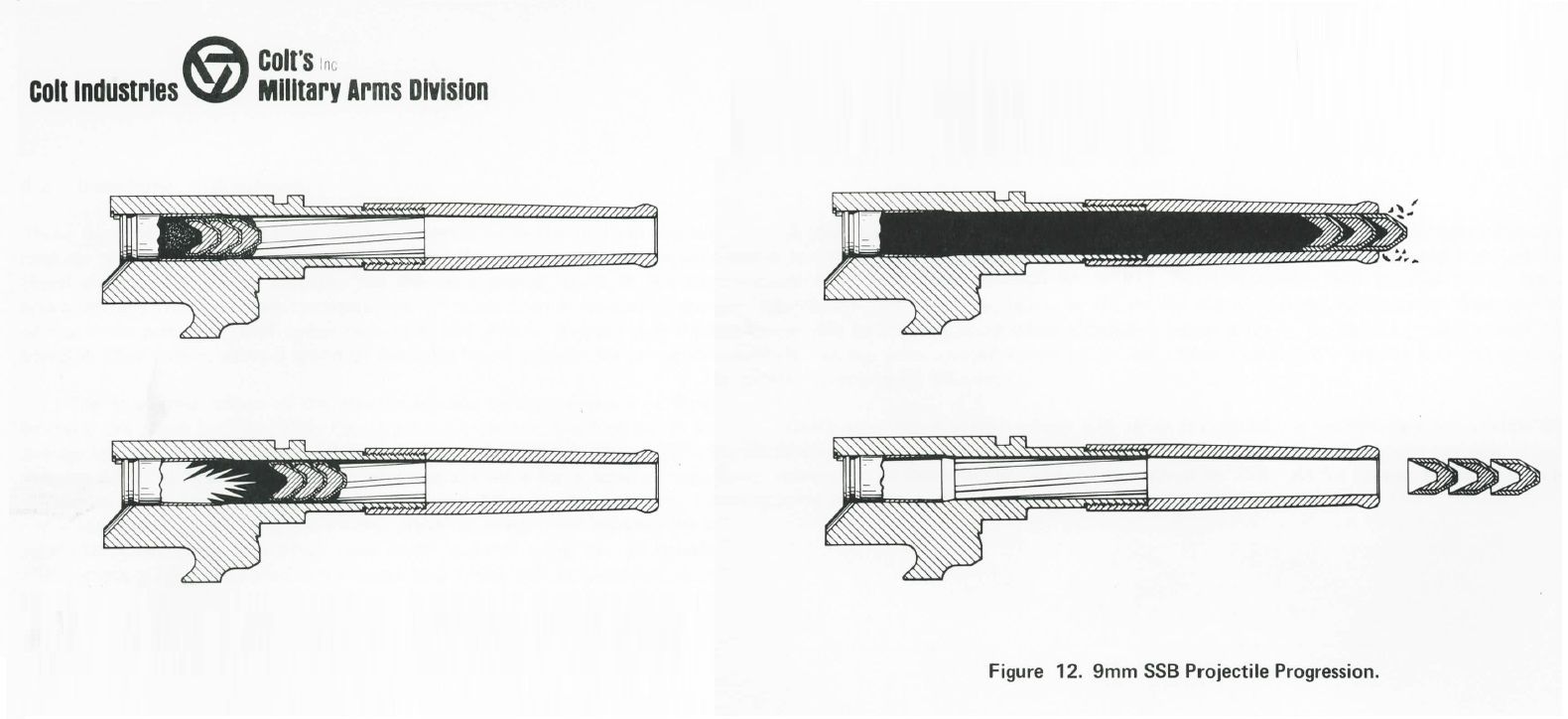

Они предназначались для стрельбы из модифицированного оружия с особым стволом. В начале его канал имел нарезы, но ближе к концу становился гладким и сужался. В этом месте конические сегменты пули, прежде двигавшиеся как единое целое, обжимались, разъединялись и покидали ствол уже по отдельности.

По сравнению с обычным, патрон SSB должен был обладать более высоким останавливающим действием и большей точностью, но на испытаниях второе предположение не подтвердилось. Сегменты пули разлетались слишком широко.

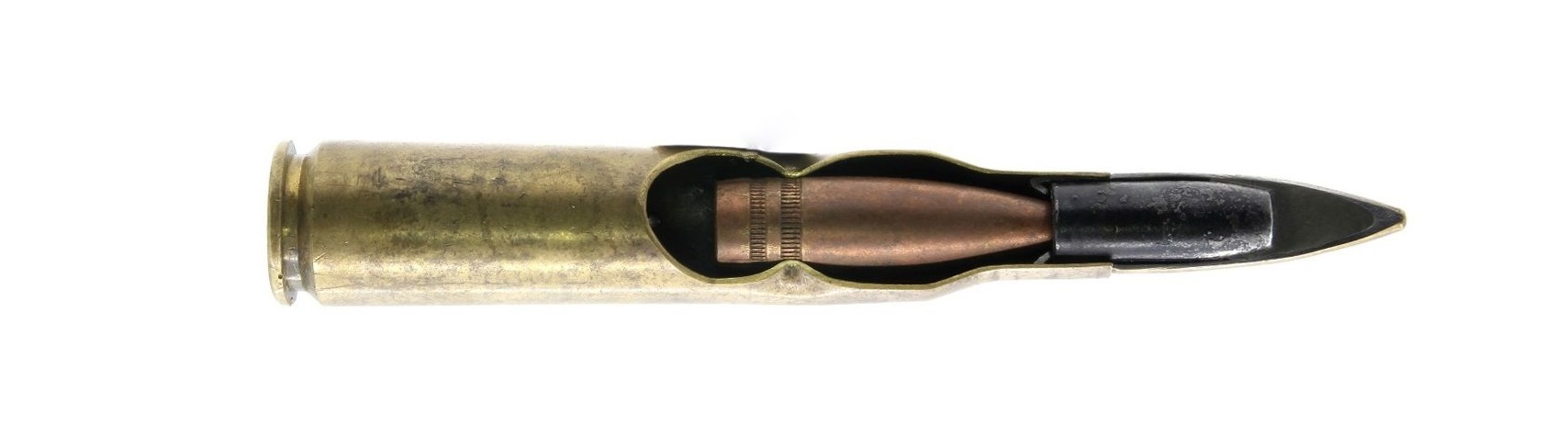

А вот в СССР аналогичные изыскания привели к тому, что в 1984 году крупнокалиберный многопульный патрон приняли на вооружение. 12,7х108/1СЛ, известный как «Теоретик», состоял из двух помещенных одна за другой бронебойно-зажигательных пуль калибром 12,7 мм каждая.

«Теоретик» в модификации с трассирующей пулей

Сильное рассеивание, которое мешало вести прицельную стрельбу из автомата, лишь увеличивало эффективность четырехствольного авиационного пулемета, для которого предназначался этот патрон.

Тем не менее, «Теоретик» использовали ограниченно. Во многом потому, что под него было необходимо перепрограммировать бортовые вычислители вертолетов, рассчитанные на баллистику обычного 12,7 мм боеприпаса.

Огнестрельный дартс

Металлическими стрелками иногда заряжали гладкоствольные ружья еще в 17 веке, причем даже выкованные вручную и вложенные в деревянные поддоны, они давали небольшое увеличение дальности стрельбы.

Патрон ОПС в сравнении с одним из первых советских чертежей оперенной подкалиберной пули

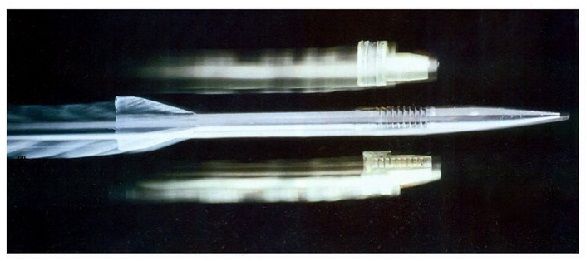

Всерьез испытаниями стреловидных пуль занимались в то же время, что и многопульными патронами. К 1961 году в СССР разработки привели к созданию патрона ОПС (оперенный подкалиберный стрелковый) и автомата АО-27.

В нем помещалась стальная 50 мм стрелка массой 2,3 грамма. К ней прилегал пластиковый поддон, который при выстреле вел стрелку по каналам ствола и отделялся от нее уже в полете.

АО-27 показывал отличные результаты по кучности стрельбы, имел небольшую отдачу, хорошо пробивал преграды, но обладал меньшим по сравнению с АК-47 останавливающим действием. К тому же, патрон ОПС стоил в два раза дороже стандартного 7,62 мм. В итоге автомат АО-27 и патроны к нему так и остались на стадии опытных разработок.

Хотя позднее военные перепробовали несколько вариантов хвостового оперения и даже изготовили гибридные двухпульные и трехпульные стреловидные патроны, соотношение преимуществ, которые они давали, и цены оставалось невыгодным.

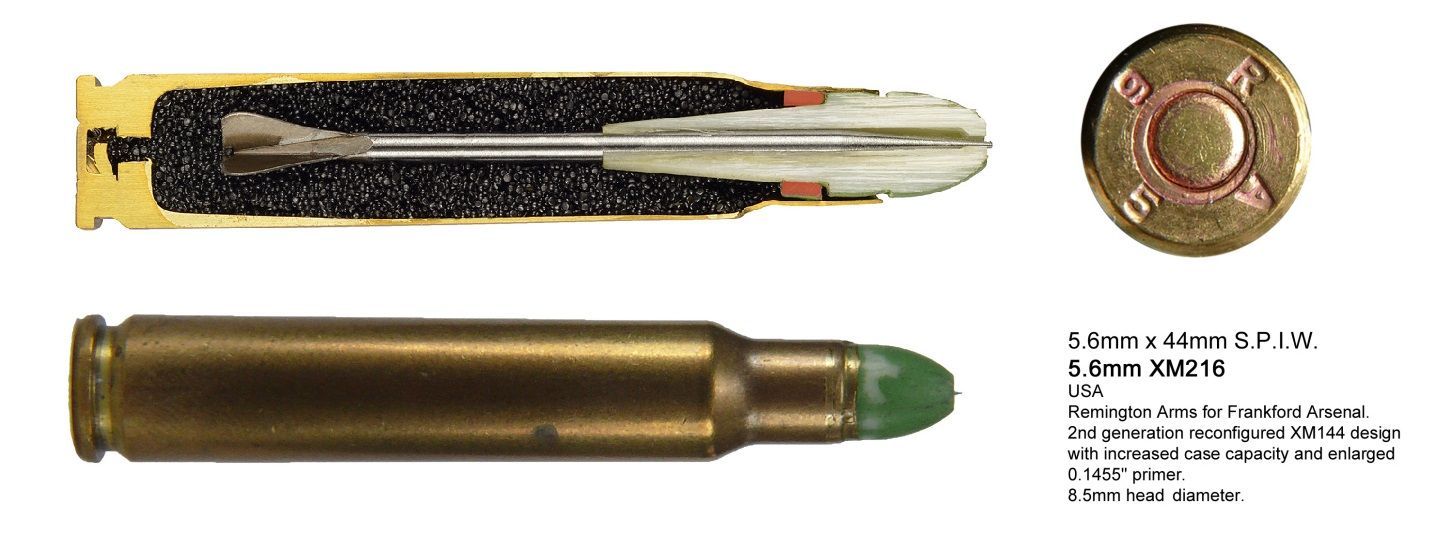

В США подобные пули изучали в рамках программы SPIW, но она не так и не привела к созданию оружия будущего. После принятия на вооружение винтовки Armalite AR-15, прародительницы M16, исследования прекратили, фактически признав бесперспективность подобных патронов. Впрочем, в артиллерийском деле совсем другая экономика, там наработки по «стрелам» нашли применение в виде бронебойных подкалиберных снарядов.

Независимое военное обозрение

5:02 / 25.11.17
Пистолеты Герасименко под безгильзовый патрон

Наверное, самыми интересными образцами среди огнестрельного оружия на данный момент являются те, которые используют безгильзовые патроны. Несмотря на то что разработкой такого оружия занимаются уже очень давно, и такие разработки фактически уже признали нецелесообразными, оружие, в котором используется безгильзовый патрон, до сих пор интересно, в первую очередь потому, что в нем, даже если не брать сами боеприпасы, применена масса смелых и достаточно удачных идей, большинство из которых, к сожалению, не встретить ни в каком другом оружии, так как оно использует совершенно другие боеприпасы. Как ни странно, но широкую известность получили зарубежные образцы оружия, про отечественные же разработки мало кто вспоминает, но попробуем исправить эту несправедливость и познакомить с оружием под безгильзовый патрон, созданном в еще 1972 году.

Одной из самых примечательных особенностей является то, что Герасименко Владимир Александрович работал над своим оружием фактически по собственной инициативе, его же основная работа была связана с авиацией, а никак не с огнестрельным оружием. Как удалось конструктору добиться того, что власть закрывала глаза на его «хобби», обсуждать не будем, да и не мешало это конструктору выполнять свои прямые обязанности. Всего В. Герасименко успел разработать 20 пистолетов самых различных конструкций, среди которых два варианта и под безгильзовый патрон калибром 7,62, при этом оружие сохраняет вполне приемлемые габариты, обладая вместимостью магазина 24 патрона и 48 патронов.

Разумеется, оружие это было очень и очень сырым, в основном, все упиралось в то, что не было приемлемого безгильзового боеприпаса, над которым должны работать уже совсем другие специалисты, но Владимир Александрович не ограничивался только оружием под несуществующий патрон, что было бы глупо, а параллельно разрабатывал и боеприпасы, хотя это был явно не его профиль. Отличия между моделью 72 и 73 очень и очень небольшие, можно даже сказать, что оружие фактически идентично, более поздняя модель имеет только увеличенный в два раза в емкости магазин, и в ней отсутствует затворная задержка. Так что можно ограничится описанием одного из пистолетов, с более поздней модели и начнем. Но перед этим пару слов надо сказать и о патронах.

Представляют собой безгильзовые патроны Герасименко ни что иное как пулю из стали, в которой высверлена полость для размещения метаемого заряда, а также имеется резьба для установки сгораемого капсюля, ни одного из вариантов которого не сохранилось. Пули/патроны были действительно достаточно интересными, некоторые из них даже были с воронением. У отдельных был усечен носик, то ли для установки сердечника, то ли еще по каким-то непонятным причинам. Имеется предположение, что эти патроны были только в виде макетов, а не реальные их варианты, так как стволы у обоих пистолетов были нарезными, и несложно представить, что случилось бы, если бы из такого оружия попытались бы выстрелить стальной пулей. Однако сгораемый капсюль мог иметь в своей конструкции совсем несгораемые детали, которые могли служить ведущими поясками для движения стальной пули по стволу, но тут опровергается такая мысль калибром пуль/патронов. В общем, быстрее всего если пистолеты Герасименко и стреляли, то изначально они были с гладкими стволами, но ввиду невысокой точности оружия, конструктор решил их заменить на нарезные, а вот разработать новые боеприпасы не успел. Но это только моя догадка, так что она не претендует на точность и соответствие действительности.

С боеприпасами к данному оружию вроде бы разобрались, осталось только разобраться, каким образом конструктору удалось уместить 48 патронов в одном магазине, так, что габариты оружия и самого магазина увеличились минимально. Конечно, немаловажную роль в этом всем сыграло то, что боеприпасы не имели гильзы, что существенно уменьшило их габариты, однако даже при этом условии разместить 48 патронов в одном магазине, и чтобы при этом он не торчал до колена достаточно затруднительно. Конструкция магазинов пистолетов действительно достаточно простая и не совсем удобная для оружия, в котором магазин помещается в рукояти.

Дело в том, что магазины пистолетов под безгильзовые патроны конструктора Герасименко представляют собой два магазина стоящих друг за другом, но собрано это все в одном корпусе и каждый ряд патронов имеет свой подаватель и пружину. Подача же патрона из магазина такой конструкции в патронник производилась следующим образом. При отведении кожуха-затвора назад патроны из первого и второго магазина входили в сцепление с кожухом затвором, соответственно, при движении его вперед оба патрона также двигались вперед. Так, патрон из задней части магазина занимал место патрона в передней части магазина, а патрон из передней части вставлялся в патронник.

При следующем ходе кожуха-затвора все повторяется снова, таким образом, сначала расходуется первый патрон из переднего ряда магазина, потом расходуется полностью весь задний ряд, а после, из заднего ряда цеплять становиться нечего, и в расход идет полностью передний ряд патронов. Само собой, конструкция такого магазина даже при условии использования безгильзовых патронов делала рукоять пистолета достаточно широкой и явно неудобной для удержания, в случая же использования такого магазина с классическими боеприпасами, рукоять и вовсе стала бы огромной, хотя если магазин располагать не в рукояти оружия, то такая система смогла бы найти применение и в серийных образцах, например, в пистолетах-пулеметах.

Учитывая что калибр патронов был не самый большой, а пороховой заряд размещался внутри пули/патрона, то нет ничего удивительного в том, что работало оружие по простейшей схеме автоматики — со свободным затвором. При этом в виду конструкции патронов личинка затвора фактически входила в казенную часть ствола. Работа автоматики абсолютно ничем не отличалась от автоматики того же ПМ. Так, при выстреле, затвор получал импульс, который заставлял двигаться его назад, при этом извлечения стреляной гильзы не происходило, просто по той причине, что гильзы не было, а за то время, что пуля проходила ствол и пороховые газы уравнивались по давлению с окружающей средой, личинка затвора успевала выйти из патронника. Далее затвор доходил до своего крайнего заднего положения, останавливался и под воздействием возвратной пружины начинал двигаться вперед, передвигая из заднего ряда магазина патрон в передний, а из переднего в патронник. Но оружие, имеющее вместимость магазина 48 патронов, не имеет право быть лишено возможности автоматического огня. Так и пистолеты ВАГ-72 и ВАГ-73 могли стрелять очередью без отсечки по несколько патронов. Примечательным моментом в этом было то, что оружие с таким легким затвором развило бы при автоматической стрельбе очень высокую скорострельность со всеми вытекающими проблемами. Чтобы решить этот вопрос конструктором был применен пневматический тормоз затвора, который располагается под возвратной пружиной, перед предохранительной скобой оружия. Достаточно часто эту деталь путают с лазерным целеуказателем, но это совсем не он. Как можно понять из фотографий конструкция этого пневматического тормоза проще некуда.

Фото: nevsedoma. com.ua

Нужно отметить, что несмотря на кажущуюся «сбитость» оружия на картинках, пистолет был совсем не коренастого «телосложения». Так, ВАГ-73 был даже больше полноразмерных моделей, обладая длиной более 235 миллиметров, высота же оружия составляла уже нормальное значение — 135 миллиметров, а толщина и вовсе была равна 28 миллиметрам. Таким образом, можно говорить о том, что большая длина оружия обусловлена тем, что в пистолете используется магазин с последовательным расположением двух рядов патронов, соответственно, казенная часть ствола должна находиться у первого ряда, что еще раз говорит в пользу того, что в пистолете такие магазины использовать не совсем разумно. Вес же оружия составлял чуть больше, чем 1,2 килограмма, но это вес с пустым магазином, добавить 48 патронов и сразу же 1,2 превратятся в 1,5, если не больше. Понятно, что вариант ВАГ-72 с 24 патронами был поменьше и полегче.

Фото: nevsedoma. com.ua

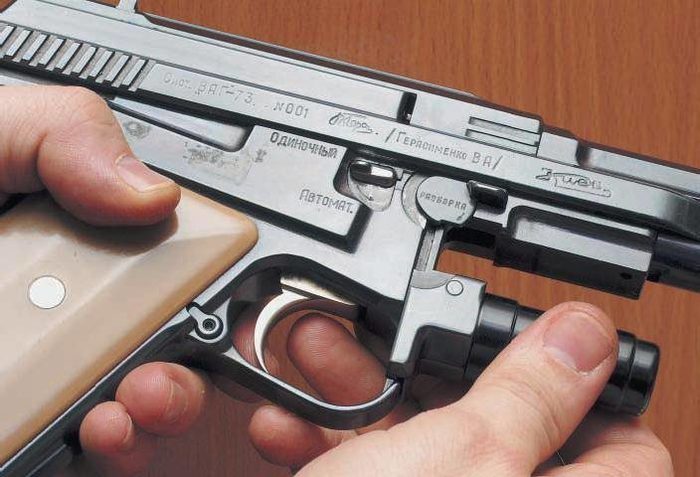

По обе стороны пистолета имеется переключатель режима огня оружия, второй переключатель, расположенный рядом с переключателем режимов огня с правой стороны оружия, это не переключатель предохранителя, а фиксатор для выполнения разборки пистолета. Судя по всему, предохранитель в этих опытных образцах предусмотрен не был. Прицельные приспособления открытые состоят из мушки и целика. В целом, если смотреть на данные образцы пистолетов как на оружие, которое кому-нибудь когда-нибудь пришлось бы производить, то хочется пожалеть производителя. Один ствол пистолета, который выполнен не только как ствол, но и как отдельная часть рамки с направляющими может свести с ума фрезеровщика. Но сделаем поправку на то, что проектировал оружие человек без специального образования, хоть и был конструктором. Возможно, именно по этой причине у него и получились достаточно интересные образцы, так как его голова не была обременена знаниями в конкретной тематике, а на руках не было тысячи примеров как делать нельзя. Человек занимался любимым делом, и видно, что работал, так сказать, для души, а не для того, чтобы его оружие приняли на вооружение. А вообще, удивительно, что один человек смог сделать пускай и не идеальный, но рабочий образец оружия под безгильзовый патрон, да еще и самостоятельно разработал какой-никакой боеприпас. Еще удивительнее, что он открыто работал над своим оружием, да еще и не на профильном предприятии, что вообще не вписывается ни в какие рамки разумного. Впрочем, на многих других пистолетах, спроектированных конструктором Герасименко, можно видеть надписи о тех или иных датах, как, например, «50 лет СССР» и другие. Таким образом, можно предположить, что, видимо, его «хобби» было подкреплено тем, что оружие фактически в единичном экземпляре, да еще и ручной работы использовалось как наградное или подарочное в самом верху, но фактов, подтверждающих это, естественно, нет. Сразу нужно сделать оговорку, что речь идет не о безгильзовых пистолетах, как уже было отмечено выше конструктор является автором более 20 различных образцов, которые были вполне работоспособны. Думаю, что никто бы не отказался заиметь оружие наградное, а тем более если оно в своем роде уникально и не имеет аналогов ни среди отечественного, ни среди зарубежного. Хотя, возможно, эти надписи просто надписи и являются не более чем проявлением патриотизма.

Боеприпасы

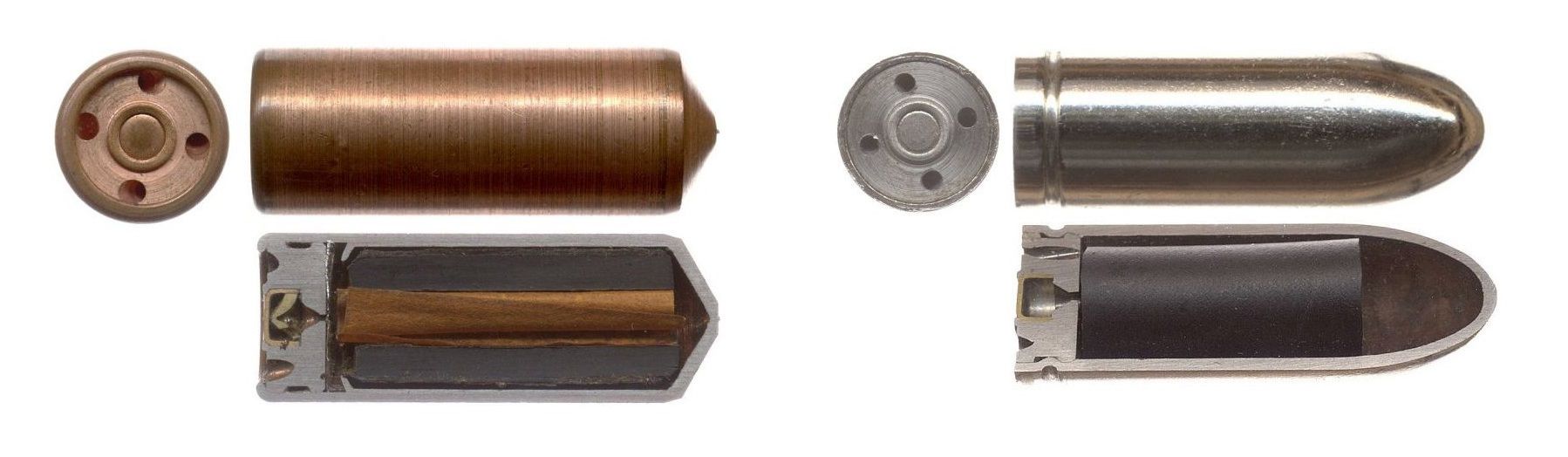

Для стрельбы из пистолетов Герасименко использовались 7,62-мм безгильзовые патроны, у которых пороховой метательный заряд размещался в самой пуле. Такой вариант безгильзовых патронов иногда именуют патрон-пуля или пуля-патрон. Пуля стальная точёная, сзади имеет полость для заряда и внутреннюю резьбу, в которую вворачивается латунная капсюльная втулка. Во втулку впрессован капсюльный состав, покрытый снаружи лаком или медной фольгой. Фланец этой втулки также служит для врезания в нарезы ствола, то есть выполняет функцию ведущего пояска. После накола (инициирования) капсюль выгорает воспламеняя заряд внутри и освобождая занятое собой отверстие для истечения пороховых газов изнутри патрона-пули.

Два безгильзовых патрона Герасименко, у одного вывинчена капсюльная втулка

Два безгильзовых патрона Герасименко, у одного вывинчена капсюльная втулка

Варианты патронов Герасименко

Автоматический пистолет Герасименко ВАГ-73 (СССР/Россия)

Пистолеты Герасименко поступили в хранилища музея в конце 80-х годов прошлого века после смерти конструктора. В учётной карточке к одному из пистолетов, хранимых в музее, имеется запись: «. инженер конструктор авиационного завода». В Киеве Герасименко Владимир Алексеевич (1910-1987) в течение многих лет (с 1942 г.) занимался разработкой и конструированием спортивных и боевых пистолетов. В начале 1970-х г. г. он разработали и изготовил 7,62-мм безгильзовые пистолетные патроны и две модели многозарядных автоматических пистолетов под этот патрон. Пистолеты изобретатель назвал ВАГ-72 (24-зарядный) и ВАГ-73 (48-зарядный). За годы творческих поисков В. А. Герасименко выполнил около 20 опытных разработок по новой технике. Им получено 7 авторских свидетельств на изобретения. ».
Кроме безгильзовых пистолетов в фондах музея име-ются 9-мм пистолет под патрон 9×18 ПМ, а также 7,62-мм пистолет Герасименко под патрон ТТ, но он вполне обыкновенен по конструкции и замечателен лишь надписью «XXX лет Великого Октября» на рамке. Кстати, на безгильзовых пистолетах тоже имеется лозунг — «50 лет СССР». Думаю, что такая демонстрация лояльности власти была жизненно необходима для обеспечения самой возможности работы с оружием на непрофильном предприятии.

По воспоминаниям сотрудников музея, деятельность Герасименко курировало Киевское управление КГБ, которое и создало ему условия для нормальной работы на заводе.
Интересно, что один из образцов в Киевском КГБ для перевозки в Ленинград получал нынешний главный хранитель оружейных фондов Александр Николаевич Кулинский. В качестве «сопроводительного документа» ему было «выдано» устное пожелание счастливого пути полковником ГБ. Пистолет был упакован в чемодан с личными вещами и поехал в город трёх революций.

В это время наша страна всё ещё вела неравную борьбу с пьянством и алкоголизмом, а Украина всё ещё славилась своим самогоном (горилкой, то есть). И, разумеется, в узелках и баулах несознательных граждан, отбывающих с Украины, обязательно находилось место для жидкого сувенира от родственников. У Александра Николаевича «тоже было», но, услышав перед отправлением поезда по внутренней связи объявление о милицейской проверке багажа пассажиров на предмет наличия алкоголя, про бутыль он сразу забыл, прикидывая сколько вре-мени проведёт в кутузке «до выяснения» вместе с неведомым оружием без документов. Однако, всё закончилось благополучно — пронесло.

Пару слов о загадочном киевском авиационном заводе. Впервые взяв в руки пистолеты Герасименко я обратил внимание на знакомое витиеватое начертание слова «Киев» на рамке — точно также маркировались фотоаппараты «Киев». Это эмблема киевского завода «Арсенал» (и ныне существующего), который занимался оптическими авиационными системами для авиации и космоса. Отсюда и «авиационный завод».

Безгильзовый патрон Герасименко представляет из себя точёную из стали относительно тонкостенную пулю со скруглённой головной частью, полостью для пороха и резьбой для ввинчивания капсюля. К сожалению, все патроны, хранимые в музее, не имеют капсюля и мы ничего не знаем об его устройстве. Скорее всего, он был сгорающим. Некоторые патроны имеют срезанную головную часть — то ли для сердечника, то ли для разрывного заряда.

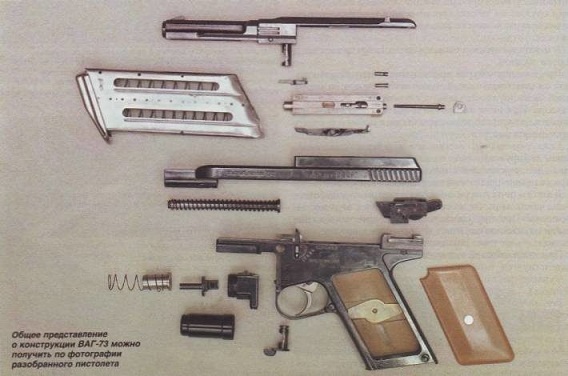

Сам пистолет довольно массивен (1,2 кг) и имеет внушительные габариты (235x135x28 мм). Ударно-спусковой механизм позволяет производить выстрел как самовзводом, так и с предварительным взведением курка. Пистолет не имеет внешнего предохранителя, но оснащён двусторонним переводчиком режимов огня, поскольку предусматривает ведение огня не только одиночными выстрелами, но и очередями.
Для обеспечения возможности эффективной прицельной стрельбы в автоматическом режиме в конструкцию введён пневматический замедлитель, тормозящий затвор при его движении в крайнее переднее положение.

Ствольный блок соединяется с рамкой пистолета вертикальным штифтом, фиксируемым поперечной осью. Сама рамка имеет «ажурную» конструкцию с очень тонкими стенками и на вес воспринимается как легкосплавная, хотя изготовлена из стали.

Очень похоже, что оба безгильзовых пистолета Герасименко никогда не стреляли, но изготовлены очень качественно. Основным доводом для такого утверждения служит даже не состояние пистолетов, а имеющиеся части патронов.
Во-первых, стрельба стальным патроном из нарезного ствола губительна даже в случае выступающего ранта задней части патрона, которая может служить ведущим пояском.
Во-вторых, сомнительно само по себе существование боеспособных патронов конструкции Герасименко, поскольку их снаряжение с капсюлем хитроумной конструкции задача не просто сложная, а опасная и зани-маться такими делами должны специалисты не механического профиля, которые, впрочем, и до сих пор на этом поприще не преуспели.

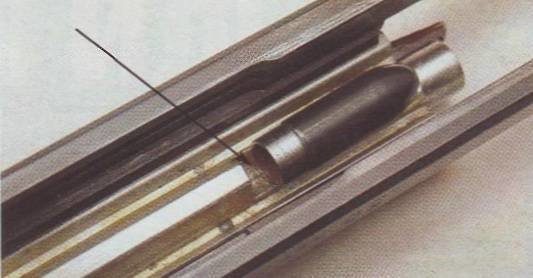

Крайне интересна система питания ВАГ-73. Его магазин действительно вмещает 48 (. ) патронов и по сути представляет собой два магазина с отдельными подающими пружинами, размещённые в едином корпусе друг за другом.

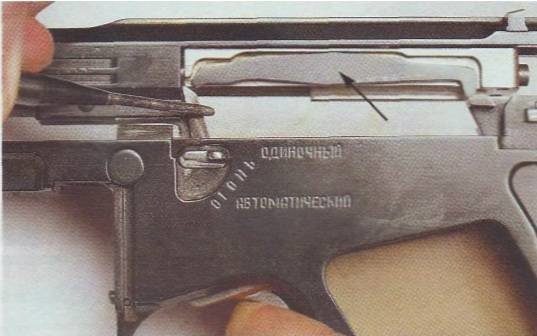

Оригинально устроен пневматический замедлитель, подтормаживающий затвор при накате, что позволяет вернуться пистолету на линию прицеливания при стрельбе очередями.
Когда затвор начинает движение назад, он, своей нижней частью взаимодействует с рычагом замедлителя, приводящего в движение (вперёд) алюминиевый поршень. При этом воздух из цилиндра выходит через клапан в его передней части — образуется разряжение. При накате затвора он встречает на своём пути другое плечо рычага замедлителя и продолжает движение, преодолевая сопротивление цилиндра, удерживаемого в цилиндре за счёт разряжения. В результате затвор приходит в крайнее переднее положение на мгновение позже, чего, по замыслу конструктора, вполне хватает для возвращения оружия на линию прицеливания перед очередным срывом курка с боевого взвода в режиме автоматического огня.

А механизм переводчика режимов огня устроен следующим образом.
При взведёном курке при нажатии на спусковой крючок он через подвижный толкатель нажимает на переднюю часть двуплечего рычага с левой стороны личинки затвора. При этом задняя часть рычага опускается, нажимает на шептало, курок срывается с боевого взвода -происходит выстрел.

Если переводчик установлен в режим одиночного огня, подпружиненный толкатель спускового крючка свободно перемещается вниз передним плечом рычага при возвращении затвора вперёд после выстрела.
В автоматическом режиме при нажатом спуске толкатель, нажав на рычаг, жёстко фиксируется в верхнем по-ложении. При приходе затвора в переднее положение рычаг натыкается на толкатель и его передняя часть поднимается — шептало опускается, происходит выстрел.
При производстве выстрела с невзведённым курком задействуется тяга, соединяющая спусковой крючок с курком, расположенная внутри рамки пистолета (справа).

Вот, пожалуй, и все особенности пистолета ВАГ-73, созданного советским инженером Владимиром Алексеевичем Герасименко в начале 70-х годов прошлого века.
Его история уникальна и показательна — представить себе в советские времена гласную работу по оружейной тематике в инициативном прядке не то что трудно, а невозможно. Но ведь работа велась! И инженер без оружейного образования смог разработать и изготовить уникальные, обогнавшие время конструкции пистолетов, которые вполне современно выглядят и в XXI веке. Что же до прикладного значения пистолетов Герасименко. Так ведь далеко не всем интересным разработ кам даже грандов оружейного дела уготована судьба серийных изделий. Опыт работы над ними служит фундаментом при создании действительно гениальных образцов оружия. И тому есть множество примеров. А в случае с ВАГ-73 мы имеем дело с работой энтузиаста на перспективу, которая даже сейчас кажется далёкой, поскольку полноценный безгильзовый патрон, пригодный для использования в боевых писталетах не создан до сих пор.

При создании поста использовалась статья «Гильзу-вон!»
Автор М. Дегтярёв. Статья из журнала «Калашников» №3 2008г.

Безгильзовые и реактивные

Один из способов радикально улучшить современное оружие — изобрести надежный безгильзовый патрон. Он сильно упростит конструкцию за счет отказа от механизмов для автоматического выброса стреляных гильз. Вместе с гильзами исчезнет и большинство причин неисправностей автоматического оружия. И это не говоря о том, что боекомплект станет легче. Поскольку средний вес солдатского снаряжения перевалил за 30 килограммов, вес патронов — немаловажный фактор.

Патрон с «улетающей» гильзой

Избавиться от гильзы, как от отдельного элемента конструкции патрона, можно, срастив ее с пулей. Так в 1980-х поступил итальянец Бруно Чиволани — создатель патрона 9mm AUPO и пистолета-пулемета Benelli CB-M2.

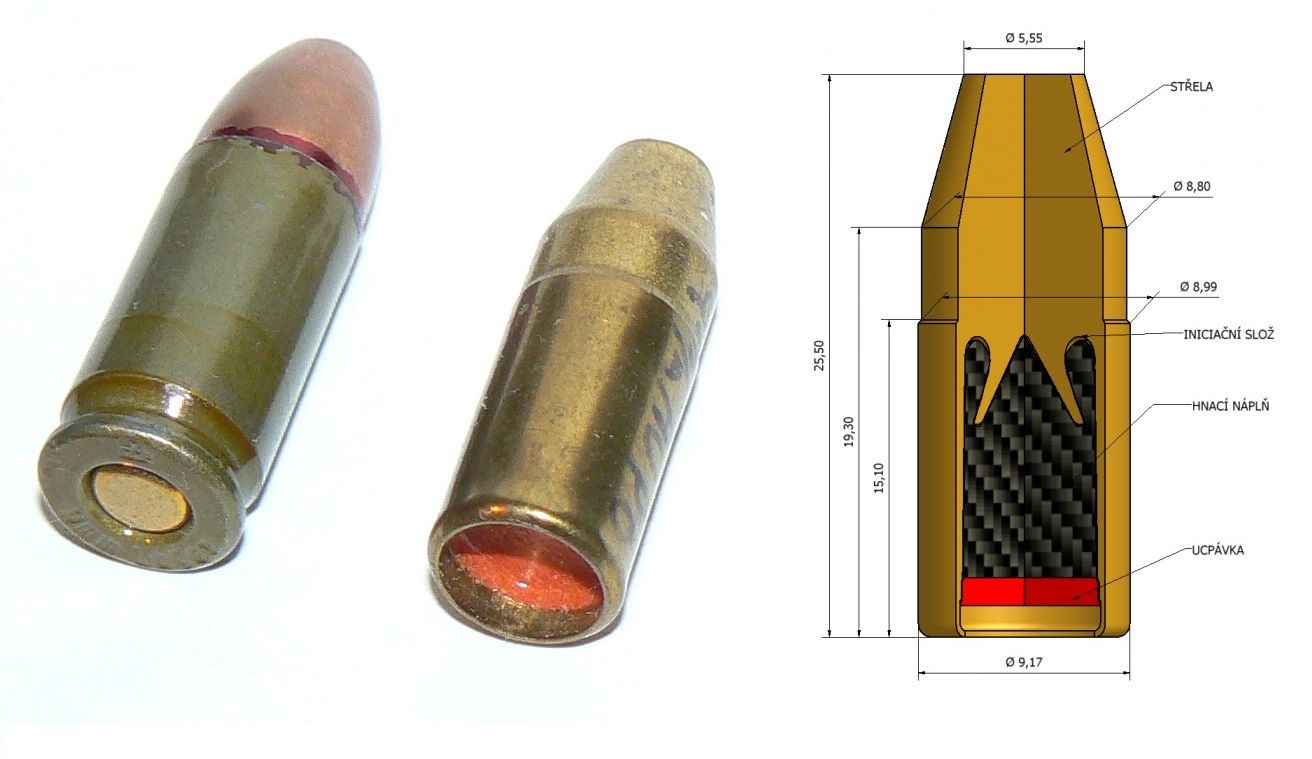

Обычный 9 мм патрон в сравнении с 9mm AUPO

В задней части его патрона располагался заполненный порохом «стакан», а вдоль стенки размещался легковоспламеняющийся «капсюльный заряд». Он детонировал от удара бойка по стенке «стакана» и поджигал порох. Тот, в свою очередь, сжигал диафрагму, закрывающую донце патрона. Пороховые газы высвобождались, и пуля целиком покидала ствол.

Скорее всего, Чиволани вдохновлялся патентом американца Уолтера Ханта — изобретателя пули Rocket Ball, жившего еще в 19 веке, но как к похожему решению пришел советский конструктор Владимир Алексеевич Герасименко неизвестно.

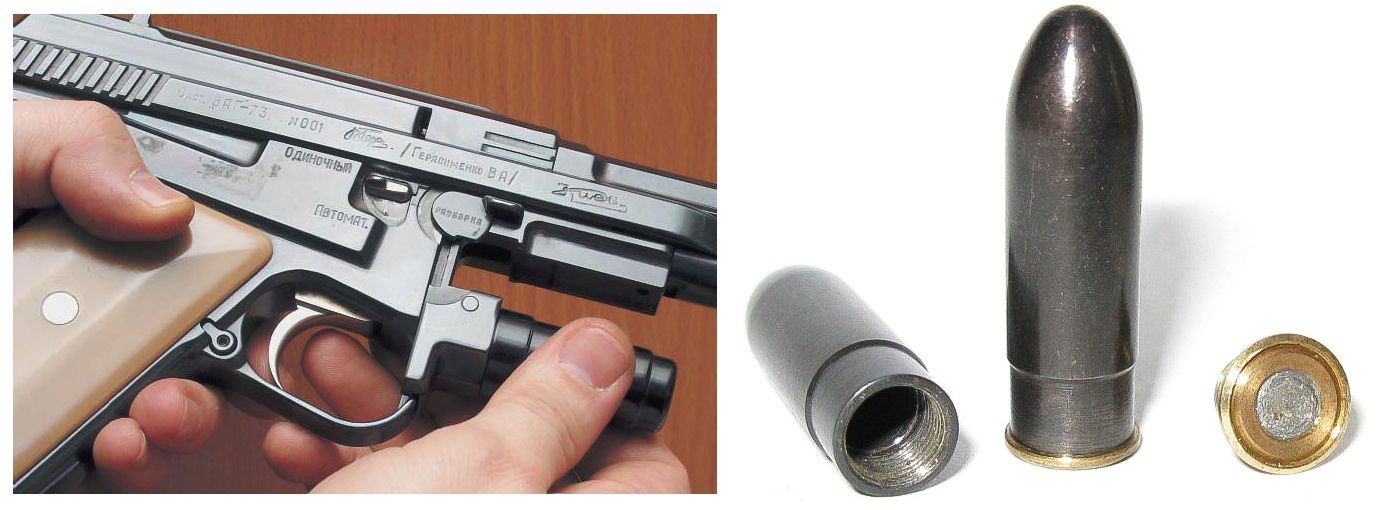

Для своего пистолета ВАГ-73 Герасименко изготовил цельностальной патрон и разработал сгорающий целиком капсюль. Чтобы боеприпас не «съедал» нарезы ствола, конструктор снабдил его ведущим латунным пояском, как на артиллерийском снаряде.

К сожалению, о характеристиках ВАГ-73 доподлинно ничего не известно. Работа велась в инициативном порядке, и до испытаний пистолет не добрался.

Ясно одно — судьба пистолета Герасименко была предрешена с самого начала — уж очень дорог в производстве был бы патрон. А вот Benelli CB-M2 испытывался военными и получал положительные отзывы, но в серийное производство допущен не был.

Реактивный Gyrojet

Другой тип безгильзового патрона — «мини-ракета» американского пистолета MBA Gyrojet.

Корпус этого крупного (13×50 мм) стального патрона цельный, но в его донце вокруг капсюля под углом просверлены миниатюрные отверстия. Через них образовавшиеся при выстреле пороховые постепенно выходят наружу, создавая реактивную тягу. Чем-то подобным через 38000 лет вооружится космический десант из технофентезийной вселенной Warhammer.

Создатели Gyrojet Роберт Мэйнард и Артур Биль стремились создать бесшумное оружие, которое по характеристикам превосходило бы классические пистолеты. Отчасти им это удалось.

Выстрел из Gyrojet был практически бесшумен, а на дальности в полсотни метров по энергии вдвое превосходил боеприпас пистолета Colt М1911. Однако, пуля Gyrojet медленно разгонялась — по воспоминаниям владельцев, на выходе из ствола ее можно было остановить, подставив ладонь.

К тому же, Gyrojet не отличался кучностью стрельбы. В отличие от Герасименко, Мэйнард и Биль не стали решать проблему износа нарезов и ограничились гладким стволом. «Мини-ракета» стабилизировалась вращением, полученным за счет закрученной реактивной струи, и потому легко сбивалась с траектории.

Отдельные американские солдаты покупали Gyrojet для войны во Вьетнаме, но быстро убеждались в бесполезности этого оружия в реальном бою. Стоило на линии огня оказаться тонкой веточке или плотной листве, и траектория выстрела смещалась в непредсказуемом направлении. Вместо малошумного и мощного оружия из Gyrojet получился технический курьез.

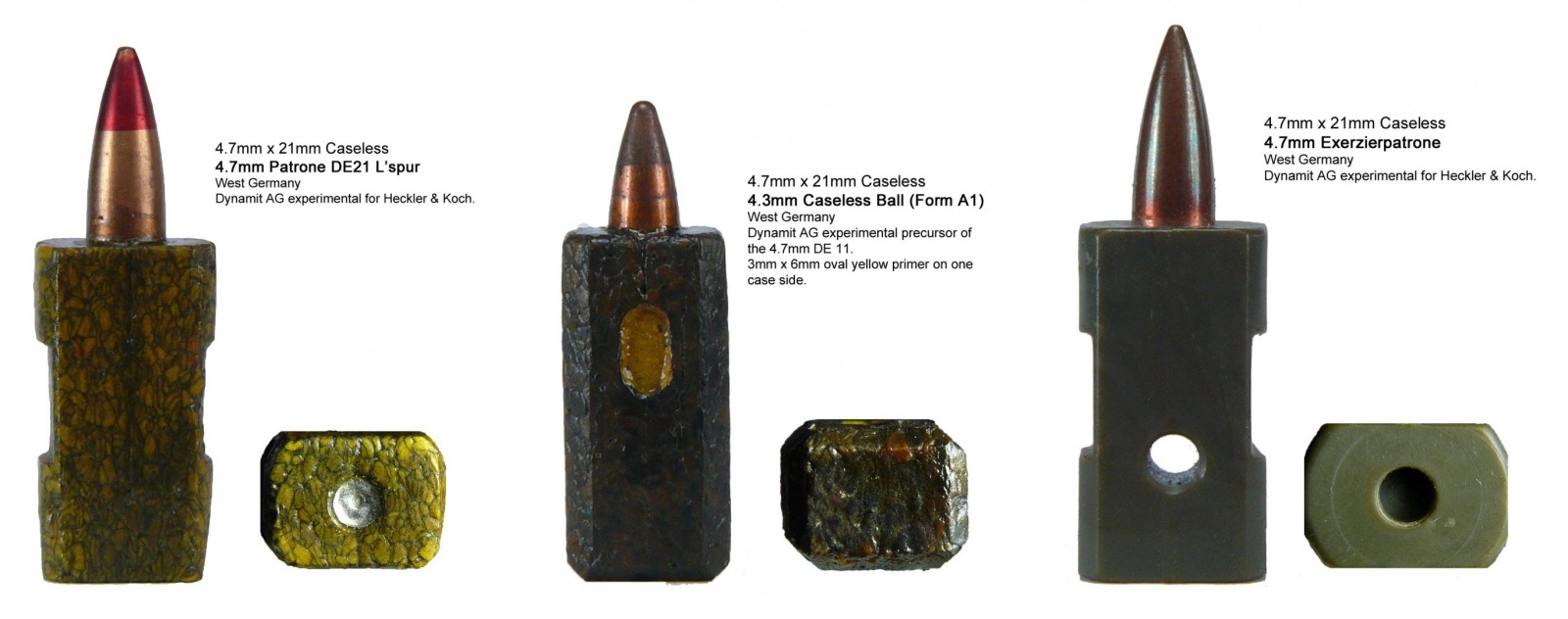

Патроны со спрессованным зарядом

Еще один способ переизобрести патрон — отказаться от всяких намеков на гильзу. Тут дальше всех продвинулись немцы при помощи компании Dynamit Nobel.

С начала 60-х и до 90-х годов прошлого века они разрабатывали боеприпас, в котором пуля была бы вклеена в переднюю часть пороховой шашки, покрытой сгорающим защитным лаком. Основными проблемами этого типа патронов стали: хрупкость и склонность к самовоспламенению.

При интенсивной стрельбе внутренности оружия неизбежно разогреваются. Так что безгильзовый патрон с одной стороны должен выдерживать высокую температуру, а с другой гарантированно срабатывать при ударе по капсюлю. Обычный порох тут не подходил, и в Германии разработали высокотемпературный состав на основе тетрила.

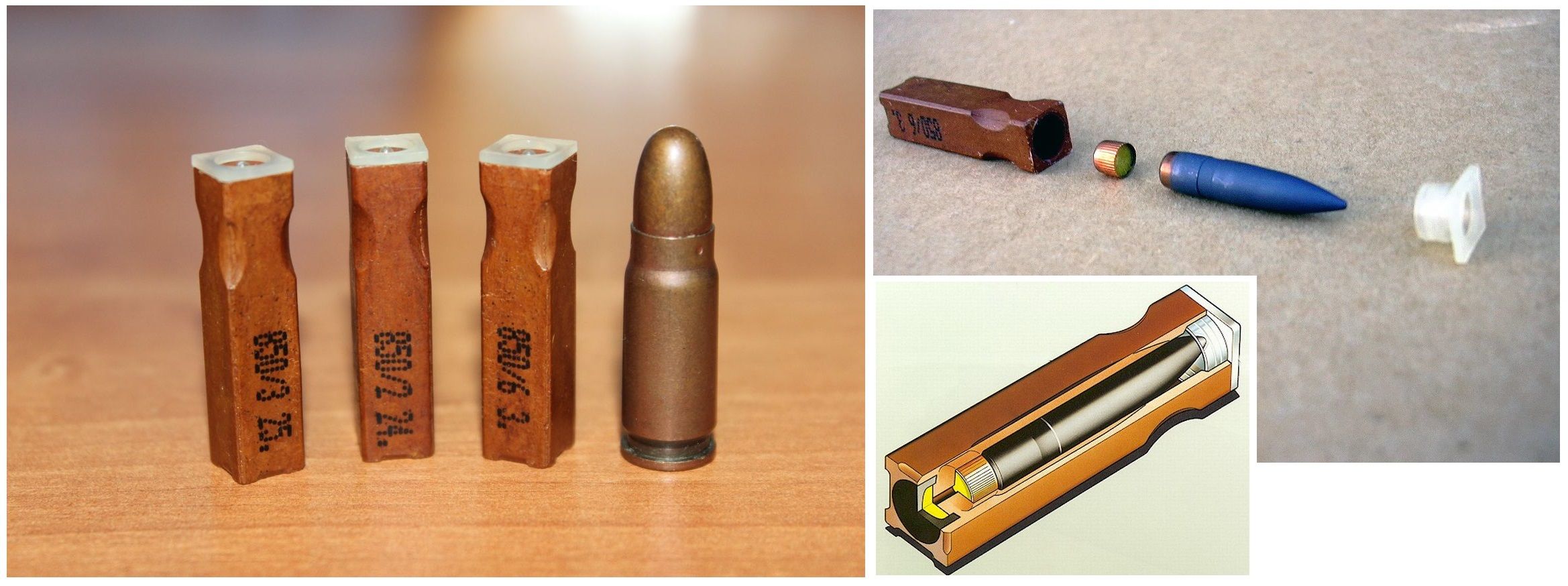

В результате был создан 4,73 мм телескопический патрон DM11. Его пуля была целиком утоплена во взрывчатое вещество, так что боеприпас получился компактным и легким — всего 5,2 грамма. Для сравнения, распространенный патрон 5,56 × 45 мм НАТО весит 12,3 грамма.

Парадоксально, но винтовка, для которой предназначался DM11, Heckler&Koch G11, оказалась не проще, а намного сложнее традиционного оружия. Ее испытания и доработки растянулись без малого на 30 лет. И хотя в 1991 году уже бельгийцы из компании VBR упростили немецкую конструкцию и изготовили винтовку VBR CAR (Caseless Ammunition Rifle), в магазине которой помещалось аж 120 безгильзовых патронов, момент был упущен. Военные окончательно разочаровались в идее.

Необычный пистолет ВАГ-73

Необычный пистолет ВАГ-73

Пистолет Герасименко под безгильзовый патрон

ВАГ-73 — опытный автоматический пистолет под экспериментальный безгильзовый патрон калибра 7,62 мм, разработанный советским инженером В. А. Герасименко в начале 70-х годов XX века. Устройство оружия позволяет вести огонь самовзводом и с предварительным взведением курка. Вести стрельбу можно не только одиночными выстрелами, но и очередями.

Чтобы повысить эффективность и точность стрельбы в автоматическом режиме, в конструкцию пистолета был введен специальный пневматический замедлитель, тормозящий затвор при его движении в крайнее заднее положение. Помимо необычного боеприпаса особенностью данной системы также является огромная ёмкость «тандемного» магазина (48 патронов).

За всю историю стрелкового оружия было разработано огромное количество разнообразных систем. Безгильзовое оружие довольно интересно, но вот если спросить о нем у интересующихся людей, то многие приведут в качестве примера только немецкий автомат G11. Вероятно, кто-то вспомнит о том, что немцы разрабатывали под тот же патрон легкий пулемет и пистолет-пулемет класса PDW. Человек, изучающий историю оружия углубленно, приведет в качестве примера конкурентов данной системы – фирму «Маузер» и фирму «Diehl», принимавших участие в том же конкурсе. Для данного оружия использовался боеприпас, представляющий собой пулю, запрессованную в выполненный из взрывчатого вещества параллелепипед. Для американского пистолета «MBA Gyrojet», также относящегося к безгильзовому оружию, использовались так называемые реактивные пули.
Кроме этого, использовался еще одни вариант боеприпаса – состоит из головной части (металлической) и полой тонкостенной задней части, выполненной в форме цилиндра. Задняя часть служит гильзой, внутри которой размещается метательный пороховой заряд и сгорающий капсюль (заряд воспламеняющего вещества). Патроны данного типа используются в пистолете-пулемете Benelli CB-M2 (Италия) и в экспериментальном пистолете-пулемете конструкции Жетесова ППЖ-005 (Казахстан).
Можно подвести итог: когда речь ведется о безгильзовом оружии специалисты вспоминают многие страны, а не СССР или Россию. А ведь это несправедливо – в Советском Союзе разрабатывались подобные системы.

В конце 1980-х годов Киевский Комитет госбезопасности передал пистолет в Оружейные фонды петербургского Артиллерийского музея без каких-либо сопроводительных документов. Данное оружие было разработано Владимиром Алексеевичем Герасименко (1910-1987) и имело в высшей степени необычную конструкцию. На корпусах переданных пистолетов красовалась эмблема «Арсенал» — завода, который занимался оптическими авиационными системами для космоса и авиации.
На этом заводе Владимир Алексеевич работал с 1942 года инженером-конструктором. Герасименко в инициативном порядке разрабатывал и конструировал боевые и спортивные пистолеты, при этом его работа проходила под присмотром КГБ. За годы работы им было разработано около 20 опытных видов оружия и получено 7 свидетельств на изобретения. Интересно, что Герасименко не имел какого-либо оружейного образования.
В начале 1970-х годов Герасименко разработал и изготовил автоматические пистолеты ВАГ-72 и ВАГ-73 под 7,62-миллиметровый безгильзовый патрон.
Кроме пистолетов ВАГ, в фонды музея после смерти конструктора были переданы 9-миллиметровый пистолет под патроны 9×18 ПМ, и 7,62-миллиметровый пистолет Герасименко под патроны ТТ. Правда, данные пистолеты имеют вполне обыкновенную конструкцию.
Конструктивные особенности безгильзовых пистолетов Герасименко:
Сам пистолет имеет довольно внушительные габариты и массу – при размерах 235x135x28 мм его вес составляет 1,2 кг.
Ударно-спусковой механизм дает возможность производить выстрел самовзводом или с предварительным взведением курка. В пистолете отсутствует внешний предохранитель, но имеется двусторонний переводчик режимов ведения огня. Могут производиться как одиночные выстрелы, так и выстрелы очередями.
Ствольный блок с рамкой пистолета соединяется вертикальным фиксируемым поперечной осью штифтом.

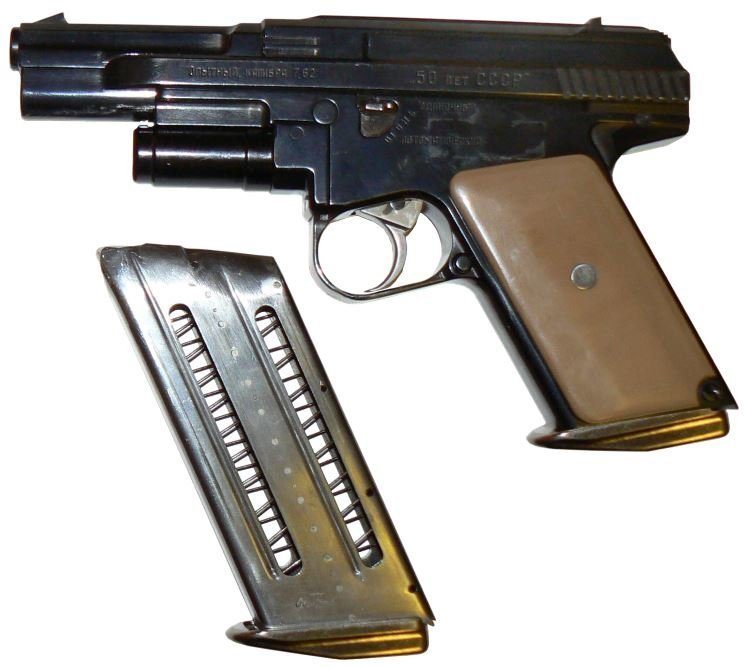

ВАГ-73 имеет довольно интересную систему питания. «Тандемный» магазин вмещает 48 патронов (в магазине ВАГ-72 – 24 патрона). По сути, это два магазина, размещенных друг за другом в едином корпусе с отдельными подающими пружинами. Магазины данного типа также применяются в российском пистолете-пулемете ОЦ-53.
Досылание в патронник патрона происходило по следующей схеме: с присоединенным и полностью снаряженным магазином при отведении в крайнее заднее положение затвора личинка затвора заходит за боеприпас, находящийся в переднем отделении магазина, а подаватель личинки – за боеприпас в задней части. Во время движения затвора в переднее положение передний патрон подается личинкой в патронник, а патрон из заднего отделения магазина занимает его место.

Таким образом, во время стрельбы сначала расходовались патроны из задней части магазина. Каждый патрон сначала подавался на место верхнего патрона передней части магазина, а уже затем, во время следующего цикла перезаряжания, – в патронник. Боеприпас из заднего отделения магазина страгивался подавателем личинки затвора. Подаватель личинки после 24 выстрелов (израсходования всех боеприпасов задней части магазина) не встречая патрона на своем пути, срабатывал в холостую. При этом передняя часть личинки во время каждого цикла подавал в патронник патрон из передней части магазина.
Чтобы обеспечить в автоматическом режиме эффективную прицельную стрельбу, конструкция ВАГ-73 дополнена пневматическим замедлителем (в ВАГ-72 он отсутствует). Замедлитель при накате подтормаживал затвор, что давало возможность пистолету при стрельбе очередями вернуться на линию прицеливания.
Конструкция пневматического замедлителя довольно проста. В передней части цилиндра имеется отверстие клапана.
Во время движения затвора начинает назад его нижняя часть взаимодействует с рычагом замедлителя, который двигает алюминиевый поршень вперед. При этом находящийся в цилиндре воздух выходит через расположенный в передней части клапан – образуется разрежение. Во время наката затвора он встречает другое плечо рычага замедлителя на своем пути и, преодолевая сопротивление цилиндра, удерживаемого за счет разряжения в цилиндре, продолжает движение. В результате затвор перемещается на мгновение позже в крайнее переднее положение. Этого вполне достаточно для возвращения пистолета на линию прицеливания перед очередным срывом курка при автоматической стрельбе.

Механизм переводчика режимов огня работает следующим образом. В зависимости от того, в каком положении находится переводчик режимов огня, толкатель спускового крючка или свободно перемещается вверх-вниз, или жестко фиксируется. Двуплечий рычаг, соединяет толкатель и шептало.
При взведенном курке во время нажатия спускового крючка он нажимает на переднюю часть двуплечего рычага с левой стороны личинки затвора. Нажатие происходит через подвижный толкатель. Задняя часть рычага при этом опускается, нажимает на шептало, с боевого взвода срывается курок – происходит выстрел.
В случае установки переводчика в режим одиночного огня, после выстрела толкатель спускового крючка передним плечом рычага перемещается вниз при возвращении затвора вперед.
При нажатом спуске в автоматическом режиме толкатель, нажимая на рычаг, фиксируется в верхнем положении. Во время движения затвора вперед рычаг натыкается на толкатель а его передняя часть поднимается – опускается шептало, происходит выстрел.
Часть ударно-спускового механизма с боевой пружиной, шепталом и курком легко извлекается из рамки. При выстреле с невзведенным курком задействуется расположенная внутри рамки пистолета тяга, которая соединяет спусковой крючок и курок.

Боеприпас к пистолету Герасименко ВАГ-73
Для безгильзовых систем применяются боеприпасы нескольких типов. Это может быть пуля, запрессованная в параллелепипед из взрывчатого вещества (немецкий автомат G11) или так называемые реактивные патроны (американский пистолет «MBA Gyrojet»).
Пуля к пистолетам ВАГ относятся к третьему типу. Также данные боеприпасы называют патроном с «улетающей» гильзой. Боеприпас состоит из металлической головной части и задней полой тонкостенной части, выполненной в форме цилиндра (стаканчика). Внутри задней части патрона, размещается метательный пороховой заряд и сгорающий капсюль (имеется резьба для его завинчивания) – заряд воспламеняющего вещества, то есть именно она служит в качестве гильзы.
Патроны, имеющие подобную конструкцию, также используются для пистолета-пулемета Benelli CB-M2 (Италия) и экспериментального пистолета-пулемета конструкции Жетёсова ППЖ-005 (Казахстан).
При первом взгляде патроны к пистолетам ВАГ вызывают закономерные вопросы. Выполненные из стали они через несколько десятков выстрелов должны «съесть» ствол, однако ввернутая в дно пули латунная пробка препятствует этому. Функцию ведущего элемента выполняет выступающий поясок. Аналогичное ведущее устройство имеется в артиллерийском снаряде и пуле к ППС.
В отдельных источниках боеприпасы ВАГ, ссылаясь на особенности классификации, даже несмотря на небольшой калибр, причисляют к снарядам. Использование в конструкции стальной толстой оболочки объясняется необходимостью исключить ее раздутие пороховыми газами, а значит трения о стенки ствола во время выстрела.

Тактико-технические характеристики пистолета ВАГ-73
— Конструктор: Герасименко, Владимир Алексеевич
— Разработан: 1972 год
Вес пистолета ВАГ-73
— 1,2 кг
Размеры пистолета ВАГ-73
— Длина, мм: 235
— Ширина, мм: 28
— Высота, мм: 135
Патрон пистолета ВАГ-73
— экспериментальный безгильзовый
Калибр пистолета ВАГ-73
— 7,62 мм
Емкость магазина пистолета ВАГ-73
— сдвоенный коробчатый двухрядный магазин на 48 патронов
Прицел: открытый

Независимое военное обозрение

5:02 / 25.11.17
Пистолеты Герасименко под безгильзовый патрон

Наверное, самыми интересными образцами среди огнестрельного оружия на данный момент являются те, которые используют безгильзовые патроны. Несмотря на то что разработкой такого оружия занимаются уже очень давно, и такие разработки фактически уже признали нецелесообразными, оружие, в котором используется безгильзовый патрон, до сих пор интересно, в первую очередь потому, что в нем, даже если не брать сами боеприпасы, применена масса смелых и достаточно удачных идей, большинство из которых, к сожалению, не встретить ни в каком другом оружии, так как оно использует совершенно другие боеприпасы. Как ни странно, но широкую известность получили зарубежные образцы оружия, про отечественные же разработки мало кто вспоминает, но попробуем исправить эту несправедливость и познакомить с оружием под безгильзовый патрон, созданном в еще 1972 году.

Одной из самых примечательных особенностей является то, что Герасименко Владимир Александрович работал над своим оружием фактически по собственной инициативе, его же основная работа была связана с авиацией, а никак не с огнестрельным оружием. Как удалось конструктору добиться того, что власть закрывала глаза на его «хобби», обсуждать не будем, да и не мешало это конструктору выполнять свои прямые обязанности. Всего В. Герасименко успел разработать 20 пистолетов самых различных конструкций, среди которых два варианта и под безгильзовый патрон калибром 7,62, при этом оружие сохраняет вполне приемлемые габариты, обладая вместимостью магазина 24 патрона и 48 патронов.

Разумеется, оружие это было очень и очень сырым, в основном, все упиралось в то, что не было приемлемого безгильзового боеприпаса, над которым должны работать уже совсем другие специалисты, но Владимир Александрович не ограничивался только оружием под несуществующий патрон, что было бы глупо, а параллельно разрабатывал и боеприпасы, хотя это был явно не его профиль. Отличия между моделью 72 и 73 очень и очень небольшие, можно даже сказать, что оружие фактически идентично, более поздняя модель имеет только увеличенный в два раза в емкости магазин, и в ней отсутствует затворная задержка. Так что можно ограничится описанием одного из пистолетов, с более поздней модели и начнем. Но перед этим пару слов надо сказать и о патронах.

Представляют собой безгильзовые патроны Герасименко ни что иное как пулю из стали, в которой высверлена полость для размещения метаемого заряда, а также имеется резьба для установки сгораемого капсюля, ни одного из вариантов которого не сохранилось. Пули/патроны были действительно достаточно интересными, некоторые из них даже были с воронением. У отдельных был усечен носик, то ли для установки сердечника, то ли еще по каким-то непонятным причинам. Имеется предположение, что эти патроны были только в виде макетов, а не реальные их варианты, так как стволы у обоих пистолетов были нарезными, и несложно представить, что случилось бы, если бы из такого оружия попытались бы выстрелить стальной пулей. Однако сгораемый капсюль мог иметь в своей конструкции совсем несгораемые детали, которые могли служить ведущими поясками для движения стальной пули по стволу, но тут опровергается такая мысль калибром пуль/патронов. В общем, быстрее всего если пистолеты Герасименко и стреляли, то изначально они были с гладкими стволами, но ввиду невысокой точности оружия, конструктор решил их заменить на нарезные, а вот разработать новые боеприпасы не успел. Но это только моя догадка, так что она не претендует на точность и соответствие действительности.

С боеприпасами к данному оружию вроде бы разобрались, осталось только разобраться, каким образом конструктору удалось уместить 48 патронов в одном магазине, так, что габариты оружия и самого магазина увеличились минимально. Конечно, немаловажную роль в этом всем сыграло то, что боеприпасы не имели гильзы, что существенно уменьшило их габариты, однако даже при этом условии разместить 48 патронов в одном магазине, и чтобы при этом он не торчал до колена достаточно затруднительно. Конструкция магазинов пистолетов действительно достаточно простая и не совсем удобная для оружия, в котором магазин помещается в рукояти.

Дело в том, что магазины пистолетов под безгильзовые патроны конструктора Герасименко представляют собой два магазина стоящих друг за другом, но собрано это все в одном корпусе и каждый ряд патронов имеет свой подаватель и пружину. Подача же патрона из магазина такой конструкции в патронник производилась следующим образом. При отведении кожуха-затвора назад патроны из первого и второго магазина входили в сцепление с кожухом затвором, соответственно, при движении его вперед оба патрона также двигались вперед. Так, патрон из задней части магазина занимал место патрона в передней части магазина, а патрон из передней части вставлялся в патронник.

При следующем ходе кожуха-затвора все повторяется снова, таким образом, сначала расходуется первый патрон из переднего ряда магазина, потом расходуется полностью весь задний ряд, а после, из заднего ряда цеплять становиться нечего, и в расход идет полностью передний ряд патронов. Само собой, конструкция такого магазина даже при условии использования безгильзовых патронов делала рукоять пистолета достаточно широкой и явно неудобной для удержания, в случая же использования такого магазина с классическими боеприпасами, рукоять и вовсе стала бы огромной, хотя если магазин располагать не в рукояти оружия, то такая система смогла бы найти применение и в серийных образцах, например, в пистолетах-пулеметах.

Учитывая что калибр патронов был не самый большой, а пороховой заряд размещался внутри пули/патрона, то нет ничего удивительного в том, что работало оружие по простейшей схеме автоматики — со свободным затвором. При этом в виду конструкции патронов личинка затвора фактически входила в казенную часть ствола. Работа автоматики абсолютно ничем не отличалась от автоматики того же ПМ. Так, при выстреле, затвор получал импульс, который заставлял двигаться его назад, при этом извлечения стреляной гильзы не происходило, просто по той причине, что гильзы не было, а за то время, что пуля проходила ствол и пороховые газы уравнивались по давлению с окружающей средой, личинка затвора успевала выйти из патронника. Далее затвор доходил до своего крайнего заднего положения, останавливался и под воздействием возвратной пружины начинал двигаться вперед, передвигая из заднего ряда магазина патрон в передний, а из переднего в патронник. Но оружие, имеющее вместимость магазина 48 патронов, не имеет право быть лишено возможности автоматического огня. Так и пистолеты ВАГ-72 и ВАГ-73 могли стрелять очередью без отсечки по несколько патронов. Примечательным моментом в этом было то, что оружие с таким легким затвором развило бы при автоматической стрельбе очень высокую скорострельность со всеми вытекающими проблемами. Чтобы решить этот вопрос конструктором был применен пневматический тормоз затвора, который располагается под возвратной пружиной, перед предохранительной скобой оружия. Достаточно часто эту деталь путают с лазерным целеуказателем, но это совсем не он. Как можно понять из фотографий конструкция этого пневматического тормоза проще некуда.

Фото: nevsedoma. com.ua

Нужно отметить, что несмотря на кажущуюся «сбитость» оружия на картинках, пистолет был совсем не коренастого «телосложения». Так, ВАГ-73 был даже больше полноразмерных моделей, обладая длиной более 235 миллиметров, высота же оружия составляла уже нормальное значение — 135 миллиметров, а толщина и вовсе была равна 28 миллиметрам. Таким образом, можно говорить о том, что большая длина оружия обусловлена тем, что в пистолете используется магазин с последовательным расположением двух рядов патронов, соответственно, казенная часть ствола должна находиться у первого ряда, что еще раз говорит в пользу того, что в пистолете такие магазины использовать не совсем разумно. Вес же оружия составлял чуть больше, чем 1,2 килограмма, но это вес с пустым магазином, добавить 48 патронов и сразу же 1,2 превратятся в 1,5, если не больше. Понятно, что вариант ВАГ-72 с 24 патронами был поменьше и полегче.

Фото: nevsedoma. com.ua

По обе стороны пистолета имеется переключатель режима огня оружия, второй переключатель, расположенный рядом с переключателем режимов огня с правой стороны оружия, это не переключатель предохранителя, а фиксатор для выполнения разборки пистолета. Судя по всему, предохранитель в этих опытных образцах предусмотрен не был. Прицельные приспособления открытые состоят из мушки и целика. В целом, если смотреть на данные образцы пистолетов как на оружие, которое кому-нибудь когда-нибудь пришлось бы производить, то хочется пожалеть производителя. Один ствол пистолета, который выполнен не только как ствол, но и как отдельная часть рамки с направляющими может свести с ума фрезеровщика. Но сделаем поправку на то, что проектировал оружие человек без специального образования, хоть и был конструктором. Возможно, именно по этой причине у него и получились достаточно интересные образцы, так как его голова не была обременена знаниями в конкретной тематике, а на руках не было тысячи примеров как делать нельзя. Человек занимался любимым делом, и видно, что работал, так сказать, для души, а не для того, чтобы его оружие приняли на вооружение. А вообще, удивительно, что один человек смог сделать пускай и не идеальный, но рабочий образец оружия под безгильзовый патрон, да еще и самостоятельно разработал какой-никакой боеприпас. Еще удивительнее, что он открыто работал над своим оружием, да еще и не на профильном предприятии, что вообще не вписывается ни в какие рамки разумного. Впрочем, на многих других пистолетах, спроектированных конструктором Герасименко, можно видеть надписи о тех или иных датах, как, например, «50 лет СССР» и другие. Таким образом, можно предположить, что, видимо, его «хобби» было подкреплено тем, что оружие фактически в единичном экземпляре, да еще и ручной работы использовалось как наградное или подарочное в самом верху, но фактов, подтверждающих это, естественно, нет. Сразу нужно сделать оговорку, что речь идет не о безгильзовых пистолетах, как уже было отмечено выше конструктор является автором более 20 различных образцов, которые были вполне работоспособны. Думаю, что никто бы не отказался заиметь оружие наградное, а тем более если оно в своем роде уникально и не имеет аналогов ни среди отечественного, ни среди зарубежного. Хотя, возможно, эти надписи просто надписи и являются не более чем проявлением патриотизма.
